پمپ دیافراگمی
نیاز به مشاوره تخصصی برای انتخاب پمپ دیافراگمی صنعتی دارید؟
انتخاب متریال بدنه و دیافراگم (PTFE, NBR, Santoprene) بر اساس میزان خورندگی، دما و ویسکوزیته سیال، در عملکرد و طول عمر پمپ دیافراگمی حیاتی است. برای دریافت مشاوره مهندسی، بررسی کاتالوگها و استعلام قیمت برندهای معتبر جهانی (مانند گراکو، دابلیو پی، آرگال و پمپیران) با کارشناسان فنی الکترواتکال در ارتباط باشید.
راهنمای جامع مهندسی خرید پمپ دیافراگمی (Diaphragm Pump)
پمپ دیافراگمی از دسته پمپهای جابجایی مثبت (Positive Displacement) است که با استفاده از حرکت رفت و برگشتی یک غشای انعطافپذیر (دیافراگم) و مجموعهای از شیرهای یکطرفه (چک ولوها)، عمل مکش و دهش سیال را انجام میدهد. رایجترین نوع این تجهیزات در صنعت، پمپهای دیافراگمی بادی (AODD – Air Operated Double Diaphragm) هستند که نیروی محرکه خود را به جای الکتروموتور، از هوای فشرده (کمپرسور) دریافت میکنند.
طراحی بدون سیل مکانیکی (Seal-less) در این پمپها، آنها را به ایمنترین گزینه برای انتقال سیالات سمی، قابل اشتعال، اسیدهای خورنده و سیالات دارای ذرات جامد معلق (اسلاری) تبدیل کرده است. از آنجایی که هیچ قطعه چرخشی در تماس با سیال نیست، پمپ دیافراگمی کمترین میزان تنش برشی (Low Shear) را به سیال وارد کرده و برای مواد حساس به ساختار، ایدهآل است.
اهمیت متریال در انتخاب پمپ دیافراگمی
با توجه به تنوع بینظیر کاربردهای پمپ دیافراگمی در صنایع شیمیایی، پتروشیمی، دارویی و غذایی، انتخاب درست جنس بدنه و دیافراگم بر اساس دیتاشیت مواد (MSDS) سیال الزامی است:

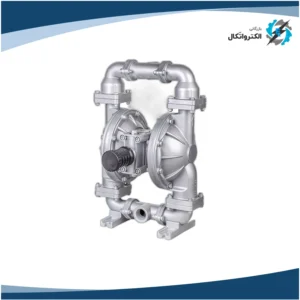

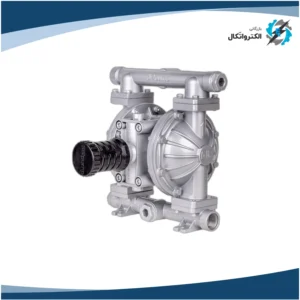

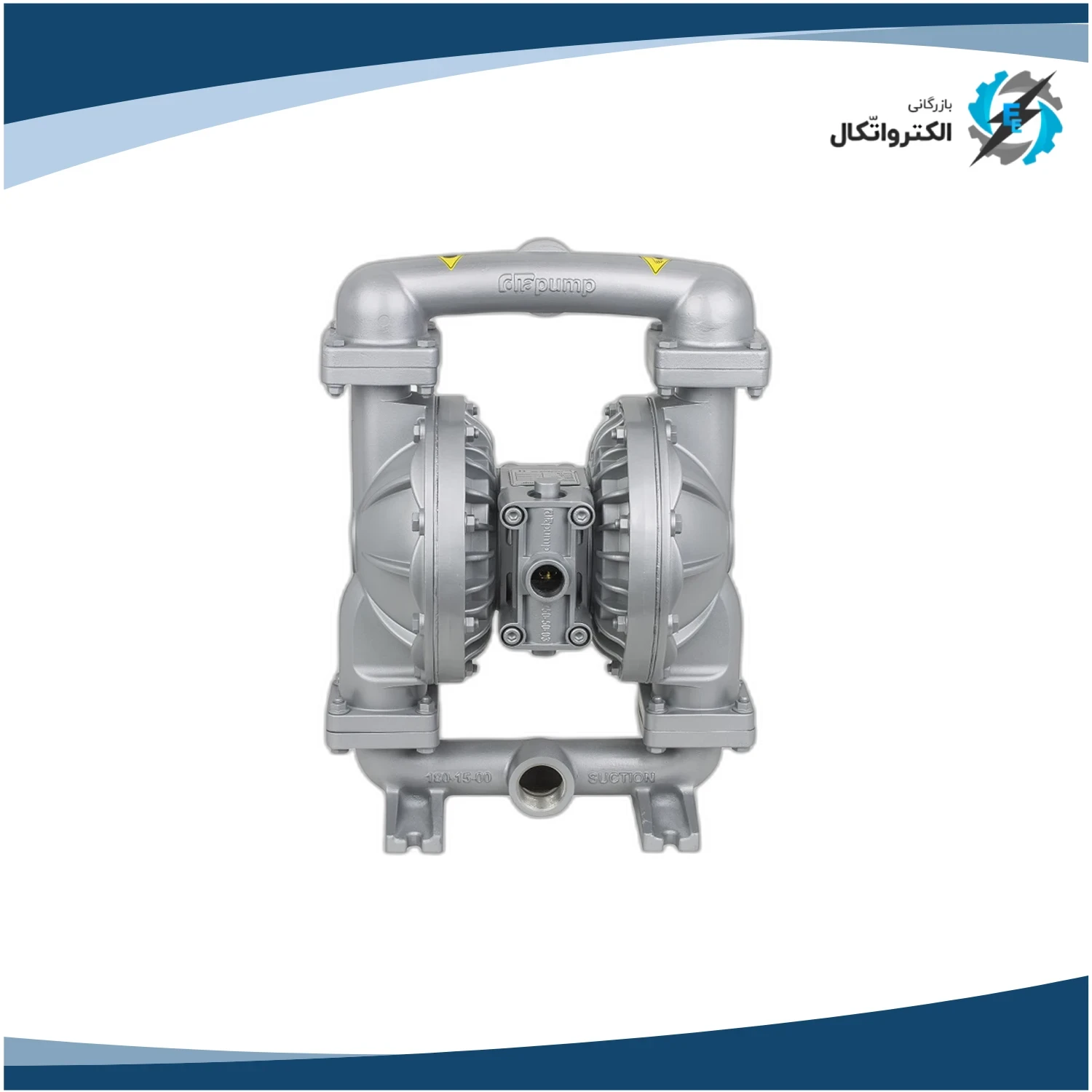

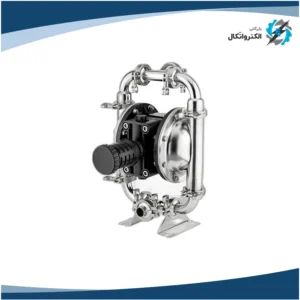

- بدنه فلزی (آلومینیوم، چدن، استنلس استیل ۳۱۶): بدنههای استیل برای صنایع غذایی، دارویی و سیالات خورنده قوی استفاده میشوند. آلومینیوم برای انتقال حلالها، رنگها و روغنها مناسب است اما برای اسیدها و بازهای قوی توصیه نمیشود.

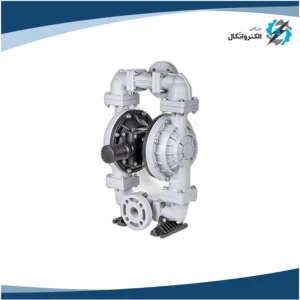

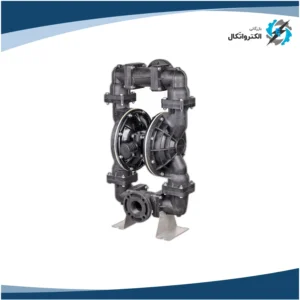

- بدنه پلیمری (PP, PVDF, PTFE): پلیپروپیلن (PP) و پیویدیاف (PVDF – کینار) مقاومت شیمیایی فوقالعادهای در برابر طیف وسیعی از اسیدها (مانند اسید سولفوریک و نیتریک) دارند و در صنایع آبکاری و مواد شیمیایی کاربرد فراوان دارند.
- متریال دیافراگم (Teflon / PTFE): تفلون بالاترین مقاومت شیمیایی و حرارتی را داراست و تقریباً با تمام مواد شیمیایی سازگار است.
- متریال دیافراگم الاستومری (Buna-N, Santoprene, Neoprene): نئوپرن و بونا (NBR) برای سیالات پایه نفتی، روغنها و فاضلاب عالی هستند. سانتوپرن مقاومت سایشی و طول عمر بالاتری در برابر خمشدگیهای مکرر ارائه میدهد.
مزایای فنی و مهندسی پمپ دیافراگمی بادی
خاصیت خود مکشی (Self-Priming) و قابلیت کارکرد خشک
پمپهای دیافراگمی به دلیل ایجاد خلاء قوی، توانایی مکش سیال از ارتفاع (معمولاً تا ۶-۸ متر) را حتی در حالت خشک دارند (بدون نیاز به هواگیری). برخلاف پمپهای سانتریفیوژ، اگر پمپ دیافراگمی بادی به طور تصادفی بدون مایع (خشک) کار کند، به دلیل عدم وجود سیل مکانیکی و اصطکاک چرخشی، هیچگونه آسیبی به قطعات داخلی وارد نمیشود.
ایمنی بالا (ضد انفجار) و قابلیت انتقال ذرات جامد
به دلیل استفاده از نیروی پنوماتیک (هوای فشرده) و عدم استفاده از جریان الکتریسیته، این پمپها ذاتا ضد انفجار (Explosion Proof / EX) هستند و گزینهای ۱۰۰٪ ایمن برای محیطهای پرخطر پالایشگاهی محسوب میشوند. علاوه بر این، به واسطه طراحی مسیرهای آزاد داخلی، به راحتی سیالات حاوی ذرات جامد بزرگ، لجنها و خمیرها را بدون گرفتگی پمپاژ میکنند.
سوالات متداول (FAQ) پمپهای دیافراگمی
❓ دبی و فشار خروجی پمپ دیافراگمی چگونه تنظیم میشود؟
کنترل عملکرد در این پمپها بسیار ساده است. شما میتوانید با استفاده از یک رگولاتور هوا، فشار و دبی هوای ورودی به پمپ را کاهش یا افزایش دهید. هرچه فشار و حجم هوای ورودی بیشتر باشد، سرعت کورس رفت و برگشتی دیافراگمها بیشتر شده و دبی $Q$ خروجی پمپ افزایش مییابد.
❓ آیا بستن شیر خروجی (Discharge Valve) به پمپ آسیب میرساند؟
خیر، این یکی از بزرگترین مزایای پمپ دیافراگمی بادی (AODD) است. اگر شیر خروجی پمپ کاملا بسته شود (به اصطلاح پمپ Dead-head شود)، فشار سیال در منیفولد خروجی با فشار هوای ورودی برابر میشود؛ در این حالت پمپ متوقف شده و به حالت استندبای (Standby) میرود و هیچ آسیبی نمیبیند. به محض باز شدن مجدد شیر خروجی، پمپاژ مجدداً آغاز میشود.
❓ حداکثر ویسکوزیته (گرانروی) مجاز برای پمپهای دیافراگمی چقدر است؟
پمپهای دیافراگمی توانایی بسیار بالایی در انتقال سیالات غلیظ دارند. بسته به سایز پمپ و نوع طراحی شیرهای توپی، این پمپها قادرند سیالاتی با ویسکوزیتههای بالا از $10,000$ تا $50,000$ سانتیپویز (cP) و گاهی حتی بیشتر (مانند انواع چسبها، رزینها و رب گوجه فرنگی) را به راحتی منتقل کنند.
