پمپ سیرکولاتور
نیاز به مشاوره تخصصی برای انتخاب پمپ سیرکولاتور موتورخانه دارید؟
محاسبه دقیق افت فشار مسیر (هد) و ظرفیت حرارتی (دبی) برای سیستمهای گرمایش و سرمایش، تضمینکننده راندمان سیستم و کاهش مصرف انرژی است. برای دریافت مشاوره رایگان و استعلام قیمت انواع پمپهای سیرکولاتور خطی و زمینی با کارشناسان الکترواتکال در تماس باشید.
بررسی تخصصی و راهنمای خرید پمپ سیرکولاتور (Circulator Pump)
پمپ سیرکولاتور (پمپ در گردش)، نوعی پمپ سانتریفیوژ است که وظیفه اصلی آن به گردش درآوردن سیال (آب گرم یا سرد) در یک مدار بسته (Closed-Loop) است. برخلاف پمپهای آبرسانی که باید بر ارتفاع استاتیکی ساختمان غلبه کنند تا آب را به طبقات بالا برسانند، پمپهای سیرکولاتور صرفاً برای غلبه بر افت فشار ناشی از اصطکاک لولهها، اتصالات و مبدلهای حرارتی طراحی شدهاند.
به همین دلیل، این پمپها معمولاً هد پایینی دارند اما میتوانند دبیهای متنوعی را پوشش دهند. کاربرد اصلی آنها در سیستمهای گرمایش مرکزی (موتورخانهها)، پکیجهای دیواری، سیستمهای سرمایش (چیلرها) و مدارهای آب گرم مصرفی (برای جلوگیری از سرد شدن آب درون لولهها) است.
مکانیزم عملکرد و ویژگیهای ساختاری
عملکرد پمپ سیرکولاتور بر اساس نیروی گریز از مرکز است. پروانه (عموماً از جنس تکنوپلیمر، چدن، برنج یا استیل) سیال را دریافت کرده و با سرعت به داخل حلزونی هدایت میکند. یکی از ویژگیهای بارز این پمپها، کارکرد بسیار کمصدا (Silent) است، زیرا معمولاً در مجاورت فضاهای مسکونی یا داخل پکیجها نصب میشوند.
- مدار بسته (Closed Loop): چون سیال مدام در حال چرخش است، فشار هیدرواستاتیک در ستون رفت و برگشت یکدیگر را خنثی میکنند؛ بنابراین پمپ نیازی به تامین هد استاتیک ندارد.
- تحمل دمایی بالا: به دلیل کاربرد در سیستمهای گرمایشی، قطعات داخلی و سیل مکانیکی این پمپها طوری طراحی شدهاند که دماهای بالا (معمولاً تا ۱۱۰ یا ۱۳۰ درجه سانتیگراد) را تحمل کنند.
- مصرف انرژی بهینه: به خصوص در مدلهای جدید با دور متغیر (اینورتردار)، مصرف برق به شدت کاهش یافته و پمپ خود را با نیاز حرارتی سیستم تطبیق میدهد.
پارامترهای مهندسی در انتخاب پمپ سیرکوله
محاسبات پمپ سیرکولاتور با پمپهای آبرسانی متفاوت است و نیازمند بررسی دقیق بار حرارتی ساختمان میباشد:
۱. محاسبه دبی (Flow Rate)
دبی پمپ بر اساس ظرفیت حرارتی (BTU/hr یا kcal/hr) مورد نیاز ساختمان و اختلاف دمای آب رفت و برگشت محاسبه میشود. هرچه ظرفیت حرارتی بالاتر باشد، پمپ باید حجم آب بیشتری را در دقیقه به گردش درآورد تا گرما (یا سرما) به طور کامل به رادیاتورها یا فنکویلها منتقل شود.
۲. محاسبه هد (افت فشار سیستم)
هد پمپ سیرکولاتور ربطی به تعداد طبقات ساختمان ندارد. هد مورد نیاز برابر است با مجموع افت فشار ناشی از اصطکاک آب در طولانیترین مسیر لولهکشی (شیرآلات، زانوها، دیگ، و رادیاتورها). اگر هد پمپ کمتر از حد نیاز باشد، رادیاتورهای دورتر سرد میمانند.
انواع پمپهای سیرکولاتور
پمپ روتور خیس (Glandless / Wet Rotor): در این نوع، شفت و روتور الکتروموتور مستقیماً درون سیال در حال پمپاژ قرار دارند. سیال هم وظیفه روانکاری یاتاقانها و هم خنککاری موتور را بر عهده دارد. این پمپها نیازی به سیل مکانیکی ندارند، کاملاً بیصدا هستند و بیشتر در سایزهای کوچک (خطی) استفاده میشوند.

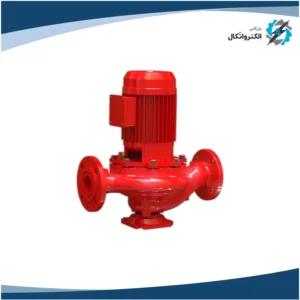

پمپ روتور خشک (Glanded / Dry Rotor): موتور از طریق یک واسطه و سیل مکانیکی به محفظه پمپ متصل است و آب وارد موتور نمیشود. این نوع برای ظرفیتهای بالا، چیلرها و موتورخانههای بزرگ استفاده شده و میتواند به صورت خطی (In-line) یا زمینی نصب شود.
پمپهای دور متغیر (هوشمند): مجهز به درایو فرکانس متغیر (VFD) هستند. این پمپها با باز و بسته شدن شیرهای ترموستاتیک رادیاتورها، افت فشار را تشخیص داده و دور موتور را به صورت اتوماتیک کاهش یا افزایش میدهند که باعث صرفهجویی شدید در مصرف برق میشود.
سوالات متداول (FAQ) نصب و نگهداری پمپ سیرکولاتور
❓ آیا پمپ سیرکولاتور در مسیر رفت نصب میشود یا برگشت؟
از نظر هیدرولیکی، پمپ میتواند در هر دو مسیر نصب شود. اما به صورت سنتی در سیستمهای گرمایشی (دیگ آب گرم)، پمپ را در مسیر برگشت نصب میکنند؛ زیرا دمای آب در مسیر برگشت پایینتر است و این کار باعث افزایش عمر قطعات داخلی و سیل مکانیکی پمپ میشود. در سیستمهای سرمایشی، معمولاً در مسیر رفت آب سرد (خروجی چیلر) قرار میگیرد.
❓ علت هوا گرفتن سیستم و صدای شرشر آب چیست؟
وجود هوا در سیستم مدار بسته باعث کاهش شدید راندمان انتقال حرارت، زنگزدگی سیستم و ایجاد صدای مزاحم در رادیاتورها و پمپ میشود. برای حل این مشکل، نصب شیر هواگیر اتوماتیک (ایروِنت) در بالاترین نقطه سیستم و روی کلکتورها الزامی است. همچنین پمپهای سیرکولاتور روتور خیس دارای پیچ هواگیری روی کلگی موتور هستند که باید هنگام راهاندازی، هوای داخل آنها تخلیه شود.
❓ پمپهای دارای سه دور (سه سرعته) چگونه تنظیم میشوند؟
اکثر پمپهای سیرکولاتور پکیجی و موتورخانهای کوچک دارای یک کلکتور سلکتوری روی جعبه ترمینال هستند که دور موتور را در ۳ حالت (I, II, III) تنظیم میکند. دور پایینتر مصرف برق و صدای کمتری دارد. اگر آخرین رادیاتور گرم نمیشود، میتوانید پمپ را روی دور بالاتر تنظیم کنید تا دبی و هد بیشتری ایجاد شود و آب به تمام مسیرها برسد.
