الکتروموتور تک فاز؛ راهنمای تخصصی انتخاب، مشخصات فنی و کاربردها
الکتروموتور تک فاز یکی از پرکاربردترین موتورهای الکتریکی در تجهیزاتی است که دسترسی به برق سه فاز وجود ندارد. پمپهای آب، فن و هواکش، کمپرسورهای کوچک، دستگاههای کارگاهی، تجهیزات کشاورزی، بالابرهای ساختمانی، ماشینآلات سبک، دستگاههای برش، سیستمهای تهویه و بسیاری از تجهیزات عمومی با استفاده از این نوع موتور راهاندازی میشوند.
تفاوت اصلی الکتروموتور تک فاز با موتور سه فاز فقط در نوع برق ورودی نیست. نحوه ایجاد میدان دوار، ساختمان سیمپیچ، مدار راهاندازی، وجود خازن، گشتاور شروع حرکت، جریان استارت و حتی نحوه انتخاب موتور برای بارهای مختلف نیز تفاوت دارد. به همین دلیل هنگام خرید موتور تک فاز نباید فقط توان درجشده روی پلاک را بررسی کرد.
بیشتر موتورهای تک فاز صنعتی رایج از نوع القایی قفس سنجابی هستند. برخلاف موتور سه فاز که تغذیه سه فاز بهطور طبیعی یک میدان مغناطیسی دوار ایجاد میکند، تغذیه تک فاز بهتنهایی برای ایجاد گشتاور راهاندازی کافی نیست؛ بنابراین در بسیاری از این موتورها یک سیمپیچ کمکی همراه با خازن یا مکانیزم دیگری برای شروع حرکت استفاده میشود. Nidec نیز در توضیح موتورهای تک فاز، موتورهای خازنی و قطب سایهدار را از نمونههای متداول این گروه معرفی میکند.
در ساختار دستهبندی محصولات اتکال، الکتروموتور تک فاز در کنار الکتروموتور سه فاز و سایر انواع الکتروموتور قرار گرفته است؛ بنابراین پیش از خرید بهتر است ابتدا مشخص شود که تک فاز بودن موتور واقعاً با نوع کاربری و شرایط برق محل هماهنگ است.
الکتروموتور تک فاز چگونه نیروی چرخشی تولید میکند؟
برای درک صحیح عملکرد موتور تک فاز باید تفاوت آن با موتور سه فاز را در ایجاد میدان مغناطیسی بشناسیم. هنگامی که تنها یک جریان AC به سیمپیچ اصلی استاتور اعمال میشود، میدان حاصل بهتنهایی گشتاور شروع مناسبی برای تعیین جهت چرخش روتور ایجاد نمیکند. به همین دلیل موتور تک فاز معمولاً دارای دو مدار سیمپیچ است: سیمپیچ اصلی و سیمپیچ کمکی یا راهانداز.
با قرار دادن خازن در مدار سیمپیچ کمکی، بین جریان سیمپیچ اصلی و کمکی اختلاف فاز ایجاد میشود. این اختلاف فاز شرایطی شبیه یک میدان دوار ایجاد میکند و روتور را از حالت سکون به حرکت درمیآورد. در موتورهای Permanent Split Capacitor یا خازن دائم، خازن هنگام کار موتور نیز در مدار باقی میماند. در موتورهای Capacitor Start، خازن استارت پس از افزایش سرعت موتور از مدار خارج میشود.
پس از آغاز حرکت، روتور قفس سنجابی تحت تأثیر میدان استاتور به چرخش ادامه میدهد. سرعت روتور کمی کمتر از سرعت سنکرون میدان است؛ به همین دلیل به این گروه موتورهای «آسنکرون» یا «القایی» نیز گفته میشود.
اجزای اصلی موتور تک فاز
ساختمان مکانیکی الکتروموتور تک فاز شباهت زیادی به موتورهای القایی سه فاز دارد، اما مدار الکتریکی و سیستم راهاندازی آن متفاوت است. مهمترین اجزا عبارتاند از:
استاتور بخش ثابت موتور است و هسته و سیمپیچهای اصلی و کمکی در آن قرار میگیرند. کیفیت ورقهای هسته، مس مصرفشده، عایق سیمها و کیفیت سیمپیچی روی راندمان، حرارت و طول عمر موتور تأثیر زیادی دارد.
روتور معمولاً از نوع قفس سنجابی است و داخل استاتور میچرخد. روتور به شفت متصل است و توان مکانیکی ایجادشده را به تجهیز مصرفکننده منتقل میکند.
سیمپیچ اصلی برای کارکرد عادی موتور طراحی شده، در حالی که سیمپیچ کمکی در ایجاد اختلاف فاز و گشتاور راهاندازی نقش دارد.
خازن یکی از مهمترین اجزای موتورهای تک فاز خازنی است. بسته به طراحی موتور ممکن است خازن دائم، خازن استارت یا هر دو وجود داشته باشد.
کلید گریز از مرکز یا رله راهانداز در برخی موتورها وظیفه خارجکردن مدار استارت پس از رسیدن موتور به سرعت مناسب را بر عهده دارد.
بلبرینگها، شفت، پروانه خنککننده، قاب فن، پوسته و جعبه ترمینال نیز اجزای مکانیکی اصلی موتور هستند.
موتور تک فاز خازن دائم
در موتور خازن دائم یا Capacitor Run، خازن بهطور دائمی در مدار سیمپیچ کمکی باقی میماند. این ساختار نسبتاً ساده است و برای تجهیزاتی که گشتاور شروع بسیار بالایی نیاز ندارند، انتخاب مناسبی محسوب میشود.
فنها، برخی پمپهای کوچک، تجهیزات تهویه و ماشینآلات سبک میتوانند از این نوع موتور استفاده کنند. Nidec توضیح میدهد که در موتور Capacitor Run، سیمپیچ اصلی و کمکی همراه با یک خازن، اختلاف فاز مورد نیاز برای ایجاد میدان دوار را تأمین میکنند.
مزیت این موتور، ساختار سادهتر، کارکرد نسبتاً نرم و تعداد کمتر قطعات مدار راهانداز است؛ اما برای بارهایی که در لحظه استارت مقاومت مکانیکی زیادی دارند، ممکن است گشتاور شروع آن کافی نباشد.
موتور تک فاز خازن استارت
در موتور Capacitor Start از یک خازن با ظرفیت مناسب برای افزایش اختلاف فاز و گشتاور راهاندازی استفاده میشود. خازن استارت برای کار دائم طراحی نشده و پس از شتابگیری موتور باید از مدار خارج شود.
این خروج از مدار معمولاً توسط کلید گریز از مرکز، رله یا مکانیزم مشابه انجام میشود. منابع فنی Nidec نیز تأکید میکنند که خازن استارت تنها برای مدت کوتاه در مدار قرار دارد، در حالی که Run Capacitor قابلیت ماندن مداوم در مدار را دارد.
این نوع موتور برای تجهیزاتی که هنگام شروع حرکت به گشتاور بیشتری نیاز دارند مناسبتر است.
موتور تک فاز دو خازنه
در الکتروموتور دو خازنه یا Capacitor Start–Capacitor Run، یک خازن برای راهاندازی و یک خازن برای کار دائم استفاده میشود. هنگام استارت، ظرفیت بیشتری در مدار وجود دارد تا گشتاور مناسبی ایجاد شود. پس از رسیدن موتور به سرعت مشخص، خازن استارت از مدار حذف میشود و موتور با خازن دائم به کار خود ادامه میدهد.
این ساختار برای تجهیزاتی مانند کمپرسورها، بعضی بالابرها، پمپها و ماشینآلاتی که شروع حرکت سختتری دارند مناسب است. WEG نیز در برخی سریهای تک فاز صنعتی خود از ترکیب Run Capacitor و Start Capacitor استفاده میکند.
موتور قطب سایهدار یا Shaded Pole
این گروه ساختمان سادهتری دارد و معمولاً در توانهای پایین مانند فنهای کوچک، تجهیزات خانگی و کاربردهایی که گشتاور شروع زیادی نیاز ندارند استفاده میشود. در هر قطب بخشی توسط حلقه مسی اتصال کوتاه احاطه شده و اختلاف زمانی شار مغناطیسی در بخشهای مختلف قطب، گشتاور شروع محدودی ایجاد میکند.
جدول مقایسه انواع الکتروموتور تک فاز
| نوع موتور تک فاز | سیستم راهاندازی | گشتاور شروع | کاربرد مناسب | ویژگی اصلی |
|---|---|---|---|---|
| خازن دائم | یک خازن دائم | متوسط | فن، پمپ سبک، تجهیزات عمومی | ساختار ساده و کارکرد نرم |
| خازن استارت | خازن استارت با مدار قطعکن | زیاد | بارهای با استارت نسبتاً سنگین | افزایش گشتاور شروع |
| دو خازنه | خازن دائم + خازن استارت | زیاد تا بسیار مناسب | کمپرسور، بالابر، پمپ و ماشینآلات | ترکیب عملکرد مناسب در استارت و کار دائم |
| قطب سایهدار | حلقه اتصال کوتاه روی قطب | کم | فن و تجهیزات کوچک | ساختمان بسیار ساده |
تفاوت خازن دائم و خازن استارت
یکی از مهمترین موضوعات در نگهداری موتور تک فاز، تشخیص صحیح نوع خازن است. تعویض خازن با نمونهای که فقط از نظر ظاهری مشابه است، میتواند باعث کاهش گشتاور، داغشدن سیمپیچ یا خرابی سریع خازن شود.
خازن دائم برای حضور پیوسته در مدار طراحی شده و باید توانایی کار مداوم با ولتاژ AC را داشته باشد. خازن استارت فقط در مدت راهاندازی استفاده میشود و معمولاً ظرفیت بالاتری دارد.
مقدار ظرفیت بر حسب میکروفاراد (µF) و ولتاژ نامی خازن باید مطابق مشخصات سازنده موتور انتخاب شود. Nidec تصریح میکند که مقدار ظرفیت و ولتاژ خازن برای عملکرد صحیح موتور اهمیت دارد و باید مطابق مقدار تعیینشده توسط سازنده باشد.
توان الکتروموتور تک فاز را چگونه انتخاب کنیم؟
توان موتور نباید فقط بر اساس حدس یا توان موتور قبلی انتخاب شود. بار واقعی تجهیز، گشتاور راهاندازی، مدت کارکرد، تعداد استارت، انتقال قدرت و ضریب اطمینان باید بررسی شوند.
در کاربردهایی مثل فن سانتریفیوژ یا پمپ، توان مورد نیاز از مشخصات خود تجهیز به دست میآید. برای بالابر، میکسر یا دستگاههایی که بار سنگینتری در لحظه استارت دارند، علاوه بر توان باید گشتاور شروع موتور بررسی شود.
اگر موتور کوچکتر از نیاز انتخاب شود، ممکن است در هنگام استارت به سرعت مناسب نرسد، جریان بالا بکشد، داغ شود و طول عمر سیمپیچ کاهش پیدا کند. در مقابل، انتخاب موتور بسیار بزرگتر از نیاز نیز هزینه خرید، وزن و مصرف را بدون دلیل افزایش میدهد.
برای توانهای بالاتر و کاربرد صنعتی دائم، در صورتی که برق سه فاز در دسترس باشد، معمولاً استفاده از الکتروموتور سه فاز انتخاب منطقیتری است.
رابطه توان، سرعت و گشتاور
گشتاور خروجی موتور به توان و سرعت آن وابسته است و از رابطه تقریبی زیر به دست میآید:
T = 9550 × P / n
در این فرمول T گشتاور بر حسب نیوتنمتر، P توان بر حسب کیلووات و n سرعت بر حسب دور بر دقیقه است.
برای مثال یک موتور 1.5 کیلووات در حدود 1500 دور، گشتاور بیشتری نسبت به موتور 1.5 کیلووات با سرعت حدود 3000 دور ایجاد میکند. بنابراین عبارت «دو اسب» بهتنهایی برای خرید موتور کافی نیست؛ دور موتور نیز باید مشخص شود.
جدول توان و گشتاور تقریبی الکتروموتور تک فاز
| توان | معادل تقریبی HP | گشتاور در 3000 rpm | گشتاور در 1500 rpm |
|---|---|---|---|
| 0.18 kW | 0.25 HP | 0.57 Nm | 1.15 Nm |
| 0.25 kW | 0.33 HP | 0.80 Nm | 1.59 Nm |
| 0.37 kW | 0.5 HP | 1.18 Nm | 2.36 Nm |
| 0.55 kW | 0.75 HP | 1.75 Nm | 3.50 Nm |
| 0.75 kW | 1 HP | 2.39 Nm | 4.78 Nm |
| 1.1 kW | 1.5 HP | 3.50 Nm | 7.00 Nm |
| 1.5 kW | 2 HP | 4.78 Nm | 9.55 Nm |
| 2.2 kW | 3 HP | 7.00 Nm | 14.01 Nm |
| 3 kW | 4 HP | 9.55 Nm | 19.10 Nm |
| 3.7 kW | 5 HP | 11.78 Nm | 23.56 Nm |
مقادیر جدول برای مقایسه مهندسی و بر مبنای سرعتهای نظری 3000 و 1500 دور محاسبه شدهاند؛ در انتخاب واقعی باید سرعت نامی درجشده روی پلاک موتور استفاده شود.
الکتروموتور تک فاز 1500 دور یا 3000 دور؟
در شبکه 50 هرتز، دو سرعت متداول در موتورهای تک فاز صنعتی مربوط به موتورهای چهارقطب و دوقطب است. اصطلاح «1500 دور» و «3000 دور» معمولاً به سرعت سنکرون اشاره دارد و سرعت واقعی موتور القایی کمی کمتر است؛ برای نمونه ممکن است موتور چهارقطب در محدوده 1400 تا 1450 rpm کار کند.
موتورهای حدود 3000 دور برای کاربردهایی که سرعت بالا نیاز دارند مناسباند، اما الزاماً جایگزین موتور 1500 دور نیستند. اگر دستگاه برای 1500 دور طراحی شده باشد، قرار دادن موتور 3000 دور میتواند سرعت تجهیز را تقریباً دو برابر کند و به پمپ، فن، گیربکس یا ماشین آسیب بزند.
در پمپها و فنها این مسئله اهمیت ویژه دارد، زیرا تغییر دور میتواند توان مورد نیاز و شرایط کاری تجهیز را بهشدت تغییر دهد. بنابراین هنگام تعویض موتور، سرعت پلاک موتور قبلی باید بررسی شود.
فریم، قطر شفت و ابعاد نصب
یکی از بخشهایی که هنگام خرید اینترنتی الکتروموتور معمولاً کمتر مورد توجه قرار میگیرد، ابعاد مکانیکی است. ممکن است توان و دور موتور جدید کاملاً صحیح باشد اما موتور روی دستگاه قبلی نصب نشود.
سایز فریم IEC اطلاعات مهمی درباره ابعاد پایه، ارتفاع محور شفت و ابعاد عمومی موتور ارائه میکند. با افزایش سایز موتور، قطر و طول شفت نیز معمولاً افزایش پیدا میکند.
جدول فریم و ابعاد شفت موتور تک فاز مشابه موتوژن
| فریم IEC | قطر شفت D | عرض خار F | طول شفت E |
|---|---|---|---|
| 56 | 9 mm | 3 mm | 20 mm |
| 63 | 11 mm | 4 mm | 23 mm |
| 71 | 14 mm | 5 mm | 30 mm |
| 80 | 19 mm | 6 mm | 40 mm |
| 90L | 24 mm | 8 mm | 50 mm |
| 100L | 28 mm | 8 mm | 60 mm |
| 112M | 28 mm | 8 mm | 60 mm |
ابعاد دقیق باید همیشه با کاتالوگ همان مدل و همان برند بررسی شود؛ زیرا یکسانبودن توان لزوماً به معنی یکسانبودن تمام ابعاد مکانیکی نیست.

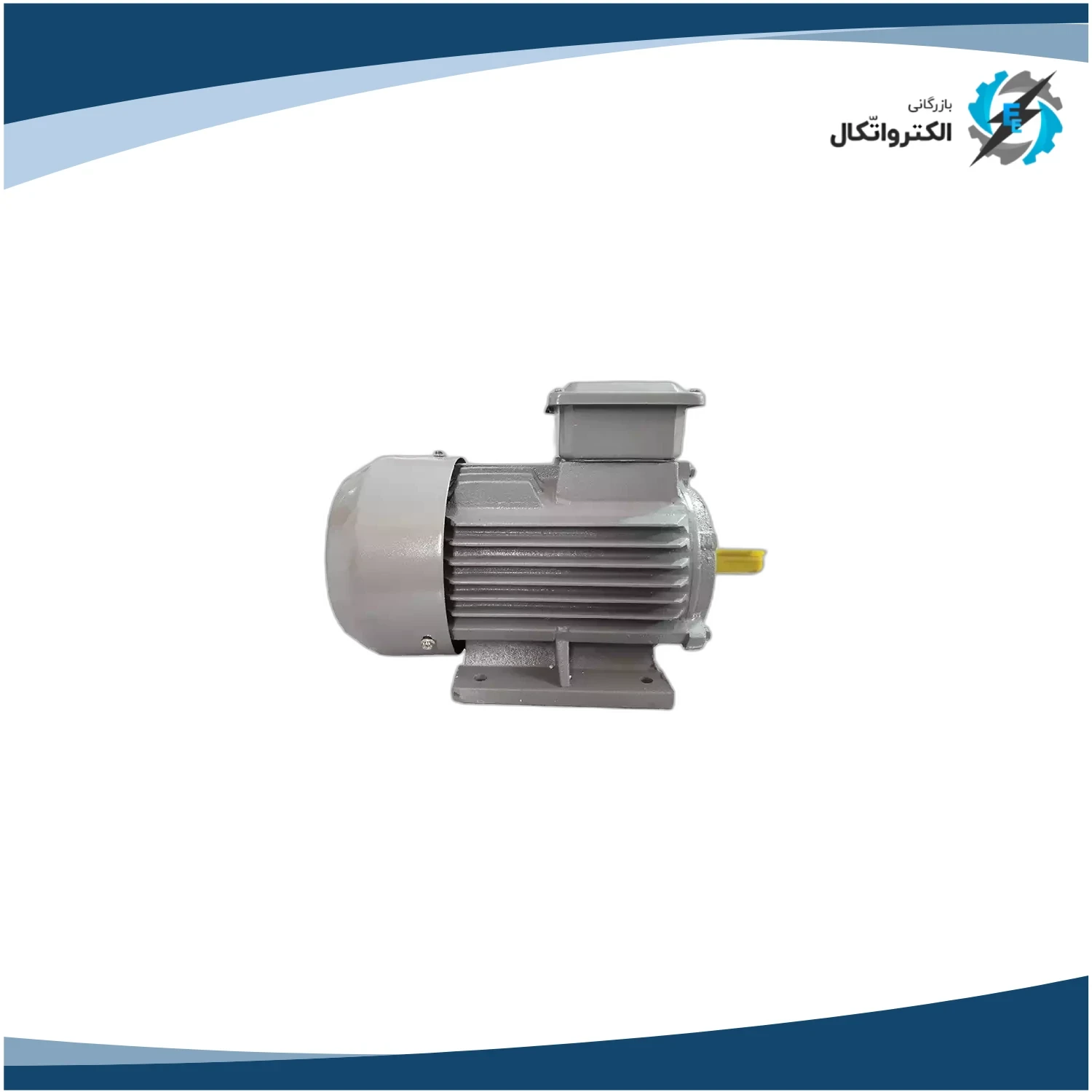

موتور پایهدار، فلنجدار و پایهفلنج
نوع نصب نیز در انتخاب اهمیت زیادی دارد. موتور B3 دارای پایه است و معمولاً روی شاسی نصب میشود. موتور B5 با فلنج بزرگ مستقیماً به تجهیز متصل میشود و موتورهای پایهفلنج ترکیبی از این دو ساختار را دارند.
در اتصال موتور به گیربکس صنعتی یا پمپ، علاوه بر فریم باید فلنج، قطر شفت، خار، مرکز شفت و نوع کوپلینگ بررسی شود.
اگر قرار است موتور به گیربکس حلزونی یا گیربکس هلیکال متصل شود، تطابق مکانیکی ورودی گیربکس با موتور اهمیت زیادی دارد.
پوسته آلومینیومی یا چدنی؟
الکتروموتور تک فاز با پوستههای مختلف تولید میشود. انتخاب بین آلومینیوم و چدن باید بر اساس وزن، شرایط کاری، توان، محیط نصب و ساختار محصول انجام شود.
پوسته آلومینیومی وزن کمتری دارد و در موتورهای کوچک و متوسط بسیار متداول است. انتقال حرارت مناسب و سهولت جابهجایی از مزایای آن محسوب میشود.
پوسته چدنی سنگینتر و از نظر مکانیکی مقاومتر است و در محیطهایی که ضربه، لرزش یا شرایط سختتری وجود دارد میتواند گزینه مناسبی باشد.
با این حال نمیتوان صرفاً بر اساس جنس پوسته درباره کیفیت یا مناسببودن موتور حکم داد. درجه حفاظت، طراحی خنککاری، ضخامت بدنه، کیفیت ساخت و شرایط تعریفشده توسط سازنده اهمیت بیشتری دارند.
درجه حفاظت IP در موتور تک فاز
کد IP میزان حفاظت محفظه در برابر تماس، ورود اجسام جامد و نفوذ آب را نشان میدهد. موتوری که در یک کارگاه خشک نصب میشود الزاماً به همان سطح حفاظت موتوری که در فضای باز یا محیط پرگردوغبار کار میکند نیاز ندارد.
بهعنوان نمونه، WEG در یکی از سریهای تک فاز چدنی صنعتی خود IP55 را ارائه میکند، در حالی که محصولات دیگر بازار ممکن است IPهای متفاوت داشته باشند.
جدول راهنمای درجه حفاظت
| IP | توضیح کلی | نمونه شرایط استفاده |
|---|---|---|
| IP22 | حفاظت محدود | محیط بسته و نسبتاً تمیز |
| IP44 | حفاظت بیشتر در برابر اجسام و پاشش آب | کارگاههای معمول |
| IP54 | حفاظت مناسب در برابر گردوغبار و پاشش آب | محیط صنعتی عمومی |
| IP55 | مقاومت بیشتر در برابر گردوغبار و جت آب | محیطهای صنعتی سختتر |
انتخاب IP باید براساس شرایط واقعی محل نصب انجام شود و نباید فقط به جدول عمومی اکتفا کرد.
کلاس عایقی و دمای موتور
گرما یکی از عوامل اصلی کاهش عمر عایق سیمپیچ است. روی پلاک موتور ممکن است کلاس عایقی B، F یا H درج شده باشد. این مشخصه بیانگر کلاس حرارتی سیستم عایق است.
در بسیاری از موتورهای صنعتی جدید کلاس F رایج است؛ برای مثال موتور تک فاز W21 شرکت WEG با عایق کلاس F معرفی شده است.
جدول کلاس عایقی الکتروموتور
| کلاس عایقی | دمای کلاس عایق |
|---|---|
| A | 105°C |
| B | 130°C |
| F | 155°C |
| H | 180°C |
این مقادیر به معنی دمای مطلوب کارکرد بدنه موتور نیستند. موتور نباید صرفاً به این دلیل که کلاس F دارد در دمای بسیار بالا کار کند. اضافهبار، تهویه نامناسب، ولتاژ نامناسب، خرابی بلبرینگ و استارتهای زیاد همگی میتوانند دمای سیمپیچ را افزایش دهند.
چرخه کاری یا Duty چیست؟
روی پلاک برخی موتورها عبارتی مانند S1 درج میشود. S1 به کار مداوم اشاره دارد؛ یعنی موتور برای کار در شرایطی طراحی شده که پس از رسیدن به تعادل حرارتی همچنان تحت بار نامی کار کند.
اما تمام کاربردها پیوسته نیستند. بالابر، درب صنعتی و بعضی ماشینآلات دارای روشن و خاموششدنهای مکرر هستند. در این کاربردها تعداد استارت، مدت روشن بودن و زمان استراحت موتور اهمیت زیادی دارد.
انتخاب موتور صرفاً با توجه به توان نامی و بدون بررسی Duty میتواند باعث گرمشدن بیش از حد شود.
کاربرد الکتروموتور تک فاز در پمپ آب
یکی از رایجترین کاربردهای موتور تک فاز، راهاندازی پمپ است. در ساختمانها، باغها، کارگاهها و سیستمهای آبرسانی که فقط برق تک فاز وجود دارد، این موتورها کاربرد فراوانی دارند.
برای انتخاب موتور پمپ باید توان مورد نیاز پمپ، سرعت، نوع اتصال، گشتاور استارت و شرایط کارکرد مشخص باشد. اگر موتور جایگزین یک موتور قبلی میشود، بهتر است اطلاعات پلاک موتور و پمپ هر دو بررسی شوند.
در سیستمهایی که کنترل فشار یا دور متغیر نیاز دارند، ممکن است استفاده از روشهای کنترلی خاص لازم باشد. مقاله نصب اینورتر روی پمپ اطلاعات تکمیلی درباره کنترل دور پمپ ارائه میکند.
موتور تک فاز برای بالابر
بالابر از بارهایی است که انتخاب موتور آن نیازمند توجه بیشتری به گشتاور شروع است. موتور باید بتواند مجموعه را از حالت سکون تحت بار به حرکت درآورد. به همین دلیل موتورهای دو خازنه میتوانند برای بعضی بالابرهای تک فاز مناسبتر باشند.
توان موتور بالابر نباید صرفاً با ظرفیت اسمی بالابر انتخاب شود. نسبت گیربکس، قطر درام، سرعت بالا رفتن، وزن کابین یا سازه، راندمان مکانیکی و نوع ترمز نیز باید محاسبه شوند.
کاربرد در فن و سیستم تهویه
فنها یکی دیگر از مصرفکنندگان مهم موتورهای تک فاز هستند. موتور خازن دائم در بسیاری از فنها عملکرد مناسبی دارد، زیرا معمولاً شروع حرکت فن نسبت به تجهیزاتی مانند کمپرسور سادهتر است.
Nidec نیز فن را یکی از کاربردهای شاخص موتور Capacitor Run معرفی میکند.
هنگام انتخاب موتور برای فن، سرعت بسیار مهم است. افزایش دور فن میتواند مصرف توان و فشار سیستم را بهطور قابل توجهی تغییر دهد؛ بنابراین نباید موتور 3000 دور را بدون محاسبه جایگزین موتور 1500 دور کرد.
استفاده در کمپرسور و بارهای سنگینتر
کمپرسورها در لحظه استارت ممکن است گشتاور بیشتری نیاز داشته باشند. به همین دلیل انتخاب یک موتور خازن دائم ساده برای هر کمپرسوری مناسب نیست. موتورهای Capacitor Start یا دو خازنه برای برخی از این کاربردها طراحی میشوند.
WEG نیز در محصولات تک فاز خود موتورهای مخصوص کمپرسور با Start Capacitor و گشتاور راهاندازی بالا ارائه میکند.
در کمپرسور علاوه بر توان، شرایط تخلیه فشار در لحظه استارت نیز اهمیت دارد. اگر کمپرسور در حالت تحت فشار مجدداً روشن شود، بار استارت میتواند بسیار بیشتر باشد.

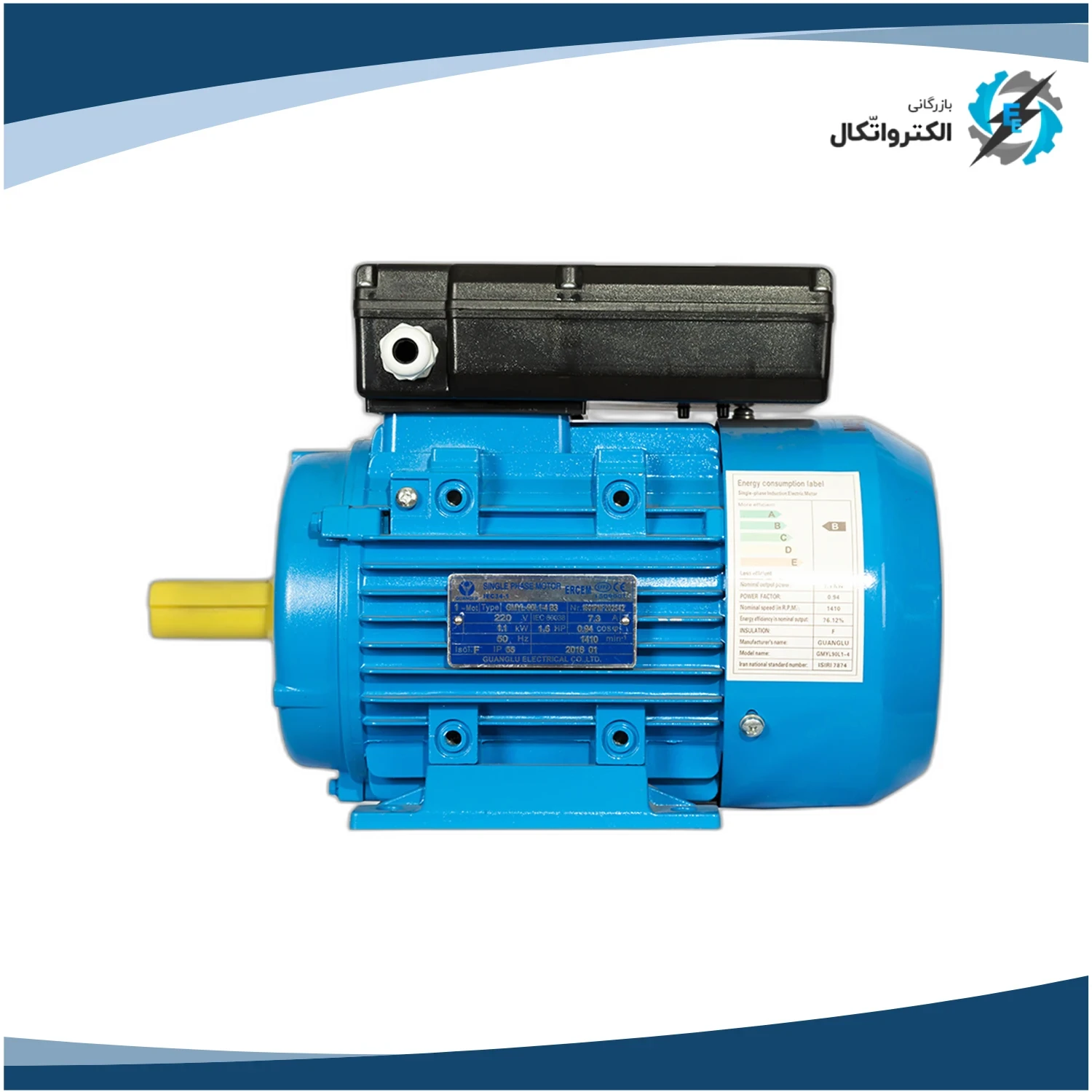

پلاک الکتروموتور تک فاز چه اطلاعاتی دارد؟
قبل از سفارش موتور بهتر است از پلاک موتور فعلی عکس واضح تهیه شود. مهمترین اطلاعاتی که معمولاً باید بررسی شوند عبارتاند از:
- توان kW یا HP
- ولتاژ نامی
- فرکانس Hz
- جریان نامی A
- سرعت rpm
- ضریب توان
- راندمان
- کلاس عایقی
- درجه حفاظت IP
- نوع Duty
- فریم
- ظرفیت خازن
- استاندارد ساخت
وجود همین اطلاعات احتمال انتخاب اشتباه را بهطور قابل توجهی کاهش میدهد.
تغییر جهت چرخش موتور تک فاز
در بسیاری از موتورهای تک فاز خازنی امکان تغییر جهت چرخش وجود دارد، اما روش آن به نحوه دسترسی به سیمپیچها و طراحی موتور وابسته است. اصول کار بر تغییر رابطه الکتریکی سیمپیچ اصلی و کمکی استوار است.
نباید بدون نقشه سیمبندی سازنده محل ترمینالها تغییر داده شود. موتورهای مختلف ممکن است تعداد سرسیم و ساختار داخلی متفاوتی داشته باشند. اتصال اشتباه میتواند باعث عملکرد نادرست یا آسیب به سیمپیچ شود.
اگر موتور قرار است در کاربردی با نیاز به چپگرد و راستگرد مکرر استفاده شود، باید از ابتدا قابلیت موتور و مدار فرمان برای این نوع عملکرد بررسی شود.
انتخاب کابل و تجهیزات حفاظتی
جریان نامی موتور تک فاز نسبت به توان آن اهمیت زیادی دارد. کابل، کلید، کنتاکتور و حفاظت اضافهبار باید براساس جریان واقعی موتور و شرایط نصب انتخاب شوند.
در لحظه استارت، جریان موتور میتواند چند برابر جریان نامی باشد. بنابراین انتخاب کلید تنها براساس توان موتور بدون در نظر گرفتن مشخصه راهاندازی ممکن است باعث قطع ناخواسته شود.
حفاظت حرارتی نیز باید متناسب با جریان پلاک تنظیم شود. اتصال زمین مناسب، کیفیت کابلکشی و محکمبودن اتصالات جعبه ترمینال در ایمنی و طول عمر موتور نقش مستقیم دارند.
اتصال موتور تک فاز به گیربکس
اگر خروجی موتور سرعت بالاتر از نیاز دستگاه داشته باشد یا گشتاور بیشتری لازم باشد، میتوان از گیربکس استفاده کرد. برای مثال گیربکس حلزونی برای بسیاری از ماشینآلات کوچک و متوسط استفاده میشود، در حالی که گیربکس هلیکال در کاربردهای دیگری مزیت دارد.
هنگام انتخاب مجموعه موتور و گیربکس باید توان ورودی، نسبت تبدیل، گشتاور خروجی، Service Factor، قطر شفت و نوع نصب بررسی شوند. مقاله راهنمای انتخاب گیربکس مناسب میتواند برای این مرحله استفاده شود.
موتور تک فاز ایرانی یا خارجی؟
انتخاب برند باید براساس کاربری و بودجه انجام شود و نمیتوان یک برند را برای تمام شرایط بهترین دانست.
در گروه الکتروموتور ایرانی، برندهایی مانند موتوژن و الکتروژن از گزینههای شناختهشده هستند.
محصولات الکتروموتور چینی نیز برای بسیاری از کاربریها در بازار وجود دارند. در سایت اتکال دستههایی برای برندهای کایجیلی، استریم و ایدهآل در نظر گرفته شده است.
برای انتخاب بین برندها باید کیفیت ساخت، مشخصات واقعی پلاک، جنس سیمپیچ، بلبرینگ، IP، فریم استاندارد، خدمات و موجودی قطعات را کنار قیمت بررسی کرد.
چه عواملی بر قیمت الکتروموتور تک فاز اثر میگذارند؟
قیمت موتور تک فاز به توان محدود نمیشود. دو موتور با توان و دور مشابه ممکن است قیمت متفاوتی داشته باشند.
مهمترین عوامل عبارتاند از:
توان: افزایش توان معمولاً ابعاد، مقدار مواد اولیه و قیمت را بالا میبرد.
سرعت: موتور دو قطب و چهارقطب یک توان الزاماً قیمت یکسان ندارند.
نوع مدار راهانداز: موتور خازن دائم، خازن استارت و دو خازنه ساختمان یکسانی ندارند.
پوسته: چدن و آلومینیوم از نظر وزن، روش تولید و قیمت تفاوت دارند.
برند و کشور سازنده: کیفیت ساخت، خدمات و هزینه تأمین روی قیمت اثر میگذارند.
فریم و نوع نصب: موتور فلنجدار یا سفارشی ممکن است قیمت متفاوتی داشته باشد.
درجه حفاظت و کلاس عایقی: مشخصات حفاظتی بالاتر معمولاً ساختار متفاوتی میطلبد.
به همین دلیل مقایسه دو موتور فقط براساس «قیمت موتور 2 اسب» مقایسه دقیقی نیست؛ نوع خازن، دور، فریم و مشخصات فنی نیز باید یکسان باشند.
خرابی خازن چه نشانههایی دارد؟
خازن یکی از قطعاتی است که در موتور تک فاز میتواند دچار خرابی شود. برخی نشانههای احتمالی عبارتاند از:
- موتور صدای وزوز دارد اما شروع به چرخش نمیکند.
- موتور برای راهاندازی به زمان بیشتری نیاز دارد.
- گشتاور شروع کاهش یافته است.
- خازن متورم یا آسیبدیده دیده میشود.
- موتور در استارتهای سنگین مرتباً از کار میافتد.
البته همه این علائم الزاماً مربوط به خازن نیستند. گیرکردن بار، خرابی بلبرینگ، افت ولتاژ، سوختگی سیمپیچ یا اشکال مدار راهانداز نیز میتوانند علائم مشابه ایجاد کنند.
مقدار خازن جایگزین باید مطابق مشخصات سازنده باشد و انتخاب خازن با ظرفیت بیشتر با تصور «قویتر شدن موتور» روش صحیحی نیست.
چرا الکتروموتور تک فاز داغ میشود؟
افزایش دما میتواند دلایل متعددی داشته باشد. اضافهبار مکانیکی، تهویه ضعیف، گرفتگی قاب فن، خرابی بلبرینگ، افت ولتاژ، خازن نامناسب، روشن و خاموششدن زیاد، عدم تطابق موتور با بار و ایراد سیمپیچ از دلایل متداول هستند.
اگر موتور قبلاً در شرایط مشابه با دمای مناسب کار میکرده و ناگهان داغ شده است، باید تغییرات مکانیکی و الکتریکی سیستم بررسی شوند. کشیدن جریان بالاتر از جریان پلاک یکی از نشانههای مهم برای عیبیابی است.
نکات نگهداری برای افزایش عمر موتور
موتور تک فاز در صورت نصب و نگهداری صحیح میتواند مدت طولانی کار کند. مسیر هوای فن باید تمیز باشد و پرههای خنککننده نباید با گردوغبار پوشیده شوند. اتصال کابلها و ترمینالها نیز باید دورهای بررسی شود.
لرزش غیرعادی را نباید نادیده گرفت؛ زیرا ممکن است ناشی از عدم بالانس، خرابی بلبرینگ یا ناهمراستایی کوپلینگ باشد.
در موتورهای متصل به تسمه، کشش بیش از حد تسمه بار شعاعی اضافی به بلبرینگ وارد میکند. در اتصال مستقیم نیز هممحوری شفتها اهمیت زیادی دارد.
همچنین بهتر است جریان موتور در شرایط بار واقعی اندازهگیری و با مقدار پلاک مقایسه شود.
چه زمانی بهتر است موتور سه فاز انتخاب کنیم؟
اگر برق سه فاز در محل موجود باشد و موتور برای توان بالاتر، کار مداوم صنعتی یا بار سنگین استفاده شود، بررسی موتور سه فاز منطقی است. ساختار راهاندازی موتور سه فاز سادهتر بوده و برای طیف گستردهای از توانهای صنعتی قابل استفاده است.
انتخاب بین تک فاز و سه فاز باید براساس نوع برق موجود، توان، ساعات کار، تعداد استارت، گشتاور مورد نیاز و هزینه کل سیستم انجام شود. برای مقایسه دقیقتر میتوان مقاله انواع الکتروموتور و راهنمای انتخاب الکتروموتور را نیز مطالعه کرد.
اشتباهات رایج هنگام خرید الکتروموتور تک فاز
یکی از متداولترین اشتباهات این است که خریدار فقط میگوید «یک موتور دو اسب میخواهم». برای انتخاب دقیق، حداقل باید دور، نوع خازن، فریم، قطر شفت و کاربری مشخص باشد.
اشتباه دوم، جایگزینکردن موتور 3000 دور بهجای موتور 1500 دور صرفاً به دلیل یکسانبودن توان است.
اشتباه سوم، استفاده از موتور خازن دائم برای باری است که گشتاور راهاندازی بالایی نیاز دارد.
اشتباه چهارم، انتخاب موتور بر اساس ارزانترین قیمت بدون بررسی جریان، جنس سیمپیچ، IP و کیفیت بلبرینگ است.
اشتباه پنجم، نادیدهگرفتن فریم و ابعاد شفت هنگام جایگزینی موتور قدیمی است.
اشتباه دیگر نیز Oversize کردن شدید موتور برای «اطمینان بیشتر» است؛ موتور باید متناسب با بار انتخاب شود، نه صرفاً بزرگتر از آن.
چکلیست انتخاب الکتروموتور تک فاز مناسب
پیش از نهاییکردن خرید این اطلاعات را مشخص کنید:
- برق محل تک فاز 220 تا 230 ولت است یا شرایط دیگری دارد؟
- توان مورد نیاز دستگاه چند کیلووات یا اسب بخار است؟
- موتور باید حدود 1500 دور باشد یا 3000 دور؟
- بار در لحظه شروع سبک است یا سنگین؟
- موتور خازن دائم کافی است یا دو خازنه نیاز است؟
- ساعات کارکرد روزانه چقدر است؟
- موتور بهصورت مستقیم، تسمهای یا از طریق گیربکس متصل میشود؟
- قطر و طول شفت مورد نیاز چقدر است؟
- سایز فریم موتور چیست؟
- موتور باید پایهدار یا فلنجدار باشد؟
- شرایط محیط از نظر رطوبت، گردوغبار و دما چگونه است؟
- IP مورد نیاز چقدر است؟
- کلاس عایقی موتور چیست؟
- خدمات و قطعات برند مورد نظر در دسترس هستند یا خیر؟
اگر موتور قرار است جایگزین نمونه قدیمی شود، عکس کامل پلاک، عکس شفت و پایهها و اندازههای اصلی موتور میتواند انتخاب را بسیار دقیقتر کند.
سوالات متداول درباره الکتروموتور تک فاز
الکتروموتور تک فاز برای چه کاربردهایی مناسب است؟
برای پمپ، فن، کمپرسور کوچک، تجهیزات کشاورزی، دستگاههای کارگاهی، بالابر و ماشینآلات سبک که برق سه فاز در دسترس نیست استفاده میشود. نوع موتور باید متناسب با گشتاور راهاندازی بار انتخاب شود.
موتور تک خازن بهتر است یا دو خازن؟
هیچکدام بهطور مطلق بهتر نیست. موتور خازن دائم برای بسیاری از بارهای سبک و متوسط کافی است، در حالی که موتور دو خازنه برای کاربردهای نیازمند گشتاور شروع بیشتر مناسبتر است.
آیا هر خازنی را میتوان روی موتور نصب کرد؟
خیر. ظرفیت، نوع و ولتاژ نامی خازن باید مطابق مشخصات موتور باشد. استفاده از مقدار نامناسب میتواند عملکرد و طول عمر موتور را کاهش دهد.
تفاوت موتور 1500 و 3000 دور چیست؟
موتور 3000 دور تقریباً دو برابر موتور 1500 دور سرعت سنکرون دارد. توان برابر به معنی عملکرد برابر نیست و دستگاه باید برای همان سرعت طراحی شده باشد.
چرا موتور تک فاز هنگام روشن شدن وزوز میکند؟
ممکن است خازن یا مدار استارت خراب باشد، ولتاژ پایین باشد، روتور یا بار گیر کرده باشد یا سیمپیچ دچار مشکل شده باشد. برای تشخیص دقیق باید جریان و مدار موتور بررسی شوند.
آیا موتور تک فاز برای کار دائم مناسب است؟
اگر موتور با Duty مناسب مانند S1 طراحی شده و در محدوده بار و شرایط محیطی تعیینشده کار کند، میتواند برای کار مداوم استفاده شود. WEG برای نمونه یکی از سریهای تک فاز صنعتی خود را با Duty S1 عرضه میکند.
آیا میتوان سرعت موتور تک فاز را با اینورتر کنترل کرد؟
این موضوع به نوع موتور و درایو بستگی دارد و نباید هر اینورتر استاندارد سه فاز را مستقیماً برای هر موتور تک فاز خازنی استفاده کرد. برای کنترل دور، سازگاری موتور و درایو باید بهصورت تخصصی بررسی شود. اگر کنترل سرعت بخش اصلی پروژه است، گاهی استفاده از موتور سه فاز همراه با VFD راهکار مناسبتری است.
جمعبندی انتخاب و خرید موتور تک فاز
الکتروموتور تک فاز راهکاری مناسب برای تبدیل برق شهری تک فاز به توان مکانیکی در بسیاری از تجهیزات سبک و نیمهصنعتی است؛ اما انتخاب صحیح آن نیازمند توجه همزمان به توان، سرعت، گشتاور راهاندازی، نوع خازن، جریان، فریم، شفت، روش نصب، درجه حفاظت، کلاس عایقی و نوع کاربری است.
برای فن یا پمپ سبک ممکن است موتور خازن دائم کاملاً پاسخگو باشد، در حالی که بالابر، کمپرسور یا تجهیزی با بار اولیه سنگین میتواند به موتور خازن استارت یا دو خازنه نیاز داشته باشد. همچنین موتور 1500 دور و 3000 دور حتی با توان یکسان قابل جایگزینی بدون بررسی نیستند.
در زمان جایگزینی یک موتور قدیمی بهتر است اطلاعات پلاک، فریم، قطر شفت، نوع پایه و شرایط بار ثبت شود. انتخاب صرفاً براساس تعداد اسب بخار یا قیمت میتواند باعث خرید موتوری شود که از نظر الکتریکی مناسب به نظر میرسد اما از نظر گشتاور، ابعاد یا شرایط کاری با دستگاه سازگار نیست.
برای مشاهده مدلهای مختلف میتوان محصولات دسته الکتروموتور تک فاز را بررسی کرد و در صورت نیاز به توان بالاتر یا کاربری صنعتی سنگینتر، آنها را با محصولات الکتروموتور سه فاز مقایسه کرد. برای انتخاب برند نیز دستههای موتوژن، الکتروژن، کایجیلی و استریم امکان مقایسه گزینههای متناسب با نیاز پروژه را فراهم میکنند.
