الکتروموتور ضد انفجار
الکتروموتور ضد انفجار؛ راهنمای تخصصی انتخاب موتور برای محیطهای مستعد انفجار
الکتروموتور ضد انفجار یا Explosion Proof Motor یکی از مهمترین تجهیزات الکتریکی در صنایع نفت، گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، رنگ و رزین، داروسازی، معادن، سیلوها و محیطهایی است که احتمال تشکیل اتمسفر قابل انفجار در آنها وجود دارد. در چنین محیطهایی انتخاب یک الکتروموتور معمولی فقط یک انتخاب فنی اشتباه نیست؛ در صورت وجود گاز، بخار یا گردوغبار قابل اشتعال، جرقه الکتریکی یا افزایش بیش از حد دمای سطح موتور میتواند به منبع اشتعال تبدیل شود.
برخلاف تصور رایج، اصطلاح «ضد انفجار» به این معنا نیست که موتور در هیچ شرایطی منفجر نمیشود یا با ایجاد خلأ از وقوع انفجار جلوگیری میکند. نوع حفاظت به طراحی و گواهی موتور بستگی دارد. برای مثال در موتورهای دارای حفاظت Ex db یا Flameproof، محفظه بهگونهای طراحی و آزمایش میشود که بتواند انفجار احتمالی داخل خود را تحمل کند و از انتشار شعله به اتمسفر انفجاری اطراف جلوگیری کند. استاندارد IEC 60079-1 مشخصاً الزامات ساخت و آزمون محفظههای Flameproof نوع «d» را تعریف میکند.
به همین دلیل هنگام انتخاب الکتروموتور ضد انفجار فقط بررسی توان، دور و برند کافی نیست. Zone محیط، نوع ماده خطرناک، گروه گازی یا گردوغبار، کلاس دمایی، EPL، نوع حفاظت Ex، درجه IP، دمای محیط، نحوه راهاندازی و حتی نوع اینورتر و کابلگلند باید با مشخصات پروژه تطبیق داده شوند. دستهبندی ضد انفجار در سایت اتکال نیز در کنار موتورهای تک فاز، سه فاز و سایر زیرگروههای الکتروموتور قرار گرفته است.
چه زمانی استفاده از موتور ضد انفجار ضروری میشود؟
در بسیاری از واحدهای صنعتی، مواد قابل اشتعال بخشی طبیعی از فرایند تولید هستند. بخارات بنزین، حلالهای شیمیایی، هیدروژن، اتیلن، پروپان، استیلن، گاز طبیعی، گردوغبار آرد، غلات، چوب، زغالسنگ یا فلزات میتوانند در ترکیب مناسب با هوا یک اتمسفر قابل انفجار ایجاد کنند.
وجود ماده قابل اشتعال بهتنهایی به معنی وقوع انفجار نیست. برای شکلگیری احتراق، معمولاً باید ماده سوختنی، اکسیژن و یک منبع اشتعال بهصورت همزمان وجود داشته باشند. تجهیزات الکتریکی میتوانند از طریق جرقه، قوس الکتریکی یا افزایش دمای سطح به منبع اشتعال تبدیل شوند. به همین دلیل در مناطق طبقهبندیشده، تجهیز باید متناسب با ریسک همان محیط انتخاب شود.
استاندارد IEC 60079-0 الزامات عمومی ساخت، آزمون و مارکینگ تجهیزات Ex را مشخص میکند. نسخه جدید IEC 60079-0:2026 در ژوئن 2026 منتشر شده و الزامات عمومی تجهیزات و اجزای مورد استفاده در اتمسفرهای انفجاری را پوشش میدهد.
بنابراین عباراتی مانند «موتور ضد جرقه» یا «دینام ضد حریق» که در بازار استفاده میشوند، بهتنهایی برای انتخاب مهندسی کافی نیستند. آنچه اهمیت دارد کد کامل Ex روی پلاک، گواهینامه موتور و انطباق آن با Area Classification پروژه است.
تفاوت Flameproof، Explosion Proof و موتور معمولی
در بازار ایران واژههای Explosion Proof، ضد انفجار، ضد جرقه و گاهی ضد حریق بهجای یکدیگر استفاده میشوند، اما از دید فنی باید نوع حفاظت دقیق موتور مشخص باشد.
در سیستم IEC، عبارت Ex d یا در مارکینگهای جدیدتر Ex db به حفاظت Flameproof Enclosure اشاره دارد. موتور با این نوع حفاظت ممکن است در داخل محفظه خود دارای منبع بالقوه اشتعال باشد، اما محفظه و مسیرهای Flamepath طوری طراحی میشوند که فشار انفجار داخلی را تحمل کرده و از انتقال شعله مؤثر به محیط پیرامونی جلوگیری کنند.
نوع دیگری از حفاظت، Ex e یا Increased Safety است. در این سیستم طراحی تجهیزات به شکلی انجام میشود که احتمال ایجاد جرقه، قوس یا دمای غیرمجاز کاهش یابد. IEC 60079-7 سطوح حفاظت eb و ec را برای این مفهوم تعریف میکند.
بنابراین نمیتوان صرفاً از روی ظاهر ضخیم موتور یا جنس چدن بدنه تشخیص داد که یک موتور واقعاً برای محیط انفجاری مناسب است. گواهی معتبر، مارکینگ Ex و محدوده مجاز استفاده اهمیت اصلی را دارند.
طبقهبندی Zone؛ اولین مرحله انتخاب موتور ضد انفجار
قبل از انتخاب برند، توان یا فریم موتور باید مشخص شود محل نصب در چه Zone قرار دارد. استانداردهای مرتبط با اتمسفر انفجاری، مناطق را بر اساس میزان و مدت حضور اتمسفر قابل انفجار تقسیمبندی میکنند.
برای گازها و بخارات قابل اشتعال، Zoneهای 0، 1 و 2 و برای گردوغبار قابل اشتعال، Zoneهای 20، 21 و 22 تعریف میشوند. WEG و ABB نیز در راهنماهای تجهیزات Hazardous Area همین ساختار را بر اساس استانداردهای IEC/EN 60079-10-1 و 60079-10-2 ارائه میکنند.
Zone 0: اتمسفر انفجاری گازی بهصورت مداوم، برای مدت طولانی یا به دفعات زیاد وجود دارد.
Zone 1: انتظار میرود اتمسفر انفجاری گازی در شرایط عادی کار گاهی تشکیل شود.
Zone 2: در شرایط عادی انتظار تشکیل اتمسفر انفجاری نمیرود و اگر تشکیل شود معمولاً برای مدت کوتاهی باقی میماند.
برای گردوغبار نیز همین منطق با Zone 20، Zone 21 و Zone 22 اعمال میشود.
جدول طبقهبندی مناطق خطرناک
| ماده قابل اشتعال | میزان حضور اتمسفر قابل انفجار | Zone | گروه تجهیزات ATEX | دسته تجهیز | EPL |
|---|---|---|---|---|---|
| گاز، بخار یا مه | مداوم، طولانیمدت یا مکرر | Zone 0 | II | 1G | Ga |
| گاز، بخار یا مه | گهگاه در شرایط عادی | Zone 1 | II | 2G | Gb |
| گاز، بخار یا مه | بعید یا برای مدت کوتاه | Zone 2 | II | 3G | Gc |
| گردوغبار | مداوم، طولانیمدت یا مکرر | Zone 20 | II | 1D | Da |
| گردوغبار | گهگاه در شرایط عادی | Zone 21 | II | 2D | Db |
| گردوغبار | بعید یا برای مدت کوتاه | Zone 22 | II | 3D | Dc |
رابطه Zone، دسته ATEX و EPL در سیستم IECEx نیز به همین شکل تعریف میشود: Zone 0 با Ga، Zone 1 با Gb یا سطح بالاتر، Zone 2 با Gc یا سطح بالاتر؛ و بهترتیب Zoneهای گردوغبار با Da، Db و Dc مرتبط هستند.
چرا هر موتور Ex را نمیتوان در هر Zone نصب کرد؟
وجود علامت Ex روی پلاک به این معنا نیست که تجهیز برای تمام مناطق خطرناک مناسب است. سطح حفاظت باید حداقل با ریسک Zone مورد نظر برابر باشد.
برای مثال یک موتور دارای EPL Gc معمولاً برای Zone 2 در نظر گرفته میشود و نمیتوان آن را صرفاً به دلیل داشتن علامت Ex در Zone 1 نصب کرد. در مقابل تجهیز دارای سطح Gb برای Zone 1 طراحی شده و مطابق رابطه متداول EPL و Zone میتواند در Zone 2 نیز استفاده شود.
در عمل بیشتر موتورهای Flameproof صنعتی رایج برای Zone 1 و Zone 2 عرضه میشوند. برای نمونه WEG سری W22Xdb را برای مناطق Zone 1 و 2 و گروههای گازی مختلف عرضه میکند.
انتخاب تجهیز برای Zone 0 موضوع تخصصیتری است و نباید فرض شود یک موتور الکتریکی متداول Ex db برای Zone 0 مناسب است. ABB در راهنمای IECEx/ATEX خود نیز در رابطه سنتی میان Zone و انواع حفاظت موتور، برای Zone 0 موتور معمولی فهرست نمیکند.
ATEX چیست و چه ارتباطی با موتور ضد انفجار دارد؟
ATEX برخلاف یک برداشت رایج، نام یک «سازمان استاندارد» نیست. ATEX مجموعه الزامات اتحادیه اروپا برای تجهیزات و محیطهای مستعد انفجار است.
Directive 2014/34/EU مربوط به تجهیزات و سیستمهای حفاظتی است که برای استفاده در اتمسفرهای بالقوه انفجاری طراحی میشوند. این دستورالعمل تجهیزات سطح زمین را در گروه II و دستههای 1، 2 و 3 تقسیم میکند. دسته 1 سطح حفاظت بسیار بالا، دسته 2 سطح حفاظت بالا و دسته 3 سطح حفاظت متناسب با شرایطی را ارائه میدهد که تشکیل اتمسفر انفجاری بعید یا کوتاهمدت است.
برای موتور ضد انفجار ممکن است روی پلاک عبارتی مشابه زیر دیده شود:
II 2G Ex db IIB T4 Gb
هر بخش این کد اطلاعات جداگانهای درباره محیط مجاز موتور ارائه میدهد و نباید فقط عبارت Ex db مورد توجه قرار گیرد.
IECEx چیست؟
IECEx سیستم بینالمللی ارزیابی و صدور گواهی برای تجهیزات، خدمات و اشخاص مرتبط با محیطهای انفجاری است که بر استانداردهای IEC تکیه دارد. در انتخاب تجهیزات بینالمللی، گواهی IECEx یکی از مهمترین مدارکی است که میتواند برای تأیید انطباق موتور با استانداردهای مربوط بررسی شود.
در IECEx از Equipment Protection Level یا EPL برای بیان سطح حفاظت تجهیزات استفاده میشود. برای گازها از Ga، Gb و Gc و برای گردوغبار از Da، Db و Dc استفاده میشود.
وجود گواهی معتبر باید از طریق شماره گواهی و مدارک سازنده بررسی شود؛ چاپ یک علامت Ex روی پلاک بهتنهایی جایگزین Certificate معتبر نیست.
انواع روش حفاظت Ex در تجهیزات مناطق خطرناک
جدول نوع حفاظت تجهیزات
| نوع حفاظت | کد متداول | مفهوم کلی حفاظت | کاربرد کلی |
|---|---|---|---|
| Flameproof Enclosure | Ex d / Ex db | محفظه انفجار داخلی را تحمل کرده و مانع انتقال شعله مؤثر به بیرون میشود | موتور و تجهیزات گازی Zone 1 و 2 متناسب با EPL |
| Increased Safety | Ex e / Ex eb / Ex ec | کاهش احتمال ایجاد جرقه، قوس و دمای خطرناک | تجهیزات گازی Zone 1 یا 2 بر اساس سطح حفاظت |
| Intrinsic Safety | Ex i | محدود کردن انرژی مدار به سطحی که قادر به ایجاد اشتعال نباشد | عمدتاً ابزار دقیق و مدارات کمانرژی |
| Pressurization | Ex p | جلوگیری از ورود اتمسفر خطرناک با گاز حفاظتی و فشار مناسب | تجهیزات و موتورهای خاص |
| Encapsulation | Ex m | محصورکردن بخشهای مستعد جرقه در ماده محافظ | تجهیزات الکتریکی خاص |
| Oil Immersion | Ex o | جداسازی بخشهای الکتریکی با مایع محافظ | کاربردهای خاص |
| Powder Filling | Ex q | استفاده از ماده پرکننده برای جلوگیری از ایجاد منبع اشتعال مؤثر | تجهیزات خاص |
| Protection by Enclosure | Ex t / Ex tb / Ex tc | جلوگیری از نفوذ گردوغبار و محدودکردن دمای سطح | Zone 21 و 22 گردوغبار بر اساس EPL |
IEC 60079-31 حفاظت نوع «t» را برای تجهیزاتی تعریف میکند که با محفظه و محدودسازی دمای سطح در اتمسفرهای گردوغبار انفجاری استفاده میشوند.
Ex db دقیقاً چه معنایی دارد؟
در بسیاری از موتورهای ضد انفجار مورد استفاده در پالایشگاه و پتروشیمی، عبارت Ex db دیده میشود. حرف d به Flameproof Enclosure اشاره میکند و حرف b سطح حفاظت مرتبط را نشان میدهد.
در این ساختار، پوسته موتور، جعبه ترمینال و اتصالات مربوط بر اساس الزامات مربوط طراحی میشوند. یکی از اجزای بسیار مهم در این موتورها Flamepath است؛ سطح و فاصلهای مهندسیشده بین بخشهای محفظه که باید ویژگیهای مشخصی داشته باشد.
به همین دلیل بازکردن، سنگزنی، سوراخکاری یا تعمیر غیراصولی پوسته و سطوح Flamepath میتواند ویژگی حفاظتی تجهیز را تغییر دهد. تعمیر موتور Ex با تعمیر یک الکتروموتور معمولی یکسان نیست.
موتورهای مدرن ممکن است با ترکیبی مانند Ex db eb عرضه شوند؛ یعنی محفظه اصلی Flameproof بوده و برای بخش دیگری مانند Terminal Box از Increased Safety استفاده شده باشد. محصولات WEG نیز نمونههایی با مارکینگ Ex db و Ex db eb ارائه میکنند.
گروه گازی IIA، IIB و IIC چیست؟
پس از Zone، یکی از مهمترین مشخصات موتور ضد انفجار Gas Group است. گازها از نظر ویژگیهای اشتعال و نحوه انتشار شعله یکسان نیستند. برای تجهیزات سطح زمین، گروه II به زیرگروههای IIA، IIB و IIC تقسیم میشود.
بهطور عمومی:
IIA: شامل گازهایی مانند پروپان است.
IIB: اتیلن یکی از گازهای نماینده این گروه است.
IIC: هیدروژن و استیلن از شناختهشدهترین مواد این گروه هستند.
IIC در این تقسیمبندی شرایط سختتری نسبت به IIB و IIA ایجاد میکند. بنابراین اگر پروژه نیازمند IIC باشد، نباید موتوری که فقط گواهی IIB دارد انتخاب شود.
جدول طبقهبندی گروههای گازی و کلاس دمایی
| گروه گازی | نمونه مواد |
|---|---|
| IIA | پروپان، بوتان و برخی هیدروکربنها و حلالها |
| IIB | اتیلن و مواد با مشخصات انفجاری مشابه |
| IIC | هیدروژن، استیلن و مواد با شرایط اشتعال سختتر |
کلاس دمایی T1 تا T6 چه چیزی را نشان میدهد؟
یکی از اشتباهات رایج این است که کلاس T با کلاس عایقی موتور اشتباه گرفته شود. این دو موضوع کاملاً متفاوتاند.
Temperature Class یا T-Class در محیطهای گازی حداکثر دمای سطح مجاز تجهیز را بیان میکند، در حالی که Insulation Class مانند F یا H مربوط به سیستم عایقی سیمپیچ موتور است.
جدول کلاس دمایی
| کلاس دمایی | حداکثر دمای سطح تجهیز |
|---|---|
| T1 | 450°C |
| T2 | 300°C |
| T3 | 200°C |
| T4 | 135°C |
| T5 | 100°C |
| T6 | 85°C |
این مقادیر در منابع IECEx نیز برای کلاسهای T1 تا T6 به همین ترتیب ارائه میشوند.
بنابراین موتور T4 نباید در شرایط تعیینشده از حداکثر دمای سطح مربوط به T4 تجاوز کند. انتخاب کلاس مناسب باید بر اساس دمای اشتعال ماده موجود در محیط انجام شود.
برای مثال عبارت IIC T4 فقط یک عنوان بازاری نیست؛ مشخص میکند موتور برای گروه گازی تعیینشده و محدودیت دمای سطح مربوط طراحی و گواهی شده است.
گروههای گردوغبار IIIA، IIIB و IIIC
خطر انفجار فقط مربوط به گاز نیست. گردوغبار قابل اشتعال نیز میتواند در کارخانهها و سیلوها اتمسفر انفجاری ایجاد کند.
گروه III در طبقهبندی IEC مربوط به اتمسفرهای گردوغبار سطح زمین است و به سه زیرگروه تقسیم میشود:
جدول طبقهبندی گروههای گردوغبار
| کد | گروه گردوغبار |
|---|---|
| IIIA | ذرات و الیاف قابل اشتعال یا Combustible Flyings |
| IIIB | گردوغبار قابل اشتعال غیررسانا |
| IIIC | گردوغبار قابل اشتعال رسانا |
برای Zoneهای گردوغبار فقط گروه کافی نیست؛ دمای سطح، IP و نوع حفاظت Ex t نیز باید مطابق گواهی بررسی شوند. استاندارد IEC 60079-31 الزامات تجهیزات دارای حفاظت توسط محفظه «t» را مشخص میکند.
آموزش خواندن پلاک الکتروموتور ضد انفجار
پلاک موتور Ex یکی از مهمترین منابع اطلاعاتی هنگام خرید است. فرض کنیم روی موتور عبارت زیر درج شده باشد:
II 2G Ex db IIC T4 Gb
این کد را میتوان به شکل زیر خواند:
II: تجهیز برای محیطهای صنعتی سطح زمین و خارج از معادن گروه I طراحی شده است.
2G: دسته 2 برای محیط گازی.
Ex: تجهیز برای استفاده در محیط انفجاری طراحی و ارزیابی شده است.
db: نوع حفاظت Flameproof با سطح حفاظت مربوط.
IIC: گروه گازی.
T4: حداکثر دمای سطح بر اساس کلاس T4.
Gb: سطح حفاظت تجهیزات برای اتمسفر گازی.
اما پلاک موتور اطلاعات بیشتری نیز دارد: توان، ولتاژ، فرکانس، تعداد قطب، دور، جریان، ضریب توان، راندمان، Duty، کلاس عایقی، IP، دمای محیط مجاز و روش نصب.
درجه حفاظت IP با Ex چه تفاوتی دارد؟
علامت IP و Ex دو موضوع متفاوت را توصیف میکنند.
IP میزان حفاظت محفظه در برابر ورود اجسام جامد و آب را بیان میکند. Ex مربوط به حفاظت در برابر ایجاد یا انتشار منبع اشتعال در یک اتمسفر انفجاری مشخص است.
بنابراین یک موتور IP66 الزاماً ضد انفجار نیست و یک موتور Ex نیز باید IP مناسب شرایط محیطی خود را داشته باشد.
برای نمونه VEM موتورهای Flameproof خود را با محدودههای حفاظتی IP55 تا IP66 عرضه میکند و WEG نیز در برخی سریهای W22Xdb گزینههای IP65 و IP66 ارائه میدهد.
در محیطهای گردوغبار، IP اهمیت بیشتری پیدا میکند. بعضی حفاظتهای Ex tb با IP6X مشخص میشوند؛ بنابراین هنگام سفارش باید مارکینگ کامل گواهی بررسی شود.
انتخاب توان و دور موتور ضد انفجار
بعد از مشخصشدن الزامات Ex، انتخاب مکانیکی و الکتریکی موتور تقریباً همان اصول اساسی انتخاب سایر موتورهای صنعتی را دارد.
ابتدا توان مورد نیاز تجهیز مشخص میشود. موتور نباید آنقدر کوچک باشد که دائماً در اضافهبار کار کند و نباید بدون دلیل بیش از حد بزرگ انتخاب شود.
سرعت نیز باید مطابق تجهیز باشد. در شبکه 50 هرتز، موتورهای صنعتی متداول در سرعتهای سنکرون تقریبی 3000، 1500، 1000 و 750 دور تولید میشوند که بهترتیب مربوط به موتورهای 2، 4، 6 و 8 قطب هستند.
اگر موتور به گیربکس صنعتی متصل شود، توان ورودی، نسبت تبدیل، گشتاور خروجی و ضریب سرویس گیربکس نیز باید در محاسبات لحاظ شوند.
برای اطلاعات عمومیتر درباره محاسبات موتور، مقاله راهنمای انتخاب الکتروموتور میتواند در کنار این صفحه استفاده شود.
تک فاز یا سه فاز بودن موتور ضد انفجار
تک فاز یا سه فاز بودن بهخودیخود تعیینکننده سطح حفاظت انفجاری نیست. آنچه تعیین میکند موتور برای محیط مورد نظر مناسب است، گواهی و مارکینگ Ex آن است.
با این حال در پروژههای صنعتی، پالایشگاهی و پتروشیمی استفاده از الکتروموتور سه فاز بسیار رایجتر است؛ زیرا توانهای صنعتی بالاتر، راهاندازی مناسبتر و امکان استفاده گسترده از VFD را فراهم میکند.

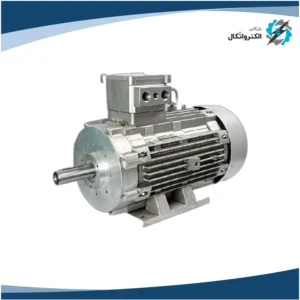

موتور Ex تک فاز نیز در بازار وجود دارد، اما برای انتخاب آن باید نوع راهاندازی، خازن و تأییدیه Ex مدار کامل مورد توجه قرار گیرد. وجود یک خازن یا تجهیز جانبی غیرمجاز میتواند انطباق مجموعه را تحت تأثیر قرار دهد.
انتخاب فریم، شفت و روش نصب
هنگام جایگزینی موتور ضد انفجار قدیمی، فقط توان و دور را مقایسه نکنید. فریم، قطر شفت، طول شفت، خار، فاصله پایهها، ارتفاع محور و نوع فلنج باید با تجهیز موجود تطابق داشته باشند.
روشهای نصب متداول شامل:
B3: موتور پایهدار
B5: موتور فلنجدار
B35: موتور پایه و فلنجدار
هستند. در پمپها و کمپرسورها، تطابق فلنج و کوپلینگ اهمیت ویژهای دارد.
اگر موتور به گیربکس هلیکال، گیربکس حلزونی یا گیربکس خورشیدی متصل شود، نوع اتصال و بارهای شعاعی و محوری نیز باید بررسی شوند.
آیا میتوان موتور ضد انفجار را با اینورتر راهاندازی کرد؟
در بسیاری از پروژهها بله، اما استفاده از VFD برای موتور Ex نیازمند بررسی دقیق است. نمیتوان فرض کرد هر موتور ضد انفجار با هر اینورتر و در هر محدوده فرکانسی قابل استفاده است.
کنترل دور میتواند الگوی خنککاری، جریان، تلفات و دمای موتور را تغییر دهد. در سرعتهای پایین، فن متصل به شفت نیز آهستهتر میچرخد و ممکن است خنککاری کاهش یابد. این موضوع برای موتور Ex بسیار مهم است زیرا دمای سطح بخشی از الزامات ایمنی تجهیز است.
استاندارد IEC 60079-14:2024 الزامات طراحی، انتخاب، نصب و بازرسی اولیه تجهیزات Ex را پوشش میدهد و انتخاب تجهیزات در نصبهای مناطق انفجاری را موضوعی فراتر از نصب معمولی در نظر میگیرد.
برخی محصولات WEG صراحتاً برای کاربرد با درایو فرکانس متغیر گزینههای تأییدشده دارند، اما شرایط آن باید مطابق دیتاشیت و Certificate همان موتور رعایت شود.
بنابراین هنگام سفارش موتور Ex برای VFD باید حداقل محدوده فرکانس، بار، نوع خنککاری، سنسورهای حرارتی و مارکینگ مجاز در حالت Converter Duty بررسی شود.
کابلگلند و جعبه ترمینال؛ جزئیات کوچک اما حیاتی
یکی از خطاهای جدی در پروژههای Ex این است که موتور دارای گواهی مناسب خریداری شود اما Cable Gland، Plug یا Terminal Box نامناسب روی آن نصب شود.
ورودی کابل بخشی از سیستم حفاظتی موتور است. نوع رزوه، سایز کابل، جنس گلند، نوع حفاظت و گواهی Ex باید با موتور و محیط تطابق داشته باشد.
همچنین ورودیهای بلااستفاده نباید با درپوش معمولی مسدود شوند؛ باید از Stop Plug مناسب و دارای تأییدیه مرتبط استفاده شود.
در موتورهای Ex db، تغییر غیراصولی جعبه ترمینال یا ایجاد سوراخ جدید روی بدنه میتواند ساختار گواهیشده تجهیز را از بین ببرد.
کاربردهای موتور ضد انفجار
صنایع نفت و گاز
پمپ انتقال مواد نفتی، کمپرسور، فن، تجهیزات فرایندی و سیستمهای جانبی از مصرفکنندگان اصلی موتورهای Ex هستند.
پالایشگاه و پتروشیمی
وجود هیدروکربنها، گازها و بخارات قابل اشتعال باعث میشود بخشهای مختلف سایت بر اساس Area Classification به Zoneهای مشخص تقسیم شوند.
صنایع رنگ و رزین
بخارات حلال در خطوط اختلاط، انتقال و تهویه میتوانند محیط قابل اشتعال ایجاد کنند.
صنایع شیمیایی
نوع ماده شیمیایی تعیین میکند کدام Gas Group و Temperature Class مورد نیاز است.
سیلو، صنایع غذایی و آرد
در این صنایع خطر همیشه گاز نیست؛ گردوغبار قابل اشتعال میتواند باعث انفجار گردوغبار شود و انتخاب موتور متناسب با Zone 21 یا 22 و گروه گردوغبار اهمیت دارد.
معادن
تجهیزات معادن زیرزمینی دارای الزامات متفاوت Group I هستند و نباید موتور گروه II صنعتی را بدون بررسی برای معدن استفاده کرد.
برندهای الکتروموتور ضد انفجار
در بازار، برندهای اروپایی و بینالمللی مختلفی موتورهای Hazardous Area تولید میکنند. مهمتر از نام برند، مدل دقیق، Certificate و مارکینگ Ex همان محصول است.
در دسته الکتروموتور خارجی میتوان برندهای مختلف را بررسی کرد. برای مثال WEG خانوادههای مختلفی از موتورهای Ex db، Ex eb، Ex ec و Ex t برای مناطق خطرناک عرضه میکند. سری W22Xdb این شرکت برای کاربردهای نفت، گاز، پتروشیمی و دیگر Hazardous Areaها تولید میشود.
VEM نیز موتورهای Flameproof با طراحی Ex db / db eb و گروه IIC در بخشی از محصولات خود ارائه میکند.
در گروه برندهای خارجی، زیمنس نیز در پروژههای صنعتی شناختهشده است. در زمان خرید محصولات جدید یا قدیمی زیمنس/اینوموتیکس باید Manufacturer، Certificate و سری واقعی محصول بررسی شود؛ زیرا نام تجاری بهتنهایی سطح حفاظت را مشخص نمیکند.
در پروژههایی که گزینه ایرانی مورد نظر است میتوان دسته الکتروموتور ایرانی و محصولات برندهایی مانند موتوژن را نیز بررسی کرد، اما برای هر پروژه انطباق گواهی مدل مورد نظر با مشخصات Ex الزامی است.
چه عواملی روی قیمت الکتروموتور ضد انفجار اثر میگذارند؟
قیمت موتور ضد انفجار معمولاً بالاتر از موتور عمومی با توان مشابه است؛ زیرا طراحی مکانیکی، آزمونها، گواهی، ساخت محفظه و کنترل کیفیت آن متفاوت است.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
توان و فریم: با افزایش توان، اندازه و هزینه موتور افزایش پیدا میکند.
نوع حفاظت: Ex db، Ex db eb، Ex tb یا سایر ساختارها میتوانند قیمت متفاوتی داشته باشند.
Gas Group: محصول IIC ممکن است ساختار و الزامات متفاوتی نسبت به IIB داشته باشد.
Temperature Class: تأمین T5 یا T6 میتواند نیازمند طراحی یا محدودیتهای خاص باشد.
Zone و EPL: سطح حفاظت مورد نیاز در انتخاب محصول مؤثر است.
IP: IP55، IP65 و IP66 یک مشخصه یکسان محسوب نمیشوند.
جنس بدنه: موتورهای صنعتی Flameproof اغلب پوسته چدنی مستحکمی دارند.
برند و Certificate: اعتبار گواهی، کشور سازنده و کیفیت ساخت روی قیمت اثر دارند.
لوازم جانبی: سنسور PTC یا PT100، هیتر ضد میعان، انکودر، ترمز، فن مستقل و Cable Glandهای Ex میتوانند هزینه نهایی را افزایش دهند.
قابلیت استفاده با VFD: موتور دارای تأییدیه برای Converter Duty ممکن است با موتور استاندارد تفاوت داشته باشد.
بنابراین مقایسه قیمت دو موتور صرفاً بر اساس «30 کیلووات 1500 دور» صحیح نیست؛ مارکینگ کامل Ex باید در کنار مشخصات مکانیکی و الکتریکی مقایسه شود.
نکات مهم در نصب موتور ضد انفجار
حتی بهترین موتور Ex اگر اشتباه نصب شود، ایمنی مورد انتظار را فراهم نمیکند. IEC 60079-14:2024 انتخاب، طراحی، نصب و بازرسی اولیه تجهیزات الکتریکی Ex را پوشش میدهد و بر اهمیت مستندسازی و صلاحیت افراد دخیل در نصب تأکید دارد.
پیش از نصب باید مشخصات پلاک با Hazardous Area Classification تطبیق داده شود.
Cable Glandها، Stop Plugها و لوازم جانبی باید مناسب نوع حفاظت باشند.
سیستم ارت باید مطابق طراحی پروژه اجرا شود.
Flamepath نباید رنگآمیزی، سنگزنی یا آسیب داده شود مگر مطابق دستورالعمل سازنده و الزامات تعمیر.
پیچهای محفظه نباید با پیچ معمولی نامناسب جایگزین شوند.
شرایط Ambient Temperature روی Certificate باید رعایت شود.
تغییر محل Terminal Box یا سوراخکاری بدنه بدون تأیید سازنده مجاز تلقی نمیشود.
پس از تعمیر یا تغییر اساسی نیز باید اطمینان حاصل شود که الزامات حفاظتی موتور همچنان برقرار هستند.
اشتباهات رایج هنگام انتخاب موتور ضد انفجار
انتخاب صرفاً بر اساس عبارت Ex: مارکینگ باید کامل خوانده شود.
نادیده گرفتن Zone: موتور Zone 2 الزاماً مناسب Zone 1 نیست.
اشتباه گرفتن IP با Explosion Protection: IP66 به معنی Ex نیست.
نادیده گرفتن Gas Group: موتور IIB را نمیتوان بدون بررسی در محیط نیازمند IIC استفاده کرد.
اشتباه گرفتن کلاس F با T4: F کلاس عایقی است و T4 کلاس دمای سطح در محیط انفجاری.
انتخاب موتور بر اساس نام ماده بدون Area Classification: طراحی ایمنی باید براساس مستندات پروژه انجام شود.
استفاده از گلند معمولی: Cable Gland بخشی از سیستم حفاظتی است.
استفاده از اینورتر بدون بررسی Certificate: کنترل دور میتواند دمای موتور را تغییر دهد.
تعمیر Flamepath مانند موتور معمولی: عملیات مکانیکی غیراصولی ممکن است حفاظت Ex را مختل کند.
چکلیست خرید الکتروموتور ضد انفجار
قبل از ثبت سفارش بهتر است اطلاعات زیر در اختیار تأمینکننده قرار گیرد:
- Zone محل نصب؛ 0، 1، 2، 20، 21 یا 22
- نوع خطر؛ Gas یا Dust
- نام ماده قابل اشتعال
- Gas Group یا Dust Group
- Temperature Class یا حداکثر دمای سطح
- EPL مورد نیاز
- نوع حفاظت مانند Ex db یا Ex tb
- استاندارد و Certificate مورد نیاز؛ ATEX، IECEx یا گواهی پروژه
- توان موتور
- دور و تعداد قطب
- ولتاژ و فرکانس
- فریم
- قطر و طول شفت
- B3، B5، B35 یا روش نصب دیگر
- IP مورد نیاز
- دمای محیط
- ارتفاع محل نصب
- Duty
- نوع بار؛ پمپ، فن، کمپرسور، گیربکس یا ماشین دیگر
- نیاز یا عدم نیاز به VFD
- محدوده فرکانس در صورت استفاده از اینورتر
- سنسورهای حرارتی مورد نیاز
- نوع Cable Gland و ورودی کابل
- شرایط خوردگی یا محیط دریایی
- نیاز به ترمز، انکودر، هیتر یا فن مستقل
سوالات متداول درباره الکتروموتور ضد انفجار
آیا موتور ضد انفجار هیچوقت داخل خودش جرقه ایجاد نمیکند؟
الزاماً خیر. پاسخ به نوع حفاظت بستگی دارد. در حفاظت Flameproof نوع d، فلسفه اصلی این است که محفظه بتواند انفجار داخلی را تحمل کرده و از انتقال مؤثر شعله به محیط اطراف جلوگیری کند. بنابراین تعریف موتور Ex صرفاً «موتوری که جرقه نمیزند» نیست.
آیا موتور Ex d برای Zone 1 مناسب است؟
مدلهای دارای سطح حفاظت و مارکینگ مناسب مانند Ex db … Gb بهطور معمول برای Zone 1 و Zone 2 استفاده میشوند. با این حال مارکینگ و Certificate مدل مشخص باید بررسی شود.
تفاوت IIB و IIC چیست؟
این حروف گروه گازی را مشخص میکنند. IIC شامل گازهایی با الزامات سختگیرانهتر مانند هیدروژن و استیلن است. اگر پروژه IIC بخواهد، انتخاب موتور صرفاً IIB کافی نیست.
T4 روی موتور چه معنایی دارد؟
T4 یعنی حداکثر دمای سطح تجهیز طبق کلاس مربوط نباید از 135 درجه سانتیگراد تجاوز کند. این موضوع با کلاس عایقی F متفاوت است.
تفاوت ATEX و IECEx چیست؟
ATEX یک چارچوب قانونی اتحادیه اروپا است و Directive 2014/34/EU الزامات تجهیزات مورد استفاده در اتمسفرهای بالقوه انفجاری را تعیین میکند. IECEx یک سیستم بینالمللی صدور گواهی مبتنی بر استانداردهای IEC برای تجهیزات Ex است.
آیا IP55 یعنی موتور ضد انفجار است؟
خیر. IP55 فقط میزان حفاظت محفظه در برابر ورود اجسام جامد و آب را بیان میکند. برای ضد انفجار بودن باید مارکینگ و گواهی Ex وجود داشته باشد.
موتور ضد انفجار برای گردوغبار با موتور گازی یکسان است؟
الزاماً خیر. برای گردوغبار، Zoneهای 20، 21 و 22 و گروههای IIIA، IIIB و IIIC مطرح هستند و حفاظتهایی مانند Ex t مورد استفاده قرار میگیرند. IEC 60079-31 الزامات حفاظت توسط محفظه برای گردوغبار را تعریف میکند.
آیا میتوان موتور ضد انفجار را تعمیر کرد؟
بله، اما تعمیر تجهیز Ex باید با حفظ الزامات حفاظتی و طبق رویه مناسب انجام شود. بهخصوص Flamepath، پیچها، محفظه و ورودی کابل نباید مانند یک موتور معمولی تغییر داده شوند.
آیا میتوان هر اینورتری را به موتور Ex متصل کرد؟
خیر. سازگاری موتور با Converter Duty، محدوده فرکانس، خنککاری، حفاظت حرارتی و شرایط Certificate باید بررسی شوند.
جمعبندی انتخاب الکتروموتور ضد انفجار
انتخاب الکتروموتور ضد انفجار با انتخاب یک موتور صنعتی معمولی تفاوت اساسی دارد. در موتور عمومی معمولاً توان، دور، فریم، ولتاژ و برند مهمترین معیارها هستند، اما در محیط مستعد انفجار ابتدا باید خطر محیط تعریف شود و سپس موتور متناسب با آن انتخاب شود.
Zone مشخص میکند اتمسفر انفجاری با چه احتمال و مدتی در محل وجود دارد. Gas Group یا Dust Group نوع ماده خطرناک را طبقهبندی میکند. Temperature Class حداکثر دمای سطح موتور را محدود میکند و EPL سطح حفاظت تجهیز را نشان میدهد. در کنار این مشخصات، نوع حفاظت مانند Ex db، Ex eb یا Ex tb تعیین میکند موتور با چه روش مهندسی از ایجاد یا گسترش منبع اشتعال جلوگیری میکند.
پس از تأیید این بخش میتوان مشخصات معمول موتور مانند توان، سرعت، تعداد قطب، ولتاژ، فریم، شفت، B3 یا B5، IP و راندمان را انتخاب کرد. در صورت استفاده از اینورتر نیز لازم است شرایط Converter Duty و محدودیت دمایی موتور بررسی شود.
برای پروژههای پالایشگاهی، پتروشیمی، نفت و گاز، صنایع شیمیایی، رنگ، دارویی، سیلو و سایر Hazardous Areaها، خرید یک موتور صرفاً با عنوان «ضد انفجار» کافی نیست. کد کامل Ex، Certificate، Zone، گروه ماده و T-Class باید با اسناد مهندسی پروژه تطبیق داشته باشند.
برای مشاهده مدلهای موجود میتوان محصولات دسته الکتروموتور ضد انفجار را بررسی کرد و برای مقایسه با موتورهای کاربرد عمومی به دسته اصلی الکتروموتور مراجعه کرد. در صورت نیاز به بررسی برندها نیز دستههای الکتروموتور WEG، الکتروموتور VEM، الکتروموتور زیمنس و الکتروموتور موتوژن امکان بررسی گزینههای مختلف را فراهم میکنند.
