الکتروموتور موتوژن؛ راهنمای تخصصی انتخاب، مشخصات فنی، انواع و کاربردها

الکتروموتور موتوژن یکی از شناخته‌شده‌ترین گزینه‌ها در میان الکتروموتورهای ایرانی است و سبد محصولات این برند از موتورهای القایی سه‌فاز و تک‌فاز تا موتور کولری، موتور مشعل، مدل‌های ضد انفجار، الکتروپمپ و نسل‌های جدید موتورهای پربازده را پوشش می‌دهد. تنوع بالای توان، تعداد قطب، جنس پوسته، فریم و شیوه نصب باعث شده محصولات موتوژن در پمپ‌ها، فن‌ها، گیربکس‌ها، کمپرسورها، نوار نقاله‌ها، ماشین‌آلات کشاورزی، تجهیزات ساختمانی و خطوط تولید استفاده شوند. وب‌سایت رسمی شرکت نیز موتوژن را تولیدکننده موتورهای صنعتی، خانگی و ضد انفجار معرفی کرده و خانواده‌های متنوع محصول را در فهرست تولیدات فعلی خود نمایش می‌دهد.

موتوژن فعالیت خود را در سال ۱۳۵۲ با نام «گلد الکتریک» و با هدف تولید الکتروموتورهای کولری آغاز کرد؛ تولید اولیه این محصولات تحت لیسانس وستینگهاوس آمریکا انجام می‌شد و با توسعه خطوط تولید، سبد محصولات شرکت به انواع مختلف ماشین‌های الکتریکی گسترش پیدا کرد. این سابقه برای خریدار صنعتی اهمیت دارد، اما در انتخاب یک موتور نباید فقط به نام برند یا قدمت تولیدکننده تکیه کرد؛ تیپ دقیق موتور، توان، دور، جریان، راندمان، فریم، IP، کلاس عایقی، نوع نصب و شرایط بار باید ملاک نهایی باشند.

موتوژن همچنین گواهینامه‌های سیستم مدیریتی مختلفی را در وب‌سایت رسمی خود منتشر کرده و امکان بررسی اصالت و وضعیت گارانتی محصول را نیز از طریق سامانه رسمی فراهم کرده است. شرایط گارانتی هر دستگاه روی کارت یا لیبل بسته‌بندی تعیین می‌شود؛ بنابراین هنگام خرید، مدت ضمانت یک مدل خاص باید از مدارک همان محصول بررسی شود و نباید برای همه تولیدات یک مدت ثابت فرض کرد.

اگر هدف خرید موتور برای یک دستگاه مشخص است، بهتر است ابتدا نیاز ماشین تعیین شود و سپس از بین محصولات الکتروموتور موتوژن گزینه متناسب انتخاب شود. توان بیشتر همیشه به معنی انتخاب بهتر نیست و دو موتور موتوژن با توان یکسان، در صورت تفاوت تعداد قطب، فریم، پوسته یا نوع راه‌اندازی می‌توانند رفتار کاملاً متفاوتی داشته باشند.

خانواده محصولات موتوژن و تفاوت آن‌ها

برای انتخاب درست دینام موتوژن ابتدا باید مشخص شود کدام خانواده محصول متناسب با کاربرد است. مهم‌ترین اشتباه در خرید این است که انتخاب فقط بر اساس «اسب بخار» انجام شود؛ برای مثال یک موتور سه اسب تک‌فاز دو خازن، یک موتور سه اسب سه‌فاز چهارپل و یک موتور سه اسب ضد انفجار اگرچه توان خروجی نزدیک دارند، از نظر مدار الکتریکی، قیمت، ابعاد، نحوه راه‌اندازی و محل استفاده معادل یکدیگر نیستند.

الکتروموتور سه‌فاز آلومینیومی موتوژن یکی از خانواده‌های اصلی این برند است. بر اساس اطلاعات فعلی سازنده، این سری در فریم‌های 56 تا 160 و در محدوده توان 0.06 تا 18.5 کیلووات تولید می‌شود. این موتورها تک‌دور و از نوع القایی هستند و در تیپ‌های مختلف با تعداد قطب متفاوت ارائه می‌شوند. بدنه آلومینیومی باعث کاهش وزن مجموعه می‌شود و به همین دلیل برای پمپ، فن، دستگاه‌های بسته‌بندی، تجهیزات کارگاهی و ماشین‌آلات سبک تا متوسط گزینه رایجی است.

برای مثال در سری آلومینیومی، موتور 80M2B با توان 1.1 کیلووات و دور نام‌گذاری‌شده 3000 دور با فریم 80 و بدنه آلومینیومی عرضه می‌شود؛ نمونه‌های چهارپل، شش‌پل و هشت‌پل نیز در همین خانواده وجود دارند. این تنوع نشان می‌دهد که عبارت «موتور موتوژن آلومینیومی» هنوز برای سفارش کافی نیست و حداقل توان، تعداد قطب و آرایش نصب نیز باید مشخص شود.

الکتروموتور سه‌فاز چدنی موتوژن بیشتر برای کاربردهای صنعتی سنگین‌تر مطرح است. اطلاعات رسمی محصولات چدنی، محدوده‌ای از حدود 0.75 تا 630 کیلووات و سرعت‌های اسمی خانواده‌های 3000، 1500، 1000 و 750 دور را نشان می‌دهد. موتوژن همچنین موتورهای فریم 400 را در توان‌های 355 تا 630 کیلووات تولید می‌کند که در رده موتورهای القایی ولتاژ پایین پرتوان قرار می‌گیرند.

بدنه چدنی نسبت به آلومینیوم سنگین‌تر است، اما استحکام مکانیکی بالایی ایجاد می‌کند. به همین دلیل برای پمپ‌های صنعتی بزرگ، کمپرسور، میکسر، نوار نقاله سنگین، آسیاب، ماشین‌آلات فرایندی و تجهیزاتی که موتور روی شاسی ثابت قرار می‌گیرد، بررسی مدل چدنی منطقی است. با این حال جنس پوسته نباید به‌تنهایی معیار قضاوت کیفیت باشد؛ مشخصات الکتریکی، راندمان، بلبرینگ، فریم، شرایط بار و شیوه نصب اهمیت بیشتری دارند.

الکتروموتور تک‌فاز موتوژن برای کاربردهایی طراحی شده که برق سه‌فاز در دسترس نیست. محصولات فعلی شرکت شامل تیپ‌های مختلف تک‌فاز آلومینیومی هستند؛ برای نمونه مدل‌های CR از توان‌های پایین مانند 0.09 و 0.12 کیلووات تا نمونه‌های بزرگ‌تر مانند 2.2 کیلووات دیده می‌شوند و سری CRS نیز در توان‌هایی مانند 0.55، 0.75، 1.1 و 2.2 کیلووات تولید شده است. تیپ و توان دقیق باید از محصول انتخابی کنترل شود.

در نام‌گذاری‌های متداول این محصولات، CR به موتورهای دارای خازن دائم و CRS به خانواده‌هایی با خازن دائم و خازن راه‌انداز اشاره دارد. در موتور دو خازنه، خازن Start برای بهبود شرایط راه‌اندازی وارد مدار شده و پس از شتاب‌گیری از مدار خارج می‌شود؛ بنابراین برای کاربردی مانند کمپرسور یا بعضی بالابرها که شروع حرکت دشوارتری دارند، نوع مدار راه‌انداز به اندازه توان نامی اهمیت پیدا می‌کند. مشخصات خازن و جریان هر موتور باید دقیقاً مطابق دیتاشیت همان تیپ باشد.

برای مشاهده سایر گزینه‌های این گروه، مقایسه محصولات موتوژن با دسته الکتروموتور تک فاز می‌تواند انتخاب را دقیق‌تر کند.

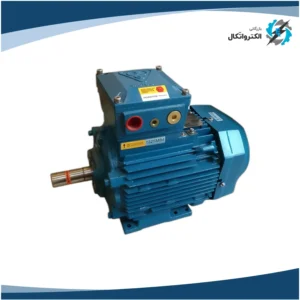

الکتروموتور ضد انفجار موتوژن برای محیط‌هایی تولید می‌شود که تجهیزات الکتریکی باید الزامات Hazardous Area را رعایت کنند. محصولات رسمی فعلی این خانواده در محدوده اعلام‌شده 0.37 تا 55 کیلووات، فریم‌های 80 تا 225، گروه گازی IIC، کلاس عایقی F و کلاس دمایی T4 ارائه شده‌اند و در نمونه‌های مختلف، درجه حفاظت تا IP66 نیز دیده می‌شود. مدل‌های دو، چهار، شش و هشت‌پل در این خانواده وجود دارند.

در محیط مستعد انفجار، صرفاً خرید یک موتور چدنی یا IP66 کافی نیست. IP فقط درجه حفاظت محفظه در برابر نفوذ اجسام جامد و آب را طبقه‌بندی می‌کند؛ الزامات مربوط به اتمسفر انفجاری در مجموعه استانداردهای IEC 60079 تعریف می‌شوند. استاندارد IEC 60034-5 نیز صراحتاً بیان می‌کند که IP به‌تنهایی نوع حفاظت در محیط گاز یا گردوغبار انفجاری را تعیین نمی‌کند.

بنابراین در پروژه‌های نفت، گاز، پتروشیمی، رنگ و حلال ابتدا باید Zone، گروه گازی، کلاس دمایی و مارکینگ Ex پروژه تعیین شود و سپس از میان محصولات الکتروموتور ضد انفجار مدل مناسب انتخاب شود.

موتوژن علاوه بر موتورهای عمومی، موتور مشعل نیز تولید می‌کند. برای نمونه، مدل‌های تک‌فاز آلومینیومی مخصوص مشعل با فلنج B5 و سرعت‌های مختلف در سبد تولیدات شرکت وجود دارند؛ مدل CR80M4A با توان 0.55 کیلووات نمونه‌ای از موتور مخصوص مشعل گازی است.

این محصولات را نباید صرفاً با یک الکتروموتور مشعل هم‌توان جایگزین کرد؛ قطر فلنج، طول شفت، جهت نصب، توان، دور، جریان و سازگاری مکانیکی با فن و پمپ مشعل باید بررسی شوند.

خانواده دیگر، موتورهای کولری موتوژن است. در سری سنتی، تیپ‌های CR و CRS دیده می‌شوند و تولیدکننده سری CRS را به‌عنوان ساختار Capacitor Run-Start معرفی می‌کند. موتوژن هم‌زمان موتورهای جدید مغناطیس دائم و سیستم‌های BLDC کولری را نیز توسعه داده است؛ برای نمونه موتور PM5000 دارای کنترل الکترونیکی و مشخصاتی از جمله راندمان IE5 در صفحه رسمی محصول است.

مشخصات فنی که پیش از خرید دینام موتوژن باید بررسی شوند

نام برند تنها شروع انتخاب است. برای سفارش صحیح باید ابتدا پلاک یا دیتاشیت محصول بررسی شود. استاندارد IEC 60034-1 الزامات پایه مربوط به Rating و Performance ماشین‌های الکتریکی دوار را تعریف می‌کند و ویرایش جاری آن در سال 2026 منتشر شده است؛ بنابراین مشخصاتی مانند توان نامی، شرایط Duty، ولتاژ، فرکانس و حدود عملکرد باید در چهارچوب اطلاعات سازنده تفسیر شوند.

توان موتور معمولاً بر حسب کیلووات و گاهی اسب بخار بیان می‌شود. یک اسب بخار تقریباً 0.746 کیلووات است، اما در بازار رده‌های استاندارد معمولاً با مقادیری مانند 0.75، 1.1، 1.5، 2.2، 3، 4، 5.5، 7.5، 11، 15، 18.5، 22 و 30 کیلووات شناخته می‌شوند. توان درج‌شده روی پلاک، توان مکانیکی نامی شفت در شرایط تعریف‌شده سازنده است و نباید با توان ورودی الکتریکی اشتباه گرفته شود.

دور موتور مشخصه دوم است. در شبکه 50 هرتز، سرعت سنکرون موتورهای دو، چهار، شش و هشت‌پل به‌ترتیب 3000، 1500، 1000 و 750 دور در دقیقه است؛ سرعت واقعی روتور القایی به دلیل Slip کمی کمتر خواهد بود. به همین دلیل یک موتور موتوژن که در بازار 1500 دور نامیده می‌شود ممکن است روی پلاک سرعت واقعی حدود 1450 دور داشته باشد.

رابطه سرعت سنکرون برابر است با:

Ns = 120 × f / P

که در آن Ns سرعت سنکرون، f فرکانس و P تعداد قطب‌هاست.

این تفاوت در انتخاب موتور بسیار مهم است. موتور 3000 دور و 1500 دور حتی در صورت برابر بودن توان، قابل جایگزینی مستقیم نیستند؛ زیرا سرعت و گشتاور شفت متفاوت است.

گشتاور نامی را می‌توان به شکل تقریبی از رابطه زیر محاسبه کرد:

T = 9550 × P / n

برای نمونه یک موتور 7.5 کیلووات با سرعت واقعی نزدیک 1450 rpm حدود 49 نیوتن‌متر گشتاور نامی ایجاد می‌کند. اگر همان توان روی موتوری با سرعت نزدیک 2900 rpm باشد، گشتاور تقریباً نصف می‌شود. بنابراین برای اتصال موتور به گیربکس صنعتی فقط کیلووات کافی نیست و گشتاور، دور و Service Factor مجموعه باید بررسی شوند.

تک‌فاز یا سه‌فاز بودن نیز باید بر اساس شبکه و نوع کاربرد انتخاب شود. در توان‌های صنعتی و زمانی که شبکه سه‌فاز وجود دارد، معمولاً استفاده از الکتروموتور سه فاز انتخاب ساده‌تری است، زیرا موتور القایی سه‌فاز برای ایجاد میدان دوار به خازن راه‌انداز نیاز ندارد. موتور تک‌فاز زمانی اهمیت پیدا می‌کند که فقط برق 220 تا 230 ولت تک‌فاز در محل وجود داشته باشد.

ولتاژ و سربندی به‌خصوص در موتورهای سه‌فاز نباید نادیده گرفته شود. ممکن است روی پلاک موتوری دو ولتاژ مانند 220/380 یا 380/660 همراه با علامت Δ/Y درج شده باشد. برای نمونه محصولات سه‌فاز رسمی موتوژن با ترکیب‌های ولتاژی متفاوتی عرضه می‌شوند. نحوه اتصال ستاره یا مثلث باید دقیقاً مطابق پلاک انجام شود و وجود شش ترمینال به‌تنهایی به معنی مجاز بودن هر نوع سربندی نیست.

فریم سایز تعیین‌کننده ابعاد مکانیکی پایه موتور است. ارتفاع مرکز شفت، فاصله سوراخ‌های نصب، قطر شفت و ابعاد فلنج با فریم ارتباط دارند. اگر موتور برای جایگزینی دستگاه فعلی خریداری می‌شود، ممکن است توان و دور کاملاً صحیح باشند ولی به دلیل تفاوت فریم یا شفت، موتور جدید روی دستگاه نصب نشود.

نحوه نصب نیز اهمیت دارد. آرایش‌هایی مانند B3 برای موتور پایه‌دار، B5 برای موتور فلنج‌دار و B35 برای موتور دارای پایه و فلنج استفاده می‌شوند. موتوژن در محصولات مختلف آرایش‌های نصب متفاوتی ارائه می‌دهد؛ برای مثال نمونه‌های B5 و B35 در موتورهای عمومی و ضد انفجار فعلی شرکت قابل مشاهده‌اند.

درجه حفاظت IP مشخص می‌کند محفظه چه سطحی از حفاظت در برابر تماس، اجسام خارجی و نفوذ آب دارد. IEC 60034-5 استاندارد تخصصی طبقه‌بندی IP برای ماشین‌های دوار است. در محصولات موتوژن، IP دقیق به خانواده و تیپ محصول بستگی دارد؛ به‌عنوان نمونه در موتورهای آلومینیومی عمومی مدل‌های IP54 و در موتورهای چدنی و ضد انفجار مدل‌های IP55 و بالاتر وجود دارند. بنابراین IP را باید از کد دقیق محصول خواند، نه از روی برند.

راندمان موتور در کارکردهای طولانی اهمیت اقتصادی زیادی دارد. استاندارد IEC 60034-30-1:2025 کلاس‌های راندمان موتورهای AC متصل به شبکه را برای محدوده مشخصی از موتورهای 0.12 تا 1000 کیلووات و موتورهای 2، 4، 6 و 8‌پل تعریف می‌کند. در انتخاب موتور برای کارخانه‌ای که موتور هزاران ساعت در سال روشن است، اختلاف راندمان حتی اگر کوچک باشد می‌تواند روی مصرف انرژی بلندمدت اثر بگذارد.

در تولیدات جدید موتوژن نیز محصولات با رده‌های راندمانی بالاتر دیده می‌شوند؛ برای نمونه شرکت یک موتور سه‌فاز آلومینیومی 0.18 کیلووات دوپل با IE4 و خانواده موتورهای مغناطیس دائم کولری با راندمان IE5 را در وب‌سایت رسمی خود فهرست کرده است. این مشخصات به همان مدل‌ها مربوط‌اند و نباید به کل محصولات تعمیم داده شوند.

انتخاب الکتروموتور موتوژن بر اساس دستگاه و شرایط کار

انتخاب حرفه‌ای از «بار» شروع می‌شود، نه از موتور. ابتدا باید مشخص شود دستگاه به چه توان، سرعت، گشتاور و شرایط راه‌اندازی نیاز دارد. مقاله راهنمای انتخاب الکتروموتور نیز برای بررسی جزئی‌تر معیارهای عمومی انتخاب موتور قابل استفاده است.

برای پمپ سانتریفیوژ، سرعت موتور باید با سرعت طراحی‌شده پمپ منطبق باشد. پمپی که برای حدود 2900 دور طراحی شده است نباید بدون بررسی با موتور 1450 دور راه‌اندازی شود و عکس آن نیز صحیح نیست. تغییر سرعت پمپ می‌تواند نقطه کاری را به‌شدت تغییر دهد. علاوه بر دور، توان موردنیاز در نقطه کاری پمپ، Service Factor و نحوه اتصال شفت باید کنترل شوند.

برای فن و هواکش علاوه بر توان و دور، اینرسی پروانه و منحنی بار اهمیت دارد. موتور بزرگ‌تر یا سریع‌تر الزاماً باددهی مطلوب‌تری ایجاد نمی‌کند. تغییر نامناسب دور می‌تواند توان مصرفی، صدا و تنش مکانیکی فن را افزایش دهد.

در کمپرسور، گشتاور راه‌اندازی اهمیت بیشتری پیدا می‌کند. این مسئله در مدل تک‌فاز به‌خصوص تعیین می‌کند که موتور CR یا موتور دو خازنه CRS مناسب‌تر است. انتخاب باید بر اساس شرایط واقعی استارت کمپرسور انجام شود، نه اینکه صرفاً یک موتور هم‌اسب جایگزین موتور قبلی شود.

برای بالابر و تجهیزات نگهدارنده بار، علاوه بر توان و گشتاور باید روش توقف نیز بررسی شود. اگر بار پس از قطع برق باید در جای مشخص نگه داشته شود، ممکن است نیاز به الکتروموتور ترمزدار یا مجموعه موتور و ترمز مناسب وجود داشته باشد. استفاده از ترمز صرفاً برای «توقف سریع‌تر» نیست؛ در بعضی ماشین‌ها نقش نگهدارنده ایمنی بار را نیز بر عهده دارد.

در نوار نقاله، میکسر و تجهیزات انتقال قدرت موتور موتوژن اغلب همراه با گیربکس استفاده می‌شود. برای کاهش دور می‌توان با توجه به بار از گیربکس هلیکال یا گیربکس حلزونی استفاده کرد. انتخاب نسبت تبدیل باید از سرعت خروجی مورد نیاز شروع شود و سپس گشتاور خروجی، راندمان گیربکس و ضریب سرویس کنترل گردد.

در کاربردهای کار مداوم باید Duty موتور بررسی شود. IEC 60034-1 چارچوب Rating و Duty ماشین‌های الکتریکی را مشخص می‌کند و S1 یکی از شناخته‌شده‌ترین حالت‌ها برای کار پیوسته است. اینکه یک موتور بتواند از نظر مکانیکی روشن بماند لزوماً به معنی مناسب بودن آن برای بار نامی دائمی نیست؛ مشخصات Duty سازنده ملاک است.

انتخاب پوسته آلومینیوم یا چدن نیز بهتر است از شرایط نصب نتیجه گرفته شود. برای توان‌های پایین و متوسط، آلومینیوم وزن مجموعه را کاهش می‌دهد. در تجهیزات ثابت صنعتی و محیط‌هایی که مقاومت مکانیکی اهمیت بیشتری دارد، چدن گزینه متداولی است. با این حال اگر دو مدل هر دو از نظر توان، IP، راندمان، فریم و بار مناسب باشند، تصمیم نهایی می‌تواند بر اساس وزن، قیمت، موجودی و نیاز مکانیکی دستگاه انجام شود.

کار با اینورتر موضوع دیگری است که باید پیش از سفارش مشخص شود. اینورتر می‌تواند فرکانس و سرعت موتور سه‌فاز را کنترل کند، اما کارکرد طولانی در فرکانس بسیار پایین ممکن است خنک‌کاری موتورهای دارای فن متصل به شفت را کاهش دهد. همچنین در فرکانس بالاتر از مقدار پایه، محدودیت‌های مکانیکی، عایقی و گشتاور مطرح می‌شوند. IEC نیز برای ماشین‌های مورد استفاده در Power Drive System راهنماهای جداگانه‌ای در مجموعه استانداردهای 60034 دارد.

برای جایگزینی یک موتور قدیمی، بهترین روش این است که عکس واضح پلاک تهیه شود و علاوه بر آن قطر و طول شفت، اندازه خار، فاصله پایه‌ها، نوع فلنج و ارتفاع مرکز شفت اندازه‌گیری شوند. اگر علت خرابی موتور قبلی اضافه‌بار، گیرپاژ پمپ، خرابی گیربکس یا ناهم‌راستایی بوده باشد، نصب یک موتور نو بدون رفع عیب می‌تواند خرابی را دوباره تکرار کند.

اثر دمای محیط، ارتفاع و بلبرینگ در عملکرد موتور موتوژن

توان نامی موتور در هر شرایط محیطی قابل استفاده نیست. دمای زیاد محیط و افزایش ارتفاع از سطح دریا، شرایط دفع حرارت را تغییر می‌دهند. استانداردهای جدید IEC نیز هنگام تعریف Rating موتور، Ambient Temperature و Altitude را جزو پارامترهای مؤثر در محدوده کاری در نظر می‌گیرند.

برای انتخاب اولیه می‌توان از ضرایب زیر استفاده کرد؛ در پروژه نهایی، دیتاشیت و تأیید سازنده همان تیپ موتور بر هر جدول عمومی مقدم است.

جدول تأثیر ارتفاع از سطح دریا بر حداکثر توان خروجی الکتروموتور موتوژن

یعنی اگر موتور قرار است در ارتفاع قابل توجه نصب شود، نمی‌توان همیشه کل توان نامی درج‌شده روی پلاک را بدون بررسی شرایط حرارتی استفاده کرد. این موضوع در تجهیزات دائم‌کار، محیط‌های بسته و موتورهایی که تحت بار سنگین فعالیت می‌کنند اهمیت بیشتری پیدا می‌کند.

جدول تأثیر دمای محیط بر حداکثر توان خروجی الکتروموتور موتوژن

در دمای بالا علاوه بر Derating، سلامت سیستم تهویه نیز باید بررسی شود. گرفتگی دریچه‌های ورودی هوا، شکستگی پروانه، پوشیده‌شدن پره‌های پوسته با گردوغبار یا قرار گرفتن موتور بسیار نزدیک به منبع حرارت می‌تواند دمای واقعی سیم‌پیچ را افزایش دهد.

یکی دیگر از مشخصات کاربردی برای تعمیرات، شماره بلبرینگ موتور است. در موتورهای موتوژن، نوع بلبرینگ با فریم و در فریم‌های بزرگ‌تر با تعداد قطب ارتباط دارد. صفحات رسمی محصولات موتوژن نیز برای نمونه فریم 132 بلبرینگ 6308-2Z و برای بسیاری از مدل‌های فریم 160 بلبرینگ 6309-2Z را در دو سمت موتور نشان می‌دهند.

جدول سایز بلبرینگ الکتروموتور موتوژن بر اساس فریم

در فریم‌های بزرگ‌تر، تعداد قطب نیز وارد انتخاب می‌شود:

این جدول برای شناسایی اولیه قطعه بسیار کاربردی است، اما هنگام سفارش بلبرینگ تعمیراتی باید کد کامل موتور و دیتاشیت همان تیپ بررسی شود؛ زیرا تجهیزات سفارشی، نوع بار، آرایش نصب یا طراحی خاص می‌توانند انتخاب یاتاقان را تغییر دهند.

خرابی بلبرینگ معمولاً با نشانه‌هایی مانند افزایش صدا، لرزش، دمای موضعی و لقی شفت همراه است. تعویض صرف بلبرینگ بدون پیدا کردن علت اصلی همیشه مشکل را حل نمی‌کند. ناهم‌راستایی کوپلینگ، کشش زیاد تسمه، روانکاری نامناسب، بار محوری خارج از طراحی و نصب نادرست نیز می‌توانند عمر یاتاقان را کاهش دهند.

کاربردهای رایج و نکات نصب و نگهداری الکتروموتور موتوژن

تنوع تولیدات موتوژن باعث شده یک موتور واحد را نتوان برای تمام کاربردها پیشنهاد کرد. مدل‌های سه‌فاز عمومی برای پمپ، فن، کمپرسور و ماشین‌آلات؛ مدل‌های تک‌فاز برای تجهیزات فاقد شبکه سه‌فاز؛ موتورهای کولری برای سیستم‌های سرمایش تبخیری؛ موتور مشعل برای تجهیزات حرارتی و مدل‌های Ex برای محیط‌های مستعد انفجار طراحی شده‌اند. این گستردگی مستقیماً در سبد محصول فعلی سازنده مشاهده می‌شود.

در پمپ آب و پمپ صنعتی، یکی از مهم‌ترین معیارها هم‌خوانی توان و دور با منحنی پمپ است. محصولات موتوژن حتی شامل الکتروپمپ‌های خانگی جتی و بشقابی نیز هستند؛ برای نمونه پمپ‌های تک‌فاز فعلی این شرکت با حفاظت حرارتی و مشخصات اختصاصی خود عرضه می‌شوند.

در گیربکس صنعتی معمولاً موتور چهارپل نزدیک 1500 دور یکی از گزینه‌های رایج است، اما این یک قانون مطلق نیست. گیربکس باید برای سرعت ورودی، توان و بار موردنظر انتخاب شده باشد. موتور دوپل 3000 دور را نباید بدون بررسی حداکثر سرعت مجاز به گیربکسی که برای ورودی حدود 1400 rpm انتخاب شده متصل کرد.

در نوار نقاله و میکسر، گشتاور راه‌اندازی و اینرسی بار اهمیت بیشتری پیدا می‌کند. یک موتور ممکن است از نظر توان دائم مناسب باشد اما در لحظه استارت نتواند مجموعه را به حرکت درآورد. در چنین مواردی نسبت گیربکس، راه‌اندازی تحت بار، تعداد استارت در ساعت و روش کنترل موتور باید هم‌زمان محاسبه شوند.

در فن و دمنده، موتور معمولاً با باری روبه‌رو است که رفتار گشتاور آن با سرعت تغییر می‌کند. استفاده از VFD در بعضی سامانه‌ها امکان تنظیم دبی هوا را فراهم می‌کند، اما موتور و سیستم خنک‌کاری آن باید برای محدوده فرکانسی برنامه‌ریزی‌شده مناسب باشند.

برای افزایش طول عمر موتور، هم‌راستایی یا Alignment اهمیت زیادی دارد. اگر موتور و پمپ با کوپلینگ مستقیم متصل شوند، عدم هم‌محوری می‌تواند بار اضافی روی بلبرینگ‌ها ایجاد کند. اگر انتقال با تسمه انجام شود، کشش بیش از اندازه تسمه نیز بار شعاعی شفت را افزایش می‌دهد.

قبل از اولین روشن‌کردن موتور سه‌فاز، جهت چرخش باید با دستگاه هماهنگ باشد. در بسیاری از موتورهای سه‌فاز، تغییر جای دو فاز جهت چرخش را معکوس می‌کند؛ اما این عملیات باید در حالت بی‌برق و توسط فرد متخصص انجام شود.

تنظیم حفاظت اضافه‌بار نیز باید بر اساس جریان واقعی پلاک موتور باشد، نه صرفاً کیلووات یا یک جدول عمومی. موتور 7.5 کیلووات از دو تیپ متفاوت ممکن است جریان نامی یکسانی نداشته باشد. ولتاژ، راندمان و ضریب توان روی جریان اثر دارند.

در نگهداری دوره‌ای، بهتر است جریان هر فاز، دمای بلبرینگ، صدای موتور، لرزش، وضعیت پیچ‌های پایه و مسیر تهویه کنترل شود. افزایش تدریجی جریان یا لرزش می‌تواند قبل از توقف کامل دستگاه، نشانه یک مشکل مکانیکی یا الکتریکی باشد.

برای موتورهای سه‌فاز نیز عدم تعادل ولتاژ باید جدی گرفته شود. اگر ولتاژ فازها نامتعادل باشد، جریان سیم‌پیچ‌ها می‌تواند نامتعادل شده و دمای موتور افزایش پیدا کند. بنابراین در موتوری که بدون افزایش بار مکانیکی داغ شده است، بررسی کیفیت شبکه یکی از مراحل عیب‌یابی است.

در موتورهای تک‌فاز، خرابی خازن یا مدار راه‌انداز می‌تواند باعث وزوزکردن موتور، کاهش گشتاور استارت یا ناتوانی در شروع حرکت شود. اگر موتور در حالت Stall باقی بماند نباید برای مدت طولانی روشن نگه داشته شود، زیرا جریان بالا می‌تواند دمای سیم‌پیچ را سریعاً افزایش دهد.

در مورد موتورهای ضد انفجار، تعمیرات حساس‌تر است. بازکردن یا ماشین‌کاری اجزایی که بخشی از سیستم حفاظت Ex هستند نباید مانند موتور عمومی انجام شود؛ نوع حفاظت و الزامات گواهی باید حفظ شوند. IP نیز جایگزین بررسی Ex نیست.

موتوژن برای محصولات خود شبکه خدمات پس از فروش و سامانه بررسی اصالت و گارانتی ارائه می‌دهد. در زمان خرید، نگهداری لیبل جعبه، کارت گارانتی و اطلاعات کد محصول می‌تواند در پیگیری خدمات و شناسایی دقیق قطعات کمک‌کننده باشد.

قیمت، اصالت و نکاتی که هنگام خرید موتور موتوژن نباید نادیده گرفت

قیمت الکتروموتور موتوژن تنها از توان موتور تعیین نمی‌شود. یک موتور 5.5 کیلووات می‌تواند تک‌فاز یا سه‌فاز، دوپل یا چهارپل، آلومینیومی یا چدنی، پایه‌دار یا فلنج‌دار، عمومی یا ضد انفجار باشد. بنابراین عبارت‌هایی مانند «قیمت دینام موتوژن 7.5 اسب» برای استعلام دقیق کافی نیستند.

توان و فریم اولین عوامل اثرگذارند. با افزایش توان، مقدار مواد مصرفی، ابعاد روتور و استاتور و فریم افزایش پیدا می‌کند؛ اما رابطه قیمت کاملاً خطی نیست و نوع سری نیز اثر دارد.

جنس پوسته عامل بعدی است. یک مدل چدنی و یک مدل آلومینیومی هم‌توان ممکن است فریم، وزن، ساختار و قیمت متفاوتی داشته باشند.

تعداد قطب نیز روی طراحی موتور اثر دارد. موتور 3000 دور دوپل و موتور 1500 دور چهارپل حتی در یک توان ثابت از نظر سیم‌پیچ و مشخصه کاری یکسان نیستند.

نوع برق در قیمت مؤثر است. موتور تک‌فاز به مدار راه‌انداز و در مدل‌های مختلف به خازن، رله یا مکانیزم قطع‌کن نیاز دارد، در حالی که موتور سه‌فاز ساختار راه‌اندازی داخلی ساده‌تری دارد.

نوع نصب نیز مهم است. فلنج B5، آرایش B35 یا مدل‌های خاص می‌توانند با نسخه B3 تفاوت قیمت داشته باشند.

سطح راندمان عامل دیگری است. موتورهای راندمان بالاتر ممکن است قیمت اولیه بیشتری داشته باشند، اما در کاربرد دائم باید هزینه انرژی طی عمر تجهیز نیز محاسبه شود. استاندارد جاری IEC 60034-30-1 برای موتورهای داخل محدوده خود، کلاس‌های IE را بر مبنای شرایط و روش‌های استاندارد تعریف می‌کند.

مدل‌های خاص مانند ضد انفجار نیز نباید با موتور عمومی هم‌توان مقایسه مستقیم شوند. برای مثال محصولات ضد انفجار فعلی موتوژن دارای مشخصات تخصصی مانند IIC و T4 هستند و طراحی حفاظتی متفاوتی نسبت به موتور عمومی دارند.

هنگام خرید بهتر است «کد محصول» و تیپ کامل موتور ثبت شود. برای مثال عبارت 132M4 اطلاعات بسیار بیشتری از جمله فریم و تعداد قطب در اختیار خریدار می‌گذارد، در حالی که عبارتی مانند «موتور 10 اسب» هنوز مبهم است.

برای بررسی اصالت نیز اتکا به ظاهر رنگ یا پلاک کافی نیست. سازنده امکان بررسی اصالت و گارانتی را از طریق سامانه رسمی خود فراهم کرده است.

یک چک‌لیست کاربردی برای سفارش شامل توان، دور، تعداد فاز، ولتاژ، فریم، قطر شفت، نوع نصب، IP، Duty، جنس پوسته، نوع بار و شرایط محیطی است. در کاربردهای خاص باید نیاز به ترمز، سنسور حرارتی، اینورتر یا حفاظت ضد انفجار نیز مشخص شود.

هنگام تعویض موتور موجود، بهتر است علاوه بر عکس پلاک، یک عکس از نحوه نصب و اندازه شفت نیز تهیه شود. این کار از خطاهایی مانند سفارش فلنج اشتباه، تفاوت قطر شفت یا تغییر ارتفاع محور جلوگیری می‌کند.

سوالات متداول و جمع‌بندی انتخاب الکتروموتور موتوژن

موتوژن چه نوع الکتروموتورهایی تولید می‌کند؟

سبد فعلی محصولات شرکت شامل موتورهای سه‌فاز آلومینیومی و چدنی، انواع موتور تک‌فاز، مدل‌های ضد انفجار، موتور کولری، موتور مشعل و محصولات الکتریکی تخصصی دیگر است. شرکت همچنین در سال‌های اخیر محصولات جدیدی مانند موتورهای مغناطیس دائم و موتورهای محرکه خودروهای الکتریکی را توسعه داده است.

موتور موتوژن آلومینیومی تا چه توانی تولید می‌شود؟

طبق اطلاعات رسمی فعلی، خانواده سه‌فاز آلومینیومی عمومی در فریم‌های 56 تا 160 و بازه توان 0.06 تا 18.5 کیلووات تولید می‌شود. مدل دقیق و تعداد قطب باید جداگانه بررسی شود.

موتور چدنی موتوژن چه بازه توانی دارد؟

در خانواده موتورهای سه‌فاز چدنی، تولیدات موتوژن دامنه گسترده‌ای تا 630 کیلووات را پوشش می‌دهند و فریم‌های بزرگ 400 نیز در محدوده 355 تا 630 کیلووات ساخته می‌شوند.

موتور موتوژن 1500 دور واقعاً 1500 rpm می‌چرخد؟

در موتور القایی چهارپل 50 هرتز، 1500 rpm سرعت سنکرون میدان است. سرعت واقعی روتور به دلیل Slip مقداری کمتر است؛ بنابراین باید مقدار Rated Speed روی پلاک همان موتور ملاک قرار گیرد.

برای پمپ موتور 1500 دور بهتر است یا 3000 دور؟

به طراحی پمپ بستگی دارد. پمپی که برای حدود 2900 rpm طراحی شده باید با موتور دوپل مناسب کار کند و پمپ طراحی‌شده برای حدود 1450 rpm به موتور چهارپل نیاز دارد. هیچ‌کدام به صورت مطلق «بهتر» نیستند.

موتور موتوژن تک خازن بهتر است یا دو خازن؟

انتخاب به گشتاور راه‌اندازی بار بستگی دارد. سری‌های CR و CRS ساختار متفاوتی دارند و برای هر دستگاه باید مشخصات Start Torque و جریان بررسی شود. وجود دو خازن به‌تنهایی به معنی بهتر بودن برای تمام کاربردها نیست. نمونه‌های مختلف هر دو خانواده در سبد رسمی موتوژن وجود دارند.

آیا موتور موتوژن با اینورتر کار می‌کند؟

بسیاری از موتورهای سه‌فاز القایی می‌توانند در سیستم درایو استفاده شوند، اما محدوده فرکانس، گشتاور، تهویه، عایق و محدودیت سرعت باید برای همان مدل بررسی شود. کاهش زیاد دور می‌تواند خنک‌کاری فن متصل به شفت را کاهش دهد و افزایش فرکانس نیز محدودیت‌های مکانیکی و گشتاوری ایجاد می‌کند. مجموعه استانداردهای IEC 60034 برای ماشین‌های مورد استفاده در Power Drive Systems راهنماهای تخصصی دارد.

آیا IP55 به معنی ضد آب بودن کامل موتور است؟

خیر. IP یک طبقه‌بندی مشخص برای سطح حفاظت محفظه در برابر اجسام جامد و آب است و نباید آن را با «ضدآب کامل» یا حفاظت در برابر تمام شرایط محیطی یکی دانست. خوردگی، مواد شیمیایی، میعان و محیط انفجاری مسائل جداگانه‌ای هستند.

آیا موتور IP66 موتوژن ضد انفجار است؟

خیر. IP و Ex دو مفهوم جدا هستند. موتور ضد انفجار باید علاوه بر مشخصات مکانیکی و IP، مارکینگ و طراحی Ex متناسب با محیط داشته باشد. موتوژن مدل‌های ضد انفجار با گروه IIC، T4 و تیپ‌های مختلف تولید می‌کند، اما انتخاب باید بر اساس مشخصات پروژه انجام شود.

برای بالابر چه موتور موتوژنی مناسب است؟

توان، ظرفیت بار، سرعت بالابری، نسبت گیربکس و گشتاور استارت باید محاسبه شوند. در کاربردی که نگهداری بار پس از قطع برق ضروری است، بررسی موتور یا مجموعه الکتروموتور ترمزدار اهمیت بیشتری دارد.

اگر موتور قبلی سوخته باشد، کافی است موتور موتوژن هم‌توان جایگزین شود؟

نه همیشه. ابتدا باید علت سوختن قبلی مشخص شود. اضافه‌بار، گیرکردن پمپ، خرابی بلبرینگ، کشش بیش از اندازه تسمه، افت یا عدم تعادل ولتاژ و تهویه نامناسب از عواملی هستند که می‌توانند موتور جدید را نیز تحت فشار قرار دهند.

هنگام جایگزینی موتور چه اطلاعاتی لازم است؟

مهم‌ترین اطلاعات شامل توان، دور واقعی، ولتاژ، تعداد فاز، جریان، فریم، نوع نصب، قطر و طول شفت، IP، کلاس عایقی و Duty است. عکس پلاک و اندازه‌های مکانیکی احتمال انتخاب اشتباه را به شکل قابل توجهی کاهش می‌دهند.

آیا موتور موتوژن برای کار دائم مناسب است؟

این موضوع باید از Duty همان مدل مشخص شود. موتورهایی که برای S1 رتبه‌بندی شده‌اند برای کار مداوم در شرایط نامی تعریف‌شده طراحی می‌شوند، اما بار، تهویه، دمای محیط و ارتفاع همچنان باید در محدوده مجاز باقی بمانند. IEC 60034-1 چارچوب Rating و شرایط کار ماشین‌های الکتریکی را تعیین می‌کند.

چطور بلبرینگ مناسب موتور موتوژن را پیدا کنیم؟

بهترین روش استفاده از کد کامل موتور و دیتاشیت است. فریم می‌تواند یک راهنمای اولیه باشد؛ برای نمونه در محصولات رسمی فریم 132 بلبرینگ‌های 6308-2Z و در بسیاری از مدل‌های فریم 160 بلبرینگ 6309-2Z دیده می‌شود. در فریم‌های بزرگ و کاربردهای خاص، تعداد قطب و نوع بار نیز باید بررسی شوند.

در نهایت، انتخاب الکتروموتور موتوژن نباید به برند، قیمت یا اسب بخار محدود شود. موتوری بهترین انتخاب است که توان و گشتاور آن با بار هماهنگ باشد، دور مناسب دستگاه را تأمین کند، فریم و شفت آن بدون ایجاد تنش مکانیکی نصب شوند، IP آن با محیط سازگار باشد و جریان و Duty آن در محدوده صحیح قرار گیرند.

برای کاربردهای عمومی کوچک می‌توان مدل‌های آلومینیومی یا تک‌فاز را بررسی کرد؛ در ماشین‌آلات صنعتی سنگین‌تر، موتورهای سه‌فاز چدنی گزینه مهمی هستند؛ برای محیط مستعد انفجار باید به سراغ مدل Ex رفت و در کاربردهایی مانند کولر و مشعل بهتر است از موتور تخصصی همان کاربرد استفاده شود. دامنه محصولات فعلی موتوژن هر یک از این خانواده‌ها را پوشش می‌دهد.

برای مقایسه گسترده‌تر نیز می‌توان ابتدا دسته اصلی الکتروموتور را بررسی کرد، سپس در بخش الکتروموتور ایرانی به مقایسه محصولات پرداخت و در نهایت با توجه به شبکه برق، نوع کاربرد و شرایط محیطی بین الکتروموتور سه فاز، الکتروموتور تک فاز، الکتروموتور ضد انفجار و سایر خانواده‌ها انتخاب نهایی را انجام داد.
