الکتروموتور مشعل

همین تفاوت باعث می‌شود انتخاب موتور مخصوص مشعل نسبت به انتخاب یک الکتروموتور عمومی حساس‌تر باشد. ممکن است دو موتور هر دو 550 وات باشند، اما یکی دارای سرعت نزدیک 2800 دور و شفت متناسب با یک فن کوچک باشد و دیگری یک موتور چهارپل با سرعت اسمی خانواده 1500 دور، فلنج B5 و ساختار شفت مخصوص یک مشعل مشخص باشد. برای نمونه، موتوژن موتورهای 0.55 کیلووات مخصوص مشعل با تیپ‌های ICR80M4A و HCR80M4A، بدنه آلومینیومی، نصب B5 و سرعت خانواده 1500 دور تولید می‌کند. در مقابل، خانواده موتورهای مشعل الکتروژن از 50 وات تا 750 وات گسترده شده و مدل 750 وات آن به‌صورت سه فاز عرضه می‌شود.

موتور مشعل چگونه در فرآیند احتراق کار می‌کند؟

برای شناخت صحیح موتور مشعل ابتدا باید نقش آن را در کل فرآیند احتراق دید. در یک مشعل Forced-Draft یا دمنده‌دار، اکسیژن مورد نیاز احتراق فقط به جریان طبیعی هوا وابسته نیست؛ فن سانتریفیوژ یا دمنده، هوا را با فشار مشخص وارد هد احتراق می‌کند. فن معمولاً روی محور موتور یا از طریق مجموعه مکانیکی متصل به آن می‌چرخد. در طراحی‌های متداول، مجموعه Fan Burner از محفظه فن، پروانه و الکتروموتور فلنجی تشکیل شده است.

با دریافت فرمان روشن‌شدن از ترموستات، پرشرسوئیچ یا کنترلر دیگ، توالی راه‌اندازی آغاز می‌شود. در کنترل‌های حرفه‌ای مشعل، فن پیش از ورود سوخت فعال می‌شود تا هوای تازه از محفظه احتراق عبور کند. این مرحله برای تخلیه مخلوط‌ها و گازهای باقی‌مانده اهمیت دارد. در نمونه کنترلرهای صنعتی Siemens، موتور فن در ابتدای برنامه Start فعال می‌شود، دمپر هوا به موقعیت تعیین‌شده می‌رود و مرحله Pre-purge انجام می‌شود؛ همچنین سیگنال پرشرسوئیچ هوا بخشی از کنترل ایمنی توالی است.

این مسئله یک نکته مهم در عیب‌یابی ایجاد می‌کند: روشن‌نشدن مشعل الزاماً به معنی خرابی سیستم جرقه یا شیر گاز نیست. اگر موتور فن نتواند شروع به حرکت کند، خازن آن ضعیف شده باشد، پروانه گیر کرده باشد یا دور موتور آن‌قدر پایین بیاید که فشار هوا به مقدار لازم نرسد، کنترلر ممکن است اصلاً اجازه ورود سوخت را صادر نکند.

در مشعل‌های گازی، وظیفه اصلی موتور معمولاً چرخاندن فن هوای احتراق است. تنظیم صحیح حجم هوا به همراه سیستم گاز باعث تشکیل نسبت مناسب هوا و سوخت می‌شود. مقدار هوای بیش از حد یا کمتر از نیاز می‌تواند کیفیت احتراق را تغییر دهد؛ به همین دلیل در مشعل‌های دارای دمپر، وضعیت دمپر و عملکرد واقعی فن باید همراه یکدیگر تنظیم شوند. تولیدکنندگان تجهیزات احتراق نیز تأکید می‌کنند که عملکرد آیرودینامیکی فن از نظر Air Flow و Pressure باید با بار حرارتی و ساختار مشعل هماهنگ باشد.

در مشعل گازوئیلی ساختار می‌تواند پیچیده‌تر باشد. در برخی طراحی‌ها، یک موتور مشترک علاوه بر فن، پمپ سوخت را نیز به حرکت درمی‌آورد. در مدارهای متداول Oil Burner، راه‌اندازی موتور هم‌زمان موجب فعالیت سیستم فن و تأمین فشار پمپ می‌شود؛ البته این یک قانون برای تمام مشعل‌ها نیست و بعضی طراحی‌های جدید می‌توانند موتور جداگانه برای فن و پمپ داشته باشند. بنابراین هنگام تعویض موتور مشعل گازوئیلی باید سمت دوم شفت، نوع کوپلینگ پمپ، شکل انتهای شفت و بار مکانیکی پمپ نیز کنترل شود. راهنماهای فنی مشعل‌های روغنی وجود موتور، خازن، کنترلر و پمپ را در یک مجموعه نشان می‌دهند و در بعضی سری‌های صنعتی نیز مجموعه Fan and Pump Motor به‌عنوان یک واحد مشترک تعریف می‌شود.

در مشعل دوگانه‌سوز نیز موتور باید با آرایش مکانیکی همان دستگاه سازگار باشد. در چنین تجهیزی ممکن است هنگام کار با گاز، موتور عملاً فن را بچرخاند اما در حالت سوخت مایع همان مجموعه برای پمپ گازوئیل نیز انتقال قدرت ایجاد کند. از این رو عبارت «موتور 550 وات مشعل» هنوز اطلاعات کافی برای سفارش نیست و نوع مشعل گازی، گازوئیلی یا دوگانه‌سوز باید مشخص شود.

ساختار فنی موتور مشعل؛ از روتور و خازن تا شفت و فلنج

بخش بزرگی از موتورهای مشعل متداول بازار از خانواده موتورهای القایی AC هستند. در مدل‌های تک فاز، استاتور دارای سیم‌پیچ اصلی و مدار کمکی است و بسته به طراحی، از خازن برای ایجاد شرایط راه‌اندازی و کار مناسب استفاده می‌شود. در یک مدار واقعی Oil Burner، خازن در کنار موتور تک فاز و Burner Control Box به‌وضوح بخشی از مدار الکتریکی مجموعه است.

از نظر مکانیکی، روتور، شفت، بلبرینگ یا یاتاقان‌ها، پوسته، سیم‌پیچ، فلنج و محل اتصال خازن از اجزای اصلی موتور هستند. چیزی که موتور مشعل را از بسیاری از موتورهای General Purpose متمایز می‌کند، هندسه مکانیکی آن است. در موتورهای مخصوص مشعل، ابعاد فلنج باید با پوسته فن تطبیق داشته باشد و طول و قطر شفت باید متناسب با محل قرارگیری پروانه طراحی شده باشد.

در مدل‌های گازوئیلی یا دوگانه‌سوز ممکن است شفت از طرف دیگر موتور نیز برای اتصال پمپ مورد استفاده قرار گیرد. بنابراین در زمان خرید باید مشخص شود موتور تک‌سرشفت یا دوسرشفت است. همچنین ممکن است انتهای شفت برای کوپلینگ دارای سطح تخت، خار، شیار یا ابعاد اختصاصی باشد. همین جزئیات علت اصلی آن است که نمی‌توان هر الکتروموتور تک فاز با توان مشابه را بدون بررسی جایگزین موتور اصلی مشعل کرد.

یکی دیگر از مشخصه‌های مهم، دور موتور است. اینجا نباید فرض کرد تمام موتورهای مشعل 2800 دور هستند. بسیاری از موتورهای کوچک فن مشعل از نوع دوپل بوده و سرعت کاری آن‌ها در شبکه 50 هرتز معمولاً در محدوده‌ای پایین‌تر از سرعت سنکرون 3000 rpm قرار می‌گیرد؛ نمونه‌های تجاری 50 تا 550 وات الکتروژن با دورهای حدود 2700 تا 2850 rpm در بازار دیده می‌شوند. اما موتورهای مخصوص مشعل چهارپل نیز وجود دارند؛ نمونه رسمی 0.55 کیلووات موتوژن برای مشعل گازی و گازوئیلی با تیپ HCR80M4A در خانواده 1500 دور و نصب B5 تولید می‌شود.

این اختلاف دور بسیار مهم است، زیرا عملکرد فن مستقیماً به سرعت آن وابسته است. قرار دادن یک موتور 2800 دور به‌جای موتور طراحی‌شده برای حدود 1500 دور ـ حتی اگر توان هر دو یکسان باشد ـ می‌تواند سرعت پروانه را به‌طور جدی افزایش دهد. برعکس، موتور کم‌سرعت‌تر ممکن است نتواند فشار و هوادهی لازم را ایجاد کند. بنابراین RPM روی پلاک موتور قبلی یکی از اطلاعات غیرقابل‌چشم‌پوشی در خرید موتور مشعل است.

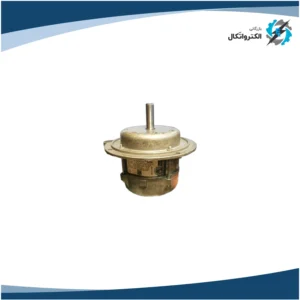

توان نیز فقط بخشی از مشخصات موتور است. خانواده رسمی موتورهای مشعل الکتروژن شامل توان‌های 50، 100، 120، 150، 175، 240، 370، 450، 550 و 750 وات است؛ محصول 750 وات در این خانواده به‌عنوان موتور سه فاز معرفی شده است.

جدول مشخصات عمومی الکتروموتور مشعل

مقادیر بالا نباید به‌عنوان یک استاندارد ثابت برای تمام موتورهای مشعل تفسیر شوند. IEC 60034-1 الزامات عمومی Rating و Performance ماشین‌های الکتریکی دوار را تعریف می‌کند و IEC 60034-5 نیز سیستم درجه حفاظت محفظه موتورهای دوار را پوشش می‌دهد؛ اما مشخصات واقعی هر موتور باید از پلاک و دیتاشیت همان مدل خوانده شود.

درجه حفاظت IP نیز یکی دیگر از معیارهای خرید است. IP میزان حفاظت محفظه در برابر ورود اجسام جامد و آب را توصیف می‌کند و خودِ این کد براساس سیستم استاندارد تعریف می‌شود. موتورخانه ممکن است محیطی دارای گردوغبار، رطوبت، نشتی آب یا آلودگی باشد؛ بااین‌حال نباید بدون مراجعه به پلاک موتور فرض کرد تمام موتورهای مشعل IP40، IP44 یا IP55 هستند.

انتخاب موتور مشعل بر اساس توان، دور، نوع سوخت و ابعاد نصب

مهم‌ترین اشتباه در خرید موتور مشعل، انتخاب محصول فقط از روی وات است. توان موتور اهمیت دارد، اما توان مورد نیاز در اصل از بار مکانیکی فن و تجهیزات متصل به شفت ناشی می‌شود. مقدار هوای مورد نیاز احتراق، فشار مورد نیاز فن، شکل پروانه، راندمان فن، سرعت دوران و در مشعل گازوئیلی بار پمپ سوخت، همگی روی توان لازم اثر دارند. متخصصان فناوری فن مشعل نیز عملکرد فن را براساس فشار و دبی مورد نیاز سیستم احتراق بررسی می‌کنند، نه فقط ظرفیت حرارتی اسمی مشعل.

به همین دلیل جمله «هرچه ظرفیت حرارتی مشعل بیشتر باشد حتماً باید موتور مشخصی با وات ثابت انتخاب شود» بیش از حد ساده‌سازی‌شده است. ظرفیت حرارتی بالاتر معمولاً به هوای احتراق بیشتری نیاز دارد، اما رابطه توان موتور با ظرفیت مشعل یک تبدیل ثابت و خطی نیست. دو مشعل با ظرفیت حرارتی نزدیک می‌توانند به دلیل طراحی متفاوت فن، افت فشار هد احتراق یا سیستم سوخت‌رسانی، موتورهای متفاوتی داشته باشند. برای تعویض موتور، مشخصات OEM یا پلاک موتور قبلی معمولاً مرجع مطمئن‌تری هستند.

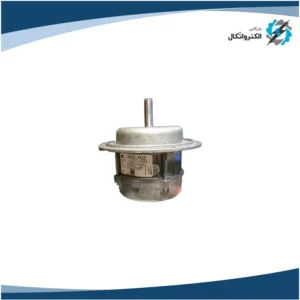

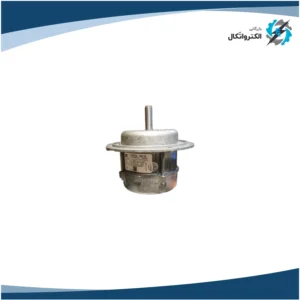

در مدل‌های کوچک، موتورهای 50، 100، 125، 150، 175 و 240 وات برای مجموعه‌های کم‌ظرفیت‌تر دیده می‌شوند و در محصولات بزرگ‌تر توان‌های 370، 450 و 550 وات متداول هستند. خانواده الکتروژن نیز این گستره را تا 750 وات سه فاز ادامه می‌دهد. این اعداد فقط نشان‌دهنده تنوع بازار هستند و نباید بدون تطابق مکانیکی و الکتریکی به‌عنوان جدول عمومی ظرفیت مشعل استفاده شوند.

در انتخاب تک فاز یا سه فاز نیز باید طراحی اصلی دستگاه حفظ شود. بیشتر موتورهای کوچک مشعل تک فاز هستند؛ در مقابل، برای توان‌های بالاتر استفاده از موتور سه فاز امکان‌پذیر است. الکتروژن برای نمونه محصول 750 وات سری HN را به‌صورت سه فاز عرضه می‌کند. برای بررسی تفاوت کلی این دو ساختار می‌توان دسته الکتروموتور سه فاز را در کنار مدل‌های تک فاز مقایسه کرد.

سرعت موتور باید بدون تغییر عمدی نسبت به طراحی اصلی انتخاب شود. اگر روی موتور قبلی 2700، 2750 یا 2850 rpm درج شده است، به‌احتمال زیاد با یک موتور دوپل سروکار دارید؛ انتخاب یک موتور چهارپل با سرعت بسیار پایین‌تر ممکن است هوادهی لازم را از بین ببرد. در طرف مقابل، وجود مدل‌های چهارپل مخصوص مشعل نشان می‌دهد نمی‌توان قانون «همه موتورهای مشعل 3000 دور هستند» را پذیرفت. موتوژن برای نمونه موتور 0.55 کیلووات ICR80M4A را برای مشعل گازی و HCR80M4A را برای کاربرد گازی و گازوئیلی در خانواده سرعت 1500 دور تولید می‌کند.

فلنج و شفت به‌اندازه مشخصات الکتریکی اهمیت دارند. هنگام جایگزینی بهتر است قطر شفت با کولیس اندازه‌گیری شود و طول بیرون‌زدگی شفت، شکل انتهای شفت، تعداد سوراخ‌های فلنج، قطر دایره پیچ‌ها، قطر سنتر فلنج و ضخامت محل اتصال ثبت شوند. نصب B5 در نمونه‌های مخصوص مشعل موتوژن نیز نشان می‌دهد نوع Mounting بخشی از مشخصات رسمی محصول است.

در موتور گازوئیلی باید وضعیت اتصال به پمپ سوخت نیز بررسی شود. اگر موتور قبلی از سمت عقب پمپ را به حرکت درمی‌آورد، موتور جایگزین باید از نظر طول شفت و کوپلینگ دقیقاً با این بخش هماهنگ باشد. در راهنماهای Oil Burner، پمپ و موتور هر دو بخشی از مجموعه عملیاتی مشعل هستند و تنظیم هوای احتراق نیز باید در شرایط واقعی به کمک ابزار اندازه‌گیری احتراق انجام شود.

جهت چرخش نیز نباید نادیده گرفته شود. پروانه سانتریفیوژ برای جهت معینی طراحی شده و چرخش اشتباه می‌تواند دبی و فشار فن را به‌شدت کاهش دهد. بنابراین حتی اگر موتور از نظر وات، دور و ابعاد نصب مناسب باشد، جهت Rotation باید با موتور اصلی و طراحی پروانه تطبیق داشته باشد.

خازن موتور تک فاز باید مطابق مشخصات سازنده انتخاب شود. استفاده از خازن با ظرفیت دلخواه با هدف «قوی‌ترشدن» موتور روش درستی نیست. در مدارهای واقعی مشعل تک فاز، خازن بخشی از مدار موتور است و خرابی آن می‌تواند روی توانایی استارت اثر بگذارد.

برای پروژه‌ای که موتور قبلی در دسترس نیست، بهتر است پیش از خرید حداقل ظرفیت مشعل، برند و مدل دستگاه، نوع سوخت، مشخصات فن، برق ورودی، تعداد دور و نقشه نصب استخراج شود. در انتخاب عمومی موتور نیز مقاله راهنمای انتخاب الکتروموتور می‌تواند برای بررسی توان، سرعت، فاز و شرایط بار استفاده شود.

مدل‌ها، توان‌های متداول و مقایسه موتورهای مشعل

در بازار ایران بخش مهمی از موتورهای مشعل در خانواده‌های تولید داخل قرار می‌گیرند. دسته الکتروموتور ایرانی شامل سازندگانی است که برخی از آن‌ها علاوه بر الکتروموتور عمومی، محصولات تخصصی برای تجهیزات گرمایشی و مشعل نیز تولید می‌کنند.

یکی از گسترده‌ترین سری‌های موجود، خانواده موتور مشعل الکتروژن است. فهرست رسمی این تولیدکننده توان‌های 50، 100، 120، 150، 175، 240، 370، 450، 550 و 750 وات را برای خانواده Burner Motor نمایش می‌دهد. همچنین مدل‌های 370، 450 و 550 وات در سری HN و مدل‌های کوچک‌تر در سری HA عرضه می‌شوند و مدل 750 وات HN سه فاز است.

در سوی دیگر، موتوژن موتورهای 0.55 کیلووات مخصوص مشعل دارد. تیپ ICR80M4A برای مشعل گازی و HCR80M4A برای مشعل گازی و گازوئیلی معرفی شده‌اند و مشخصات رسمی آن‌ها شامل توان 0.55 کیلووات، بدنه آلومینیومی و نصب B5 است.

در نام‌گذاری رسمی محصولات موتوژن، تیپ‌های ICR80M4A و HCR80M4A ثبت شده‌اند؛ بنابراین هنگام درج اطلاعات محصول بهتر است کد روی پلاک یا کاتالوگ رسمی مبنای نهایی قرار گیرد.

انتخاب میان دو برند نباید فقط براساس قیمت انجام شود. در موتور جایگزین، تطابق ابعادی با پوسته مشعل اولویت نخست است. ممکن است یک مدل 550 وات از نظر کیفیت و توان کاملاً مناسب باشد، اما به دلیل اختلاف دور یا فلنج قابل نصب روی مشعل موجود نباشد. تفاوت مهم دیگری نیز میان سری‌های موجود دیده می‌شود: موتورهای کوچک الکتروژن عمدتاً در گروه موتورهای دوربالا دیده می‌شوند، در حالی که سری 0.55 کیلووات مخصوص مشعل موتوژن چهارپل است.

موتور مشعل 550 وات یک مشخصه کامل نیست. عبارت کامل‌تر می‌تواند شامل «550 وات، تک فاز، دور مشخص، فلنج مشخص، شفت متناسب با مشعل گازی یا گازوئیلی» باشد.

نصب، حفاظت و عیب‌یابی موتور فن مشعل

از آنجا که موتور مشعل بخشی از تجهیز احتراقی است، نصب و سرویس آن نباید مانند یک موتور مستقل روی میز کارگاه در نظر گرفته شود. سازندگان مشعل تصریح می‌کنند که عملیات نصب، تعمیر و بازکردن تجهیزات باید پس از قطع منبع برق و توسط افراد دارای صلاحیت انجام شود. همچنین تنظیم نهایی احتراق باید با تجهیزات اندازه‌گیری مناسب صورت گیرد.

پیش از روشن‌کردن موتور جدید، فن باید آزادانه حرکت کند. اگر پروانه به پوسته گیر کرده، بلبرینگ فن یا موتور قفل شده یا جسم خارجی وارد هوزینگ شده باشد، موتور در زمان استارت جریان بالایی می‌کشد. تعویض موتور بدون رفع این مشکل می‌تواند باعث تکرار خرابی شود.

در مرحله بعد باید هم‌راستایی شفت و پروانه کنترل شود. پروانه نباید روی شفت لق باشد و نباید خارج از مرکز نصب شود. در سرعت‌های 2700 تا 2850 دور، عدم بالانس می‌تواند به لرزش محسوس، افزایش بار روی بلبرینگ‌ها و صدای غیرعادی منجر شود.

در مشعل گازوئیلی، کوپلینگ موتور و پمپ نیز باید بررسی شود. کوپلینگ آسیب‌دیده می‌تواند علاوه بر ایجاد صدا، باعث شود موتور بچرخد اما پمپ نتواند فشار مناسب سوخت ایجاد کند. از طرف دیگر گیرپاژ پمپ می‌تواند بار غیرعادی به موتور وارد کند. راهنماهای فنی Oil Burner بر عملکرد صحیح Pump و آماده‌سازی آن قبل از بهره‌برداری تأکید می‌کنند.

خازن خراب یکی از موارد مهم در موتورهای تک فاز است. اگر موتور هنگام فرمان Start فقط صدای وزوز ایجاد کند، با تأخیر راه بیفتد یا نتواند پروانه را از سکون حرکت دهد، خازن یکی از قطعاتی است که باید در کنار سیم‌پیچ، ولتاژ ورودی و وضعیت مکانیکی فن بررسی شود. وجود خازن در مدار واقعی موتور مشعل تک فاز نیز در نقشه‌های سازندگان دیده می‌شود. البته وزوزکردن الزاماً به معنی خرابی خازن نیست؛ گیرکردن شفت، افت ولتاژ یا ایراد سیم‌پیچ نیز می‌تواند علائم مشابه ایجاد کند.

افت ولتاژ عامل دیگری است که نباید نادیده گرفته شود. موتور تک فاز برای ولتاژ نامی مشخص طراحی شده و کاهش جدی ولتاژ می‌تواند شرایط راه‌اندازی آن را مختل کند. در کنترل‌های ایمنی صنعتی نیز افت ولتاژ تا نقطه‌ای که عملکرد ایمن مشعل تضمین نشود می‌تواند باعث Shut-down یا Lockout شود.

اگر موتور روشن می‌شود اما مشعل بعد از چند ثانیه خطا می‌دهد، باید مشخص شود آیا پرشرسوئیچ هوا فشار لازم را دریافت می‌کند یا خیر. در توالی‌های کنترلی استاندارد، پس از شروع Pre-purge باید Air Pressure Switch وضعیت صحیح را اعلام کند؛ در غیر این صورت کنترلر می‌تواند سیکل استارت را متوقف کند. در چنین وضعیتی تعویض کورکورانه کنترلر، جرقه‌زن یا شیر گاز بدون بررسی فن و موتور می‌تواند هزینه غیرضروری ایجاد کند.

اگر موتور کار می‌کند ولی هوادهی کم است، موارد متعددی باید بررسی شوند: جهت چرخش اشتباه، دور نامناسب موتور جایگزین، کثیفی پروانه، گرفتگی مسیر مکش، بسته‌بودن بیش از حد دمپر یا ایراد مکانیکی فن. تنظیم نهایی دمپر هوا نیز باید با آنالیز واقعی احتراق انجام شود، نه فقط بر اساس ظاهر شعله. در دستورالعمل‌های مشعل صنعتی، تنظیم Air Damper همراه با اندازه‌گیری پارامترهای احتراق توصیه شده است.

داغ‌شدن بیش از حد موتور نیز می‌تواند از انتخاب توان پایین‌تر، اضافه‌بار فن، خرابی بلبرینگ، ولتاژ نامناسب، تعداد استارت بالا، تهویه ضعیف یا ایراد سیم‌پیچ ناشی شود. کلاس عایقی نباید با «اجازه داغ‌شدن نامحدود موتور» اشتباه گرفته شود. استاندارد IEC 60034-1 محدوده‌های Rating و Performance موتور را در شرایط تعریف‌شده بررسی می‌کند و بهره‌برداری باید مطابق مشخصات نامی همان محصول باشد.

یکی از موارد مهم سرویس دوره‌ای، بررسی صدای بلبرینگ است. صدای زوزه مکانیکی، افزایش تدریجی لرزش یا لقی شفت می‌تواند نشانه فرسودگی یاتاقان باشد. تعمیر یا تعویض به‌موقع بلبرینگ معمولاً بسیار کم‌هزینه‌تر از ادامه کار تا آسیب روتور، شفت یا سیم‌پیچ است.

محیط موتورخانه نیز باید مورد توجه قرار گیرد. نفوذ آب، گردوغبار شدید یا آلودگی روغنی می‌تواند روی عملکرد موتور اثر بگذارد. درجه IP هر محصول باید از پلاک خوانده شود و نباید یک موتور با حفاظت پایین‌تر را در محیطی خارج از شرایط طراحی آن نصب کرد. طبقه‌بندی IP موتورهای دوار در IEC 60034-5 تعریف شده است.

راهنمای خرید موتور مشعل و پاسخ به سوالات رایج

در خرید موتور مشعل، بهترین روش این است که از مشخصات موتور فعلی و مدل دقیق خود مشعل شروع کنید. خرید صرفاً براساس عبارت‌هایی مانند «موتور مشعل ایران رادیاتور»، «دینام مشعل گازی» یا «موتور مشعل 550 وات» ممکن است کافی نباشد؛ زیرا حتی در یک توان، موتورهای مختلف می‌توانند از نظر سرعت و ساختار نصب متفاوت باشند.

برای جایگزینی دقیق بهتر است از پلاک موتور قدیمی عکس واضح گرفته شود و اطلاعات توان، ولتاژ، جریان، فرکانس، RPM و نوع فاز ثبت شود. سپس قطر و طول شفت، تعداد سرشفت، ابعاد فلنج، فاصله سوراخ‌های نصب و جهت گردش بررسی شوند. اگر مشعل گازوئیلی یا دوگانه‌سوز است، وضعیت اتصال پمپ نیز باید ثبت شود.

آیا می‌توان الکتروموتور معمولی را به جای موتور مشعل نصب کرد؟

در بعضی پروژه‌های کاملاً مهندسی‌شده می‌توان موتوری با مشخصات معادل طراحی کرد، اما برای تعویض مستقیم معمولاً انتخاب یک موتور General Purpose صرفاً با توان مشابه کافی نیست. فلنج، شفت، سرعت، جهت گردش و محل قرارگیری پروانه باید یکسان باشند. وجود محصولات اختصاصی مشعل با نصب B5 و شفت مخصوص نیز نشان می‌دهد طراحی مکانیکی جزء مشخصات این خانواده است.

موتور مشعل چند دور است؟

یک عدد ثابت وجود ندارد. در بسیاری از موتورهای کوچک فن مشعل از ساختار دوپل استفاده می‌شود و سرعت واقعی مدل‌های بازار در محدوده حدود 2700 تا 2850 rpm قرار می‌گیرد، اما موتورهای مخصوص مشعل چهارپل نیز وجود دارند. موتوژن برای نمونه مدل‌های 0.55 کیلووات مخصوص مشعل را در خانواده 1500 دور ارائه می‌کند. بنابراین RPM موتور قبلی باید مبنای خرید باشد.

موتور مشعل تک فاز است یا سه فاز؟

هر دو نوع وجود دارد. بخش بزرگی از مدل‌های کوچک تک فاز هستند، اما در توان بالاتر مدل سه فاز نیز عرضه می‌شود؛ برای مثال محصول 750 وات HN الکتروژن سه فاز است.

تفاوت موتور مشعل گازی و گازوئیلی چیست؟

در مشعل گازی، موتور عمدتاً فن هوای احتراق را به حرکت درمی‌آورد. در بسیاری از مشعل‌های گازوئیلی، مجموعه موتور علاوه بر فن ممکن است با پمپ سوخت نیز ارتباط مکانیکی داشته باشد؛ بنابراین دوسرشفت بودن و نوع کوپلینگ می‌تواند اهمیت پیدا کند. آرایش دقیق بسته به طراحی سازنده متفاوت است.

چرا موتور مشعل وزوز می‌کند ولی نمی‌چرخد؟

خرابی خازن، افت ولتاژ، گیرکردن پروانه، خرابی بلبرینگ، مشکل سیم‌پیچ یا بار بیش از حد از احتمالات اصلی هستند. در مدل تک فاز، خازن بخشی از مدار موتور است و باید هنگام عیب‌یابی بررسی شود.

چرا مشعل بعد از روشن‌شدن فن وارد مرحله جرقه نمی‌شود؟

یکی از احتمالات این است که سیستم کنترل تأیید مناسب فشار هوا را دریافت نکرده باشد. در توالی‌های حرفه‌ای، موتور فن ابتدا Pre-purge را انجام می‌دهد و پرشرسوئیچ هوا باید عملکرد مناسب سیستم هوادهی را تأیید کند؛ در غیر این صورت Burner Control می‌تواند سیکل را متوقف کند.

آیا موتور قوی‌تر باعث بهترشدن شعله می‌شود؟

الزاماً خیر. هدف، تأمین دبی و فشار هوای طراحی‌شده است، نه نصب بزرگ‌ترین موتور ممکن. توان بیشتر بدون تطابق دور و فن حتی می‌تواند شرایط سیستم را نامناسب کند. فن مشعل باید از نظر Airflow و Pressure با نیاز سیستم احتراق هماهنگ باشد.

آیا می‌توان به جای موتور 2750 دور، موتور 1500 دور نصب کرد؟

در تعویض مستقیم معمولاً خیر، مگر اینکه سازنده مشعل چنین جایگزینی را تأیید کرده یا سیستم فن بازطراحی شود. اختلاف شدید سرعت می‌تواند هوادهی و فشار فن را تغییر دهد. موتورهای 1500 دور مخصوص مشعل وجود دارند، اما برای مشعل‌هایی طراحی شده‌اند که از ابتدا با همان سرعت و مشخصات مکانیکی کار می‌کنند.

چرا بعضی موتورهای مشعل دوسرشفت هستند؟

در بعضی مشعل‌های سوخت مایع، یک طرف شفت فن را می‌چرخاند و طرف دیگر برای انتقال حرکت به پمپ استفاده می‌شود. همین موضوع یکی از تفاوت‌های مهم موتورهای مخصوص مشعل با موتورهای عمومی است.

آیا نسل جدید موتورهای مشعل حتماً AC دور ثابت هستند؟

خیر. در تجهیزات مدرن‌تر، موتورهای EC و سیستم‌های کنترل سرعت نیز در فن‌های Burner استفاده می‌شوند. این فناوری می‌تواند سرعت را مستقل‌تر از فرکانس شبکه تنظیم کند و امکان Modulation وسیع‌تر هوا را فراهم سازد. ebm-papst برای Fan Burnerهای مدرن، فناوری EC با قابلیت کنترل سرعت و Modulation بالا ارائه می‌کند.

در نهایت، انتخاب موتور مشعل باید با نگاه سیستمی انجام شود. وظیفه این قطعه صرفاً تولید حرکت دورانی نیست؛ موتور باید در زمان مشخص سیکل استارت به دور برسد، هوای کافی را از طریق فن تأمین کند و در برخی مشعل‌های سوخت مایع بار پمپ را نیز تحمل کند. عملکرد درست آن بخشی از زنجیره‌ای است که Pre-purge، کنترل فشار هوا، جرقه، ورود سوخت و تشکیل شعله را به هم متصل می‌کند.

برای خرید، قبل از هر چیز باید توان، دور، فاز، ولتاژ، شفت، فلنج و نوع سوخت مشعل مشخص شوند. در موتور تک فاز ظرفیت صحیح خازن و در مشعل گازوئیلی ساختار اتصال پمپ نیز اهمیت دارد. در صورتی که موتور فعلی قرار است تعویض شود، تطابق پلاک و ابعاد مکانیکی مطمئن‌تر از انتخاب محصول صرفاً براساس وات است.

برای مدل‌های کوچک و متوسط می‌توان گزینه‌های تخصصی الکتروموتور الکتروژن را بررسی کرد؛ خانواده رسمی Burner Motor این سازنده توان‌هایی از 50 تا 750 وات را پوشش می‌دهد. برای کاربردهایی که ساختار چهارپل، نصب فلنجی و مدل مخصوص مشعل مورد نیاز است نیز محصولات الکتروموتور موتوژن شامل نمونه‌های 0.55 کیلووات تخصصی گازی و گازی–گازوئیلی هستند.

مهم‌تر از برند، تطابق موتور با مشعل واقعی است. موتوری که توان مناسبی دارد اما دور، شفت یا فلنج آن اشتباه است، انتخاب صحیحی نیست. همان‌طور که یک موتور کوچک‌تر از نیاز می‌تواند با افت دور و اضافه‌بار روبه‌رو شود، نصب موتور نامتناسب با سرعت بالاتر نیز می‌تواند شرایط آیرودینامیکی فن را از محدوده طراحی خارج کند.

در نتیجه برای انتخاب حرفه‌ای موتور فن مشعل، بهتر است ترتیب بررسی به این صورت باشد: ابتدا برند و مدل مشعل و نوع سوخت مشخص شود؛ سپس پلاک موتور قبلی از نظر توان، فاز، ولتاژ و RPM بررسی گردد؛ بعد ابعاد فلنج و شفت اندازه‌گیری شود و در نهایت نوع خازن، جهت گردش و در مدل‌های سوخت مایع، اتصال پمپ کنترل شود. رعایت همین جزئیات است که یک الکتروموتور مشعل مناسب را از موتوری که فقط از نظر توان روی کاغذ مشابه است، متمایز می‌کند.
