الکتروموتور سه فاز؛ قلب محرک بسیاری از ماشینآلات صنعتی
الکتروموتور سه فاز یکی از پرکاربردترین تجهیزات تبدیل انرژی الکتریکی به انرژی مکانیکی در صنعت است و در بخش بزرگی از پمپها، فنها، کمپرسورها، خطوط انتقال، نوار نقالهها، ماشینآلات تولید، تجهیزات کشاورزی، صنایع فولاد، معدن، نفت و گاز و سیستمهای تأسیساتی استفاده میشود. دلیل این گستردگی کاربرد، ساختار نسبتاً ساده، قابلیت کار مداوم، راندمان مناسب، گشتاور قابلاتکا و امکان کنترل سرعت با درایو است.
در مقایسه با الکتروموتور تک فاز، موتور سه فاز برای کاربردهای صنعتی و توانهای بالاتر گزینه مناسبتری است. وجود سه فاز با اختلاف زاویه الکتریکی 120 درجه باعث ایجاد میدان مغناطیسی دوار در استاتور میشود؛ بنابراین موتورهای القایی سه فاز معمولاً برای شروع چرخش به خازن راهانداز نیاز ندارند. همین ویژگی یکی از دلایل سادگی و دوام بالای این گروه از موتورها است. ساختار محتوایی این صفحه با در نظر گرفتن دستهبندیهای تخصصی سایت اتکال تنظیم شده است.
الکتروموتور سه فاز چگونه کار میکند؟
در الکتروموتور القایی سه فاز، سیمپیچهای استاتور به منبع برق سه فاز متصل میشوند. عبور جریانهای سه فاز از این سیمپیچها یک میدان مغناطیسی دوار ایجاد میکند. این میدان در روتور ولتاژ و جریان القا کرده و در اثر برهمکنش میدان روتور و استاتور، گشتاور لازم برای چرخاندن شفت ایجاد میشود.
سرعت میدان مغناطیسی را «سرعت سنکرون» مینامند و مقدار آن به فرکانس شبکه و تعداد قطبهای موتور وابسته است:
Ns = 120 × f / P
که در آن Ns سرعت سنکرون بر حسب دور بر دقیقه، f فرکانس بر حسب هرتز و P تعداد قطب موتور است.
در موتور القایی، روتور دقیقاً با سرعت سنکرون نمیچرخد و کمی از آن عقبتر است. این اختلاف سرعت را «لغزش» یا Slip مینامند. به همین دلیل یک موتور چهارقطب در شبکه 50 هرتز سرعت سنکرون 1500 دور دارد، اما سرعت درجشده روی پلاک آن ممکن است حدود 1450 دور در دقیقه باشد.
اجزای مهم الکتروموتور سه فاز
ساختار بیشتر الکتروموتورهای صنعتی سه فاز از چند بخش اصلی تشکیل شده است. استاتور بخش ثابت موتور و محل قرارگیری سیمپیچهای سه فاز است. روتور در مرکز موتور قرار گرفته و در موتورهای صنعتی متداول اغلب از نوع قفس سنجابی است. شفت توان مکانیکی تولیدشده را به پمپ، گیربکس، فن یا ماشین متصل منتقل میکند.
بلبرینگها وظیفه نگهداشتن و هدایت دقیق روتور را بر عهده دارند و کیفیت، روانکاری و همراستایی آنها تأثیر مستقیمی بر لرزش و طول عمر موتور دارد. پوسته نیز علاوه بر حفاظت مکانیکی، نقش مهمی در دفع گرما دارد. موتورهای کوچک و متوسط ممکن است با پوسته آلومینیومی تولید شوند، در حالی که در توانهای بالاتر یا محیطهای سنگین، پوسته چدنی بسیار رایج است.
پروانه خنککننده در بسیاری از موتورهای صنعتی روی انتهای شفت نصب شده و هوا را از روی پرههای پوسته عبور میدهد. جعبه ترمینال نیز محل سربندی موتور و اتصال کابل برق است.
مهمترین پارامترها در انتخاب الکتروموتور سه فاز
خرید موتور سه فاز فقط با دانستن توان کافی نیست. حتی دو موتور با توان یکسان ممکن است از نظر دور، گشتاور، فریم، قطر شفت، نوع نصب، ولتاژ، راندمان، IP و شرایط کار تفاوت قابل توجهی داشته باشند.
برای انتخاب صحیح باید حداقل این پارامترها بررسی شوند:
- توان خروجی بر حسب کیلووات یا اسب بخار
- سرعت نامی و تعداد قطب
- گشتاور مورد نیاز بار
- ولتاژ و فرکانس شبکه
- نحوه سربندی ستاره یا مثلث
- جریان نامی
- نوع کارکرد یا Duty
- فریم و قطر شفت
- نصب پایهدار، فلنجدار یا پایهفلنج
- جنس پوسته
- درجه حفاظت IP
- کلاس عایقی
- کلاس راندمان
- دمای محیط و ارتفاع محل نصب
- شرایط راهاندازی و تعداد استارت در ساعت
- امکان کار با اینورتر
- نوع بار؛ مانند پمپ، فن، کمپرسور، نوار نقاله یا گیربکس
برای بررسی کاملتر این پارامترها میتوان از راهنمای انتخاب الکتروموتور نیز استفاده کرد.
توان و گشتاور در موتور سه فاز
توان موتور نشان میدهد چه مقدار توان مکانیکی میتواند روی شفت تحویل دهد، اما برای انتخاب یک موتور صنعتی باید گشتاور را نیز در نظر گرفت. رابطه تقریبی توان، سرعت و گشتاور به شکل زیر است:
T = 9550 × P / n
در این رابطه T گشتاور بر حسب نیوتنمتر، P توان بر حسب کیلووات و n سرعت بر حسب دور بر دقیقه است.
به همین دلیل اگر توان ثابت بماند و سرعت کاهش پیدا کند، گشتاور افزایش مییابد. این موضوع هنگام انتخاب موتور برای میکسر، نوار نقاله، بالابر، خردکن و انواع گیربکس صنعتی اهمیت زیادی دارد.
جدول توان و گشتاور الکتروموتور سه فاز
| توان موتور (kW) | گشتاور در 3000 rpm | گشتاور در 1500 rpm | گشتاور در 1000 rpm | گشتاور در 750 rpm |
|---|---|---|---|---|
| 0.75 | 2.4 Nm | 4.8 Nm | 7.2 Nm | 9.6 Nm |
| 1.5 | 4.8 | 9.6 | 14.3 | 19.1 |
| 2.2 | 7.0 | 14.0 | 21.0 | 28.0 |
| 4 | 12.7 | 25.5 | 38.2 | 50.9 |
| 5.5 | 17.5 | 35.0 | 52.5 | 70.0 |
| 7.5 | 23.9 | 47.8 | 71.6 | 95.5 |
| 11 | 35.0 | 70.0 | 105.0 | 140.1 |
| 15 | 47.8 | 95.5 | 143.2 | 191.0 |
| 18.5 | 58.9 | 117.8 | 176.7 | 235.6 |
| 22 | 70.0 | 140.1 | 210.1 | 280.1 |
| 30 | 95.5 | 191.0 | 286.5 | 382.0 |
| 37 | 117.8 | 235.6 | 353.4 | 471.1 |
| 45 | 143.2 | 286.5 | 429.8 | 573.0 |
| 55 | 175.1 | 350.2 | 525.2 | 700.3 |
| 75 | 238.8 | 477.5 | 716.2 | 955.0 |
مقادیر جدول برای درک رابطه توان، دور و گشتاور هستند. در انتخاب عملی باید سرعت نامی واقعی روی پلاک موتور بهجای سرعت سنکرون در محاسبه قرار گیرد.
تعداد قطب و سرعت الکتروموتور سه فاز
در شبکه 50 هرتز، موتورهای دو، چهار، شش و هشت قطب بسیار رایج هستند. هرچه تعداد قطب افزایش پیدا کند، سرعت موتور کاهش مییابد.
جدول رابطه فرکانس، تعداد قطب و سرعت سنکرون
| فرکانس | 2 قطب | 4 قطب | 6 قطب | 8 قطب |
|---|---|---|---|---|
| 10 Hz | 600 rpm | 300 rpm | 200 rpm | 150 rpm |
| 20 Hz | 1200 | 600 | 400 | 300 |
| 30 Hz | 1800 | 900 | 600 | 450 |
| 40 Hz | 2400 | 1200 | 800 | 600 |
| 50 Hz | 3000 | 1500 | 1000 | 750 |
| 60 Hz | 3600 | 1800 | 1200 | 900 |
جدول بالا سرعت سنکرون را نشان میدهد و سرعت واقعی موتور القایی زیر بار مقداری کمتر است.
سربندی ستاره و مثلث؛ بخش مهمی که نباید نادیده گرفته شود
روی پلاک بسیاری از الکتروموتورهای سه فاز دو ولتاژ همراه با علامت Δ و Y درج میشود. این اطلاعات مشخص میکند سیمپیچ موتور برای چه ولتاژی طراحی شده و موتور در شبکه موردنظر باید چگونه سربندی شود.
برای مثال، موتوری با پلاک 400/690 V Δ/Y در شبکه 400 ولت باید در حالت کار عادی بهصورت مثلث متصل شود. چنین موتوری در شرایط مناسب میتواند با روش ستاره–مثلث راهاندازی شود؛ ابتدا در حالت ستاره قرار میگیرد و پس از افزایش سرعت به اتصال مثلث منتقل میشود.
در مقابل، موتوری با پلاک 230/400 V Δ/Y در شبکه 400 ولت باید در حالت ستاره کار کند و نباید پس از راهاندازی روی همان شبکه به مثلث تبدیل شود؛ زیرا ولتاژ بیش از حد مجاز به هر سیمپیچ اعمال خواهد شد.
بنابراین صرفاً وجود شش ترمینال روی موتور به معنی امکان استفاده از راهانداز ستاره–مثلث نیست و اطلاعات پلاک باید بررسی شود.
روشهای راهاندازی الکتروموتور سه فاز
راهاندازی مستقیم DOL
در راهاندازی مستقیم، موتور مستقیماً به شبکه سه فاز وصل میشود. این روش ساده، کمهزینه و در موتورهای کوچک و بسیاری از کاربردهای معمول بسیار رایج است. نقطه ضعف آن جریان هجومی نسبتاً بالا و ضربه مکانیکی هنگام استارت است.
راهاندازی ستاره–مثلث
در موتورهایی که پلاک و نوع سیمپیچ اجازه میدهد، میتوان موتور را ابتدا در حالت ستاره روشن و پس از شتابگیری به مثلث منتقل کرد. این روش جریان و گشتاور شروع را نسبت به راهاندازی مستقیم کاهش میدهد؛ بنابراین برای بارهایی که در لحظه شروع به گشتاور بسیار بالایی نیاز ندارند مناسبتر است.
سافت استارتر
سافت استارتر ولتاژ اعمالشده به موتور را هنگام شروع بهصورت کنترلشده افزایش میدهد و در نتیجه جریان راهاندازی و ضربه مکانیکی کاهش پیدا میکند. این روش برای پمپها، نوار نقالهها و ماشینآلاتی که نیاز به شروع و توقف نرم دارند کاربرد زیادی دارد.
اینورتر یا VFD
درایو فرکانس متغیر علاوه بر کنترل راهاندازی، امکان تنظیم فرکانس و در نتیجه کنترل سرعت موتور را فراهم میکند. استفاده صحیح از VFD میتواند کنترل فرآیند را بهتر کند و در بارهای متغیر مانند فن و پمپ، مصرف انرژی را نیز کاهش دهد. برای آشنایی بیشتر میتوانید مقاله تفاوت درایو و اینورتر و راهنمای خرید درایو صنعتی را مطالعه کنید.
فریم، شفت و روش نصب موتور سه فاز
در انتخاب موتور جایگزین، توان و دور بهتنهایی کافی نیست. فاصله محور شفت از سطح پایه، فاصله سوراخهای نصب، طول موتور، قطر و طول شفت و ابعاد خار باید با ماشین سازگار باشد.
در استانداردهای IEC، فریم موتور با یک عدد مانند 80، 90، 100، 112، 132، 160، 180 و مقادیر بالاتر مشخص میشود. با افزایش توان موتور معمولاً ابعاد فریم نیز بزرگتر میشود، اما رابطه دقیق فریم با توان به تعداد قطب، سری محصول و سازنده وابسته است.
از نظر نحوه نصب نیز سه آرایش بسیار رایج عبارتاند از:
B3: موتور پایهدار با شفت افقی
B5: موتور فلنجدار بدون پایه
B35: موتور همزمان دارای پایه و فلنج
سازندگان صنعتی آرایشهای دیگری مانند B14 و نصب عمودی نیز ارائه میکنند. برای نمونه، در سبد موتورهای صنعتی ABB آرایشهای B3، B5، B35، B14 و V1 دیده میشود.
درجه حفاظت IP و شرایط محیط نصب
یکی از اشتباهات رایج در خرید الکتروموتور سه فاز، توجهنکردن به محیط نصب است. موتور نصبشده در سالن خشک با موتور مورد استفاده در محیط مرطوب، پرگردوغبار یا فضای باز نمیتواند الزاماً مشخصات حفاظتی یکسانی داشته باشد.
استاندارد IEC 60529 سیستم IP Code را برای بیان سطح حفاظت محفظه تجهیزات الکتریکی تعریف میکند.
جدول درجه حفاظت الکتروموتور
| درجه حفاظت | کاربرد کلی |
|---|---|
| IP22 | محیطهای نسبتاً تمیز و محافظتشده |
| IP44 | حفاظت در برابر اجسام جامد ریز و پاشش آب |
| IP54 | حفاظت مناسب در برابر گردوغبار و پاشش آب |
| IP55 | حفاظت بالاتر در برابر گردوغبار و جت آب |
| IP56 / IP65 | برای شرایط محیطی سختتر، در صورت تأیید سازنده |
IP55 در بسیاری از موتورهای صنعتی مدرن متداول است؛ برای مثال، برخی سریهای عمومی موتورهای چدنی ABB بهصورت استاندارد با IP55 عرضه میشوند.
کلاس عایقی و دمای موتور
دمای بیش از حد یکی از عوامل اصلی کاهش عمر سیمپیچ موتور است. عایق مورد استفاده در سیمپیچها بر اساس تحمل حرارتی در کلاسهای مختلف دستهبندی میشود. در بسیاری از الکتروموتورهای صنعتی جدید، کلاس عایقی F رایج است و برخی موتورهای خاص نیز با کلاس H تولید میشوند.
جدول کلاس عایقی
| کلاس عایقی | حداکثر دمای کلاس عایق |
|---|---|
| A | 105°C |
| B | 130°C |
| F | 155°C |
| H | 180°C |
داشتن کلاس F به این معنی نیست که موتور باید دائماً نزدیک 155 درجه کار کند. هرچه دمای واقعی سیمپیچ پایینتر نگه داشته شود، شرایط برای طول عمر عایق مناسبتر خواهد بود.
راندمان IE در الکتروموتورهای سه فاز
در موتورهایی که هزاران ساعت در سال کار میکنند، هزینه برق میتواند بسیار بیشتر از قیمت اولیه موتور باشد. بنابراین راندمان یکی از معیارهای مهم در خرید صنعتی است.
نسخه 2025 استاندارد IEC 60034-30-1 کلاسهای راندمان موتورهای AC متصل به شبکه را پوشش میدهد و در نسخه جدید، کلاس IE5 نیز به ساختار استاندارد اضافه شده است. این استاندارد برای بخشی از موتورهای 0.12 تا 1000 کیلووات، ولتاژ 50 تا 1000 ولت و موتورهای 2، 4، 6 و 8 قطب کاربرد دارد.
در بازار ممکن است با کلاسهای IE1، IE2، IE3، IE4 و در محصولات جدیدتر IE5 روبهرو شوید. در خطوطی که موتور بهصورت مداوم کار میکند، انتخاب موتور پربازده میتواند در بلندمدت اقتصادیتر از خرید یک موتور ارزانتر با راندمان پایین باشد.
الکتروموتور سه فاز در چه تجهیزاتی استفاده میشود؟
موتورهای سه فاز تقریباً در تمام شاخههای صنعت حضور دارند. از مهمترین کاربردها میتوان به پمپهای سانتریفیوژ، بوسترپمپها، فن و هواکش صنعتی، کمپرسور، آسیاب، میکسر، نوار نقاله، ماشینآلات CNC، دستگاههای بستهبندی، سیستمهای انتقال مواد، بالابرها، جرثقیلها و ماشینآلات کشاورزی اشاره کرد.
در تجهیزاتی که سرعت خروجی پایین و گشتاور بالا نیاز است، موتور معمولاً به گیربکس هلیکال، گیربکس حلزونی یا گیربکس خورشیدی متصل میشود.
در صنایع نفت، گاز، پتروشیمی و محیطهایی که احتمال وجود گاز یا بخار قابل اشتعال مطرح است نیز نمیتوان صرفاً از یک موتور معمولی استفاده کرد و باید براساس طبقهبندی محیط، الکتروموتور ضد انفجار مناسب انتخاب شود.
برندهای الکتروموتور سه فاز موجود در بازار
در بازار ایران تنوع بالایی از موتورهای ایرانی، چینی و خارجی وجود دارد. انتخاب برند باید بر اساس نوع پروژه، ساعات کار، حساسیت خط، بودجه، دسترسی به قطعات و خدمات انجام شود.

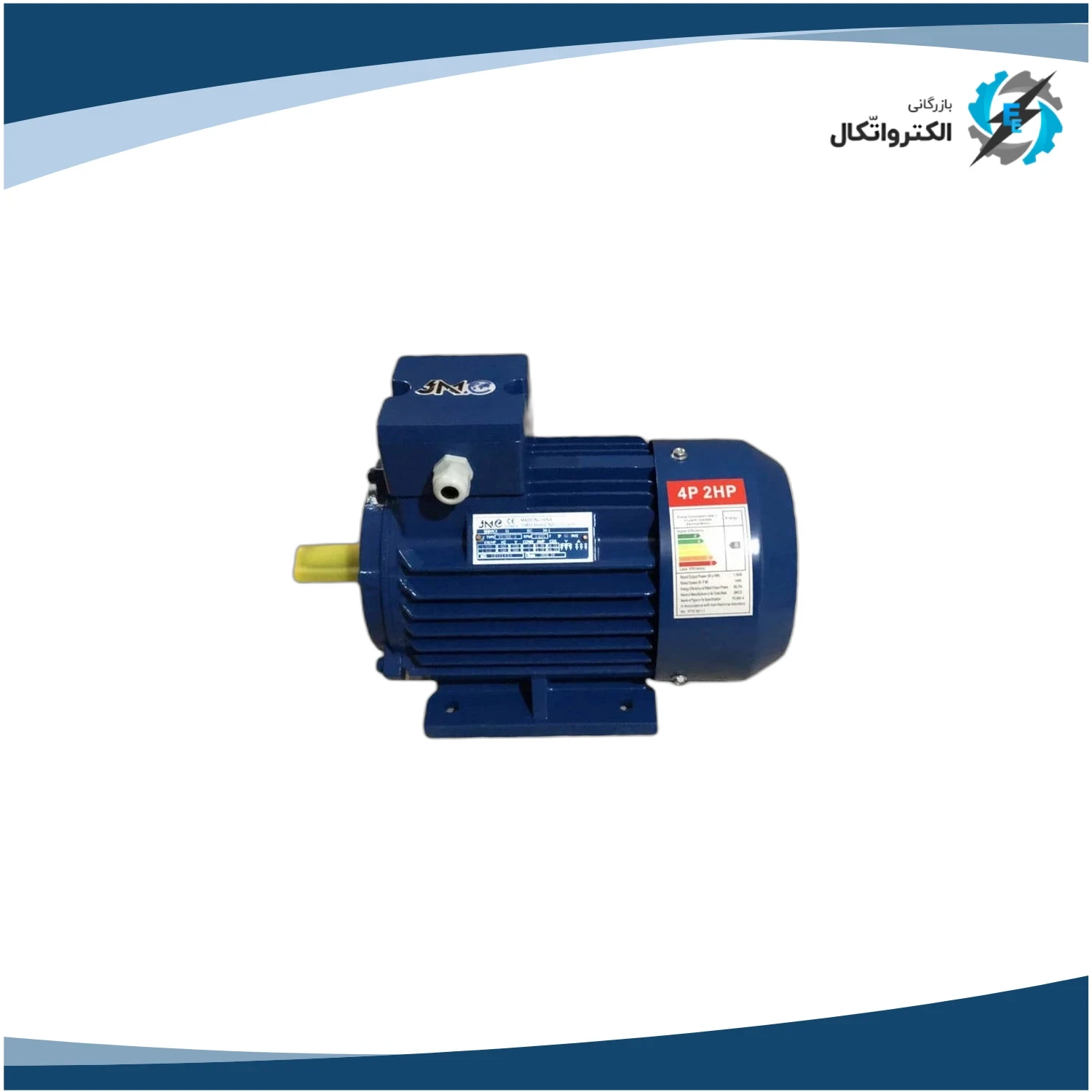

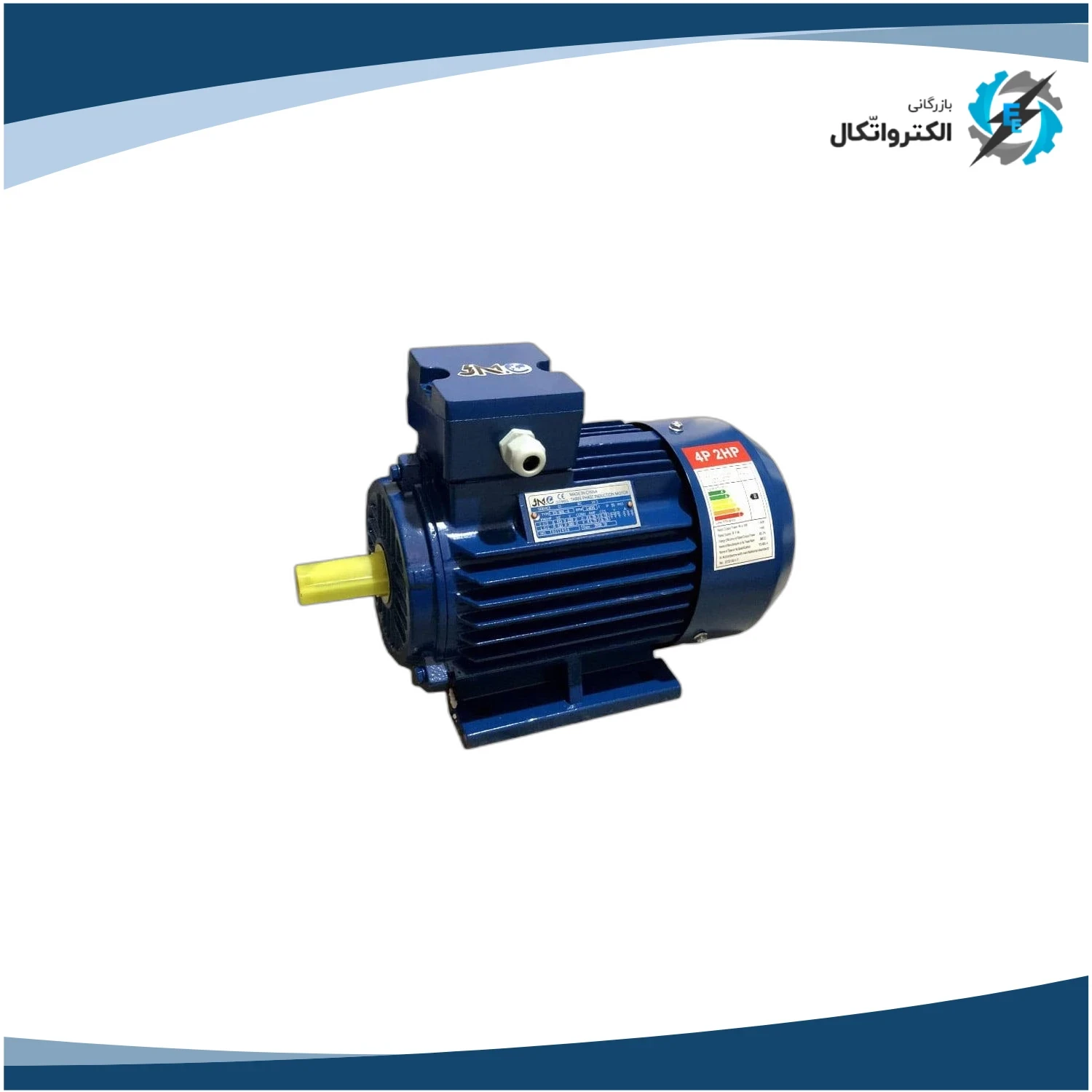

در گروه الکتروموتور ایرانی برندهایی مانند موتوژن، الکتروژن و جمکو قرار میگیرند.
برای پروژههایی که قیمت خرید اهمیت بیشتری دارد میتوان محصولات گروه الکتروموتور چینی را نیز بررسی کرد. در پروژههای حساستر نیز برندهای گروه الکتروموتور خارجی مانند زیمنس، VEM و WEG قابل بررسی هستند.
چه عواملی روی قیمت الکتروموتور سه فاز اثر میگذارند؟
قیمت موتور سه فاز به یک عامل محدود نمیشود. توان و فریم موتور، تعداد قطب، جنس پوسته، برند، کشور سازنده، کلاس راندمان، نوع بلبرینگ، نوع فلنج، IP، کلاس عایقی و تجهیزات جانبی همگی روی قیمت نهایی اثر دارند.
برای مثال، یک موتور 30 کیلووات چهارقطب معمولی با یک موتور همتوان ضد انفجار یا موتور مجهز به ترمز و سنسورهای حرارتی قیمت یکسانی ندارد. همچنین در توانهای بالا تفاوت راندمان بین دو مدل میتواند در هزینه برق سالانه تأثیر قابل توجهی داشته باشد؛ بنابراین قیمت اولیه نباید تنها معیار خرید باشد.
خطاهای رایج هنگام خرید موتور سه فاز
یکی از رایجترین اشتباهات، انتخاب موتور بزرگتر از نیاز «برای اطمینان» است. Oversize کردن بیش از حد میتواند هزینه خرید را افزایش دهد و موتور را در نقطه کاری نامناسب قرار دهد. در مقابل، موتور کمتوان ممکن است دائماً تحت اضافهبار قرار گیرد و داغ شود.
اشتباه دوم، نادیدهگرفتن گشتاور راهاندازی است. ممکن است موتور از نظر توان نامی کافی به نظر برسد، اما نتواند بار سنگین را از حالت سکون حرکت دهد.
اشتباه سوم، توجهنکردن به پلاک و سربندی است. اتصال اشتباه ستاره یا مثلث میتواند عملکرد موتور را مختل کند یا حتی به سیمپیچ آسیب بزند.
همچنین هنگام جایگزینکردن موتور قبلی باید علاوه بر توان و دور، فریم، شفت، فلنج، جهت نصب، جریان، IP و شرایط محیط نیز بررسی شود.
نکات مهم برای افزایش عمر الکتروموتور سه فاز
همراستایی دقیق موتور و تجهیز متصل، یکی از مهمترین عوامل کاهش لرزش و خرابی بلبرینگ است. کوپلینگ نامناسب یا ناهممحوری میتواند بار اضافی به شفت وارد کند.
ورودی هوای فن باید تمیز بماند و پرههای خنککننده پوسته نباید با گردوغبار پوشیده شوند. جریان هر سه فاز نیز بهتر است در سرویسهای دورهای اندازهگیری شود؛ اختلاف غیرعادی جریان بین فازها میتواند نشانهای از مشکل تغذیه، سیمپیچ یا بار باشد.
صدای غیرعادی بلبرینگ، افزایش لرزش، افزایش دما و تغییر جریان مصرفی از نشانههایی هستند که نباید نادیده گرفته شوند. در موتورهایی که با اینورتر کار میکنند نیز تنظیم صحیح پارامترهای موتور، فرکانس حداقل و حداکثر، زمان شتابگیری و حفاظت حرارتی اهمیت زیادی دارد.
سوالات متداول درباره الکتروموتور سه فاز
آیا موتور سه فاز از موتور تک فاز بهتر است؟
برای کاربرد صنعتی و زمانی که برق سه فاز در دسترس است، معمولاً موتور سه فاز انتخاب مناسبتری است؛ زیرا ساختار سادهتری دارد، به خازن راهانداز وابسته نیست و در توانهای بالا گزینههای بسیار بیشتری ارائه میدهد. با این حال انتخاب نهایی به کاربرد بستگی دارد.
آیا میتوان الکتروموتور سه فاز را با برق تک فاز روشن کرد؟
در برخی توانهای پایین میتوان از اینورتر دارای ورودی تک فاز و خروجی سه فاز استفاده کرد، به شرط آنکه ولتاژ موتور و درایو با یکدیگر سازگار باشند. اتصال مستقیم یک موتور سه فاز استاندارد به برق تک فاز روش صحیحی برای بهرهبرداری عادی نیست.
موتور 1500 دور بهتر است یا 3000 دور؟
هیچکدام بهصورت مطلق بهتر نیستند. انتخاب به سرعت مورد نیاز تجهیز بستگی دارد. پمپ یا فن ممکن است به دور بالا نیاز داشته باشد، در حالی که برخی نوار نقالهها، میکسرها و تجهیزات انتقال قدرت به دور پایینتر و گشتاور بیشتر نیاز دارند.
برای تعویض موتور قدیمی چه اطلاعاتی لازم است؟
توان، ولتاژ، جریان، فرکانس، دور نامی، تعداد قطب، نحوه سربندی، فریم، قطر و طول شفت، نوع نصب، IP، کلاس عایقی و شرایط کار باید بررسی شوند. عکس واضح پلاک موتور قبلی نیز اطلاعات ارزشمندی برای انتخاب جایگزین فراهم میکند.
جمعبندی انتخاب الکتروموتور سه فاز
الکتروموتور سه فاز زمانی بهترین عملکرد را دارد که متناسب با بار و شرایط واقعی پروژه انتخاب شود. توان، سرعت و قیمت تنها بخشی از تصمیم هستند؛ گشتاور راهاندازی، ولتاژ، سربندی، جریان، راندمان، فریم، شفت، IP، نوع نصب، کلاس عایقی و نحوه راهاندازی نیز مستقیماً بر عملکرد و عمر موتور اثر دارند.
برای پروژههای عمومی میتوان موتورهای سه فاز استاندارد را بررسی کرد، اما در محیطهای مرطوب، آلوده، دارای گردوغبار زیاد، مناطق مستعد انفجار یا کاربردهای دارای کنترل دور باید مشخصات تخصصیتری در نظر گرفته شود. مقایسه محصولات موجود در دسته الکتروموتور سه فاز و بررسی مشخصات هر مدل در کنار دستهبندی اصلی الکتروموتور کمک میکند انتخاب نهایی بر اساس نیاز واقعی دستگاه انجام شود، نه صرفاً توان یا قیمت موتور.
