در سایزهای بزرگ گیربکسهای حلزونی، توجه به مواد اولیه و استحکام ساختاری برای اطمینان از عمر طولانی و عملکرد پایدار تحت بار بالا ضروری است.
۱.۱. پوسته چدنی و مقاومت مکانیکی بالا

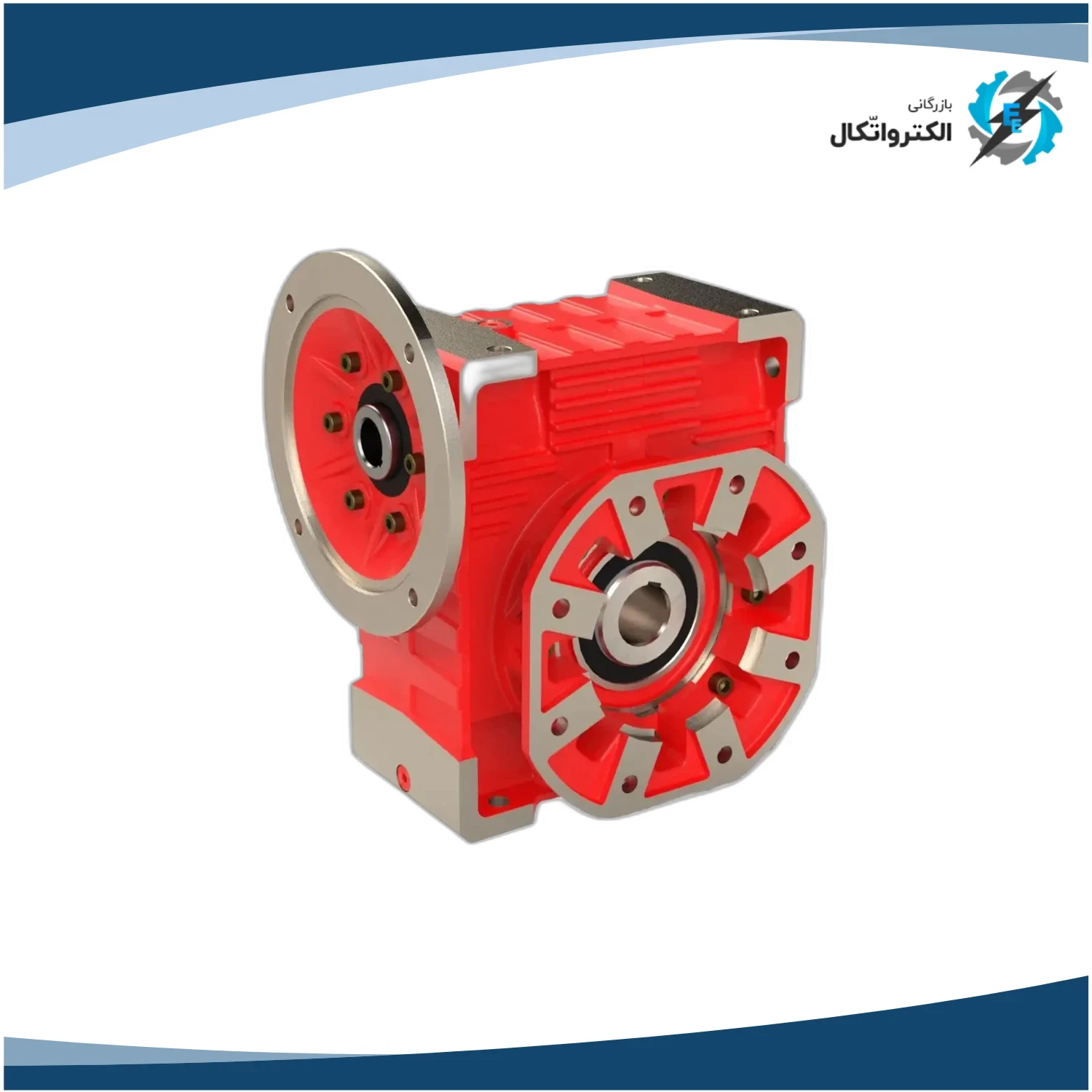

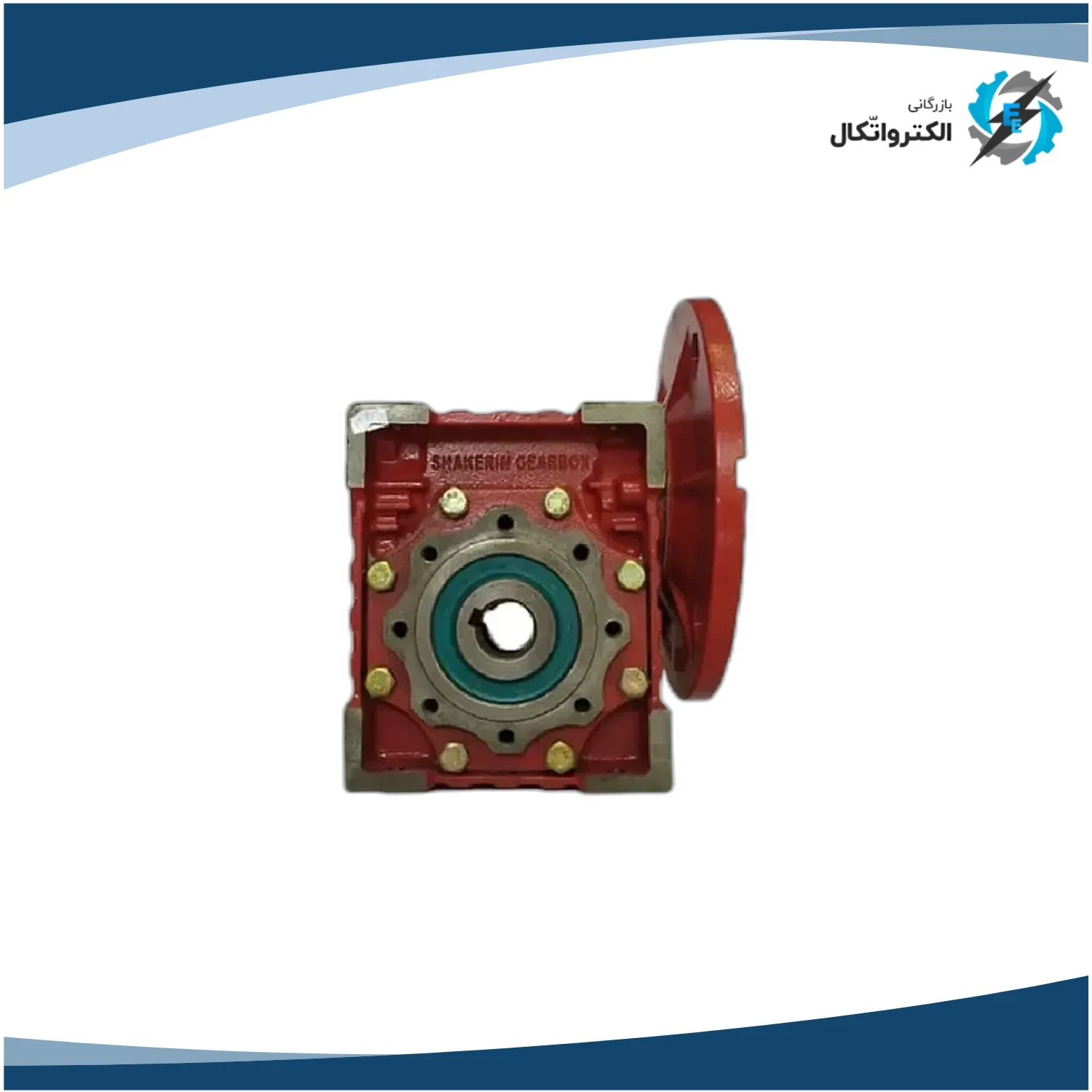

برخلاف سایزهای کوچکتر که از پوسته آلومینیومی برای سبکی و انتقال حرارت استفاده میکنند، گیربکس شاکرین سایز ۱۳۰ معمولاً با پوسته چدنی ریختهگری ساخته میشود. این پوسته چدنی استحکام مکانیکی بسیار بالایی را تضمین میکند و امکان تحمل شوکهای گشتاوری و بارهای شعاعی و محوری سنگین را فراهم میسازد. ماردون (Worm) از فولاد با کیفیت و دنده حلزونی از آلیاژ برنزی مخصوص ساخته شدهاند تا مقاومت به سایش را در نقاط تماس به حداکثر برسانند. این متریال با کیفیت، عمر مفید بالایی را برای مقایسه انواع گیربکس تضمین میکند.
۱.۲. مزیت انعطافپذیری نصب (طراحی کتابی)
بزرگترین مزیت سری SHMRV شاکرین، حتی در سایز ۱۳۰، حفظ قابلیت نصب چندوجهی است. طراحی مکعبی امکان نصب این گیربکس از شش جهت مختلف (بالا، پایین، پهلوها و جلو/عقب) را فراهم میکند. این ویژگی به مهندسان طراح ماشینآلات آزادی عمل میدهد تا گیربکس را در محدودترین فضاها و با توجه به طراحی خاص خط تولید، نصب کنند. این موضوع بهویژه در هنگام بهروزرسانی یا جایگزینی درایوها در خطوط تولید قدیمی، مزیت بزرگی محسوب میشود و در راهنمای انتخاب گیربکس بهعنوان یک معیار مهم در نظر گرفته میشود.
۲. عملکرد هیدرومکانیکی و انتقال گشتاور
گیربکس SHMRV 130 به دلیل ابعاد و ساختار داخلی خود، میتواند گشتاور خروجی قابل توجهی را تولید کند، در عین حال که ملاحظات فنی خاص خود را دارد.
۲.۱. راندمان کاری و نسبتهای کاهش دور
علیرغم اینکه راندمان گیربکسهای حلزونی به طور ذاتی پایینتر از گیربکسهای هلیکال است، سری SHMRV 130 شاکرین در کاهش دورهای بالا عملکرد بسیار خوبی دارد. این مدل با نسبتهای تبدیل گوناگون (از حدود ۱:۷ تا ۱:۱۰۰) قابل ارائه است و برای کاربردهایی که به کاهش سرعت شدید نیاز دارند، مانند میکسرها یا درایوهای بزرگ، مناسب است. کوپلینگ مؤثر با انواع الکتروموتور سه فاز یا تک فاز، امکان دستیابی به گشتاور مورد نیاز را فراهم میکند.
۲.۲. اهمیت خودقفلشوندگی در سایزهای بزرگ
همچون سایر گیربکسهای حلزونی، در نسبتهای تبدیل بالا، خاصیت خودقفلشوندگی (Self-Locking) در سایز ۱۳۰ نیز وجود دارد. این ویژگی ایمنی حیاتی، مانع از حرکت معکوس بار در زمان توقف ناگهانی موتور یا قطع برق میشود. برای درایوهای بالابر سنگین، الویت قرار دادن این ویژگی در کاربرد گیربکس صنعتی میتواند نیاز به نصب ترمز خارجی را در بسیاری از موارد مرتفع سازد و ایمنی عملیاتی را بهطور چشمگیری افزایش دهد.
۳. زمینههای کاربردی اصلی و نکات نگهداری
گیربکس شاکرین سایز ۱۳۰، یک ابزار قدرتمند در سبد محصولات صنعتی است که بهدلیل تحمل بار بالا، کاربردهای متنوعی در صنایع مختلف دارد.
مهمترین زمینههای استفاده:
نوار نقالههای با ظرفیت بالا: در معادن، کارخانجات سیمان و صنایع فولاد برای درایو کردن نوار نقالههایی که بارهای سنگین را حمل میکنند.
میکسرها و همزنهای صنعتی: در صنایع شیمیایی، پلیمری و غذایی برای هم زدن مواد با ویسکوزیته و حجم بالا.
ماشینآلات برش و نورد: در صنایع چوب و فلز برای ایجاد نیروی لازم در فرآیندهای مکانیکی سنگین.
ملاحظات نگهداری: به دلیل تولید حرارت بیشتر در سایزهای بزرگ حلزونی، استفاده از روغنهای پُلیگلیکول و سینتتیک با کیفیت، که توانایی تحمل فشار و انتقال حرارت بالا را دارند، الزامی است. پایش منظم سطح و کیفیت روغن برای حفظ طول عمر گیربکس SHMRV 130 بسیار حیاتی است.
0/5
(0 Reviews)
نمایش ادامه مطلب

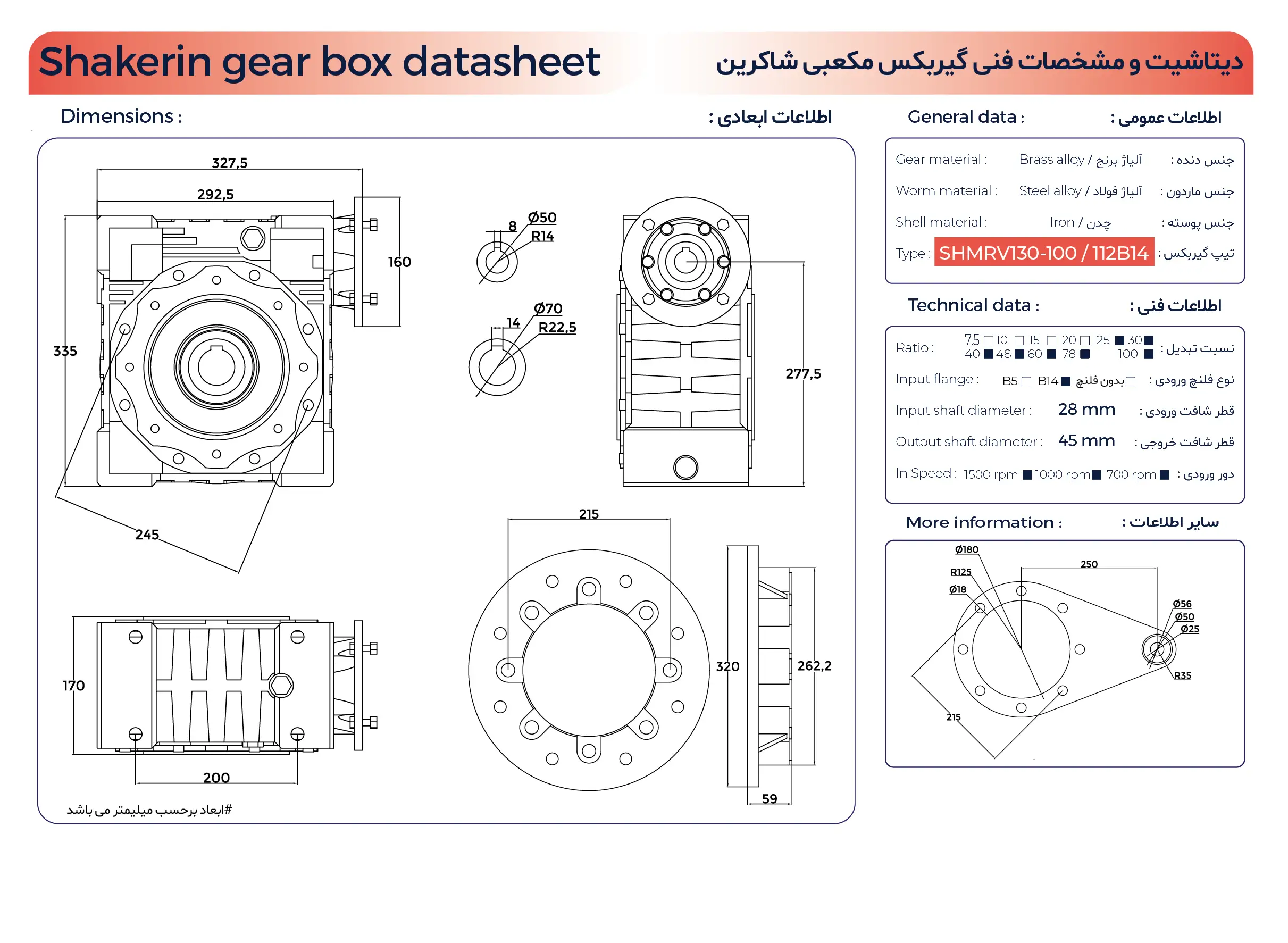

مشخصات کلی
سایر مشخصات
نسبت تبدیل در گیربکس های ایرانی ممکن است یک یا دو دور با عدد درج شده در این بخش متفاوت باشد.
نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5
قطر شافت خروجی (mm)
45
وزن محموله (گرم)
55000
جنس دنده
برنج
نسبت تبدیل
1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 80, 1 به 100, 1 به 7.5, 1 به 10, 1 به 15, 1 به 20, 1 به 25, 1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 80, 1 به 100, 1 به 7.5, 1 به 10, 1 به 15, 1 به 20, 1 به 25, 1 به 30, 1 به 40, 1 به 50, 1 به 60
گارانتی
6 ماه
جنس بدنه
چدن
ورودی گیربکس
هالوشافت قطر 28 و 38 میلی متر
خروجی گیربکس
هالوشافت قطر 45 میلی متر
برند گیربکس صنعتی
شاکرین اصفهان
سایر مشخصات
سایر مشخصات
نسبت تبدیل در گیربکس های ایرانی ممکن است یک یا دو دور با عدد درج شده در این بخش متفاوت باشد.
نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, نیم فلنچ B14, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5, فلنچ بزرگ B5
قطر شافت خروجی (mm)
45
وزن محموله (گرم)
55000
جنس دنده
برنج
نسبت تبدیل
1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 80, 1 به 100, 1 به 7.5, 1 به 10, 1 به 15, 1 به 20, 1 به 25, 1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 30, 1 به 40, 1 به 50, 1 به 60, 1 به 80, 1 به 100, 1 به 7.5, 1 به 10, 1 به 15, 1 به 20, 1 به 25, 1 به 30, 1 به 40, 1 به 50, 1 به 60
گارانتی
6 ماه
جنس بدنه
چدن
ورودی گیربکس
هالوشافت قطر 28 و 38 میلی متر
خروجی گیربکس
هالوشافت قطر 45 میلی متر
برند گیربکس صنعتی
شاکرین اصفهان
