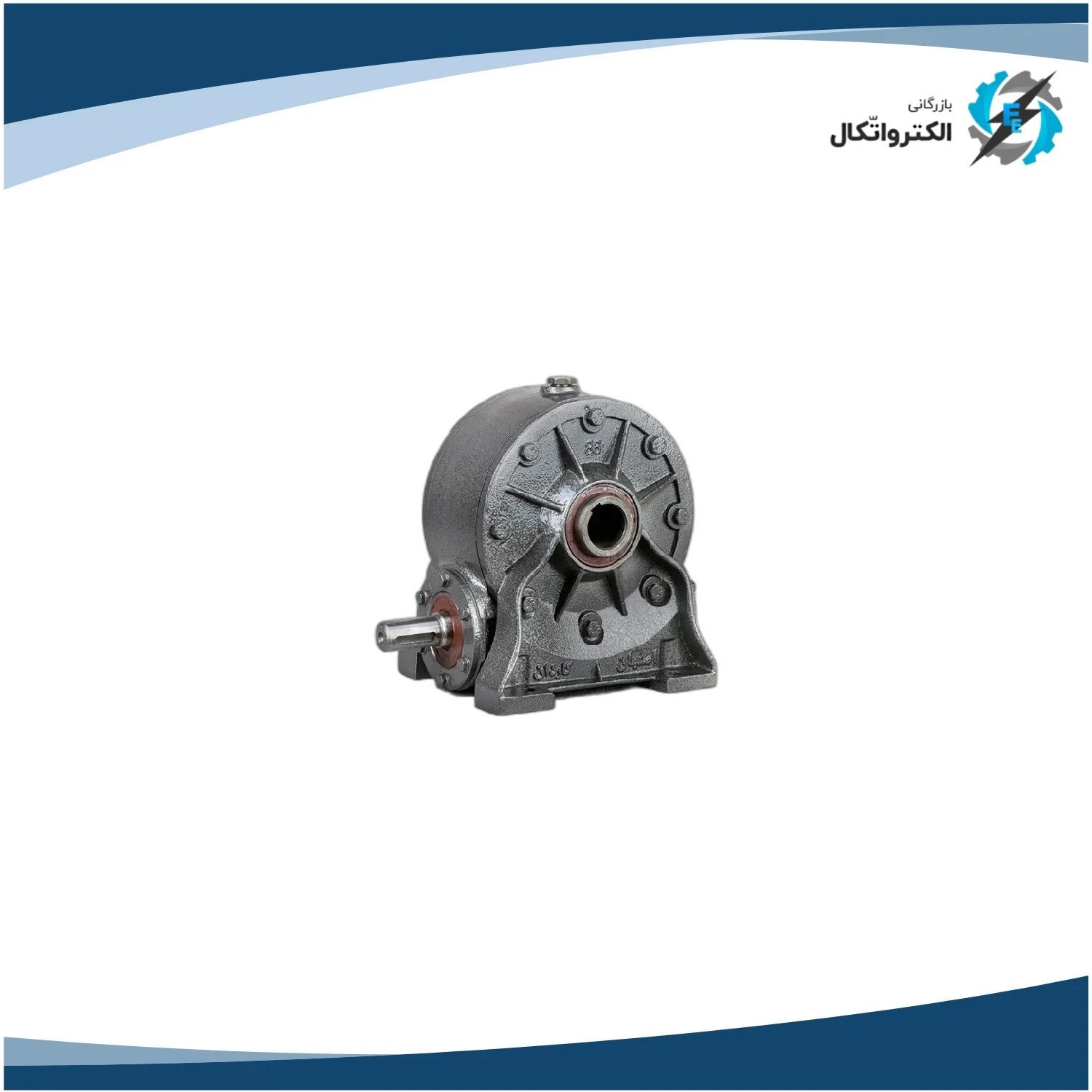

گیربکس VF نرمال حلزونی کاردان سایز 110

ساختار مهندسی شده برای دوام بالا

در تولید گیربکس‌های سایز بزرگتر، مانند سایز ۱۱۰، مقاومت مکانیکی و قابلیت دفع حرارت دو فاکتور حیاتی هستند. گیربکس حلزونی کاردان ۱۱۰ با تمرکز بر این اصول طراحی شده است.

پوسته چدنی مقاوم

برخلاف سایزهای کوچک‌تر که اغلب از آلومینیوم ساخته می‌شوند، پوسته مدل VF نرمال سایز ۱۱۰ کاردان عموماً از جنس چدن (Cast Iron) است. استفاده از چدن باعث می‌شود گیربکس توانایی تحمل بارهای شعاعی و محوری بیشتری را داشته باشد و در محیط‌های با ارتعاش بالا، پایداری خود را حفظ کند. همچنین، چدن در مقایسه با آلومینیوم، سختی بیشتری دارد و احتمال دفرمه شدن آن تحت فشار کاهش می‌یابد.

مکانیزم کاهش دور حلزونی

مکانیزم داخلی یک گیربکس حلزونی از یک ماردون فولادی آبکاری شده (Worm) و یک چرخ دنده حلزونی برنزی (Worm Wheel) تشکیل شده است. این سیستم انتقال نیرو، به دلیل ماهیت لغزشی خود، مزیت قفل شدن خودکار (Self-Locking) را در نسبت تبدیل‌های بالا فراهم می‌کند که یک ویژگی امنیتی حیاتی در بسیاری از کاربردهای بالابر و نوار نقاله‌ها است. نسبت تبدیل‌های رایج برای این سایز بین ۱:۵ تا ۱:۸۰ متغیر است که طیف وسیعی از سرعت‌های خروجی را با دقت بالا تأمین می‌کند.

کوپلینگ بهینه با الکتروموتور و ملاحظات راندمان

انتخاب محرک مناسب برای گیربکس سایز ۱۱۰ کاردان، نیازمند درک دقیق از منحنی‌های گشتاور و توان است. این گیربکس اغلب با موتورهای سه فاز با توان استاندارد صنعتی کوپل می‌شود.

توان ورودی و ضریب سرویس

به طور معمول، گیربکس ۱۱۰ برای موتورهایی تا ۳ یا ۴ کیلووات عملکرد بهینه را ارائه می‌دهد. یکی از مهمترین ملاحظات در هنگام خرید و استفاده، توجه به ضریب سرویس (Service Factor) است. با توجه به نوع کاربری (متقطع یا پیوسته) و وجود شوک‌های ناگهانی، انتخاب ضریب سرویس صحیح برای تضمین طول عمر و جلوگیری از سایش زودهنگام چرخ دنده‌ها ضروری است. برای راهنمایی کامل در انتخاب محرک و درایو، بررسی راهنمای خرید تجهیزات صنعتی توصیه می‌شود.

مقایسه با سایر انواع درایوهای صنعتی

لازم به ذکر است که گیربکس‌های حلزونی در مقایسه با مدل‌هایی مانند گیربکس هلیکال راندمان کمتری دارند (معمولاً بین ۵۰ تا ۹۰ درصد بسته به نسبت تبدیل). با این حال، مزایایی مانند قیمت پایین‌تر، ابعاد فشرده‌تر و قابلیت قفل شوندگی، آن‌ها را به انتخابی مناسب برای بسیاری از محصولات صنعتی تبدیل کرده است.

حوزه کاربرد گیربکس‌های صنعتی کاردان سایز ۱۱۰

این مدل به دلیل استحکام و توان درایوهای با توان ۲.۲ تا ۴ کیلووات کاملاً بهینه است. مدل VF (Vertical Flange) به انعطاف‌پذیری در نصب از طریق فلنج و پایه اشاره دارد که یکی از مزایای کلیدی آن در سامانه‌های گوناگون به شمار می‌رود.

ساختار مهندسی شده برای دوام بالا

در تولید گیربکس‌های سایز بزرگتر، مانند سایز ۱۱۰، مقاومت مکانیکی و قابلیت دفع حرارت دو فاکتور حیاتی هستند. گیربکس حلزونی کاردان ۱۱۰ با تمرکز بر این اصول طراحی شده است.

پوسته چدنی مقاوم

برخلاف سایزهای کوچک‌تر که اغلب از آلومینیوم ساخته می‌شوند، پوسته مدل VF نرمال سایز ۱۱۰ کاردان عموماً از جنس چدن (Cast Iron) است. استفاده از چدن باعث می‌شود گیربکس توانایی تحمل بارهای شعاعی و محوری بیشتری را داشته باشد و در محیط‌های با ارتعاش بالا، پایداری خود را حفظ کند. همچنین، چدن در مقایسه با آلومینیوم، سختی بیشتری دارد و احتمال دفرمه شدن آن تحت فشار کاهش می‌یابد.

مکانیزم کاهش دور حلزونی

مکانیزم داخلی یک گیربکس حلزونی از یک ماردون فولادی آبکاری شده (Worm) و یک چرخ دنده حلزونی برنزی (Worm Wheel) تشکیل شده است. این سیستم انتقال نیرو، به دلیل ماهیت لغزشی خود، مزیت قفل شدن خودکار (Self-Locking) را در نسبت تبدیل‌های بالا فراهم می‌کند که یک ویژگی امنیتی حیاتی در بسیاری از کاربردهای بالابر و نوار نقاله‌ها است. نسبت تبدیل‌های رایج برای این سایز بین ۱:۵ تا ۱:۸۰ متغیر است که طیف وسیعی از سرعت‌های خروجی را با دقت بالا تأمین می‌کند.

کوپلینگ بهینه با الکتروموتور و ملاحظات راندمان

انتخاب محرک مناسب برای گیربکس سایز ۱۱۰ کاردان، نیازمند درک دقیق از منحنی‌های گشتاور و توان است. این گیربکس اغلب با موتورهای سه فاز با توان استاندارد صنعتی کوپل می‌شود.

توان ورودی و ضریب سرویس

به طور معمول، گیربکس ۱۱۰ برای موتورهایی تا ۳ یا ۴ کیلووات عملکرد بهینه را ارائه می‌دهد. یکی از مهمترین ملاحظات در هنگام خرید و استفاده، توجه به ضریب سرویس (Service Factor) است. با توجه به نوع کاربری (متقطع یا پیوسته) و وجود شوک‌های ناگهانی، انتخاب ضریب سرویس صحیح برای تضمین طول عمر و جلوگیری از سایش زودهنگام چرخ دنده‌ها ضروری است. برای راهنمایی کامل در انتخاب محرک و درایو، بررسی راهنمای خرید تجهیزات صنعتی توصیه می‌شود.

مقایسه با سایر انواع درایوهای صنعتی

لازم به ذکر است که گیربکس‌های حلزونی در مقایسه با مدل‌هایی مانند گیربکس هلیکال راندمان کمتری دارند (معمولاً بین ۵۰ تا ۹۰ درصد بسته به نسبت تبدیل). با این حال، مزایایی مانند قیمت پایین‌تر، ابعاد فشرده‌تر و قابلیت قفل شوندگی، آن‌ها را به انتخابی مناسب برای بسیاری از محصولات صنعتی تبدیل کرده است.

حوزه کاربرد گیربکس‌های صنعتی کاردان سایز ۱۱۰

این مدل به دلیل استحکام و توان خروجی متوسط، در بخش‌های گسترده‌ای از صنعت مورد استفاده قرار می‌گیرد:

1. صنایع سنگین: در درایو نوار نقاله‌های انتقال مواد با حجم متوسط در کارخانجات سیمان، آجر و معادن کوچک.
2. آسانسورها و بالابرها: به دلیل ویژگی قفل شوندگی و قابلیت اطمینان بالا.
3. میکسرها و همزن‌های صنعتی: در سیستم‌های همزن مایعات و مواد با ویسکوزیته متوسط.
4. صنایع پلاستیک و لاستیک: برای درایوهای کشنده و تغذیه‌کننده کوچک.

گیربکس کاردان سایز ۱۱۰ نمونه‌ای از یک گیربکس صنعتی است که علی‌رغم تولید داخلی، با رعایت استانداردهای فنی، توانسته است در لیست رقابتی بهترین برندهای گیربکس در بخش اقتصادی قرار گیرد و جایگزینی مناسب برای گیربکس‌های خارجی باشد.
