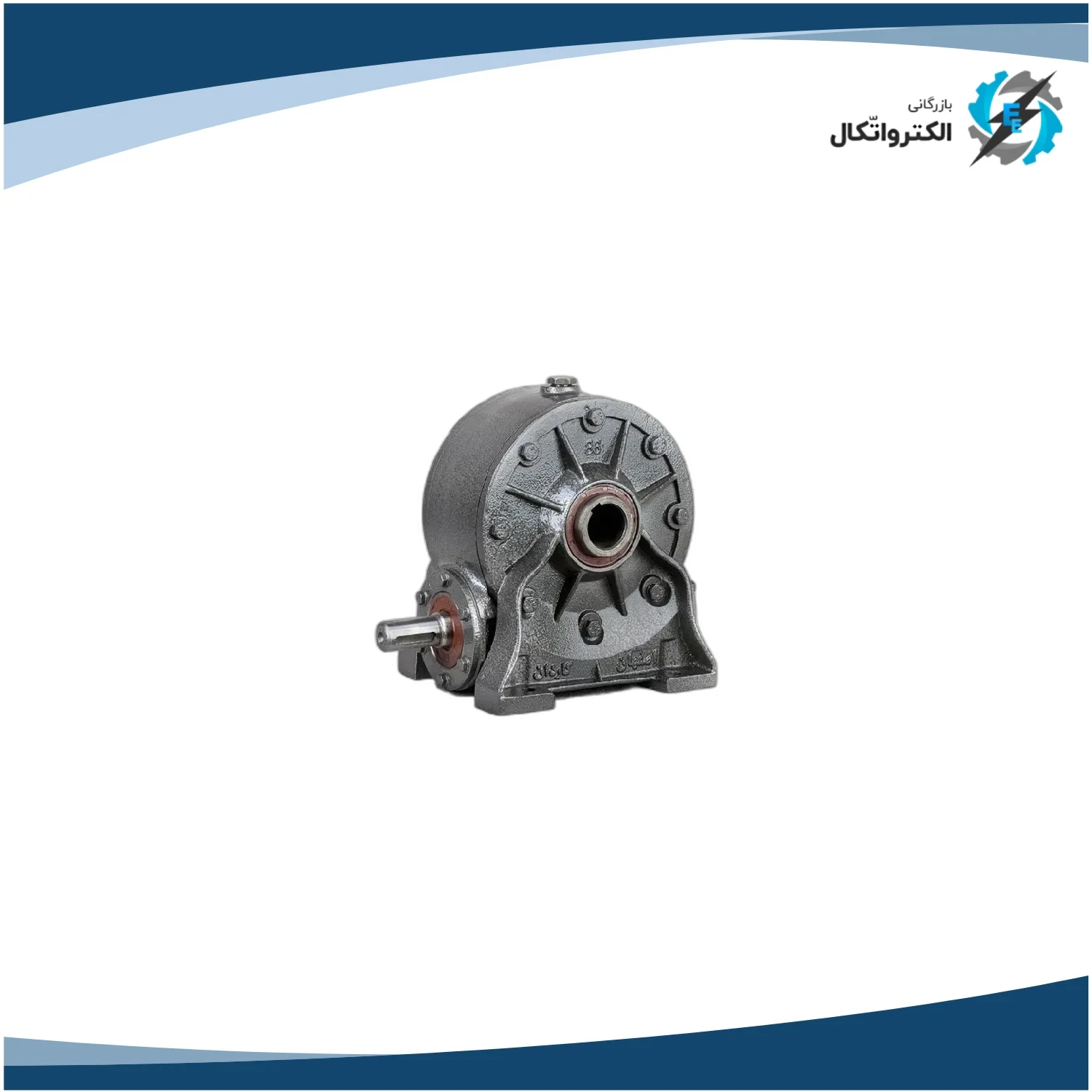

ساختار مهندسی و استحکام مکانیکی گیربکس کاردان ۱۵۰
موفقیت یک گیربکس در محیطهای صنعتی به استحکام ساختار و کیفیت مواد اولیه بستگی دارد. گیربکس کاردان سایز ۱۵۰ با در نظر گرفتن این اصول مهندسی شده است.
پوسته چدنی و طراحی مقاوم
با توجه به سایز بزرگ ۱۵۰ و لزوم تحمل بارهای شعاعی و محوری بالا، پوسته این گیربکس از جنس چدن ریختهگری (Cast Iron) است. این ماده در مقایسه با آلومینیوم که در سایزهای کوچکتر استفاده میشود، توانایی بالاتری در جذب ارتعاشات دارد و به نحو مؤثری باعث دفع حرارت تولید شده ناشی از لغزش حلزون و بهبود پایداری حرارتی سیستم میشود. همچنین، طراحی نرمال (N) در این مدل، یک ساختار استاندارد و پرکاربرد است که تعادل مناسبی بین ابعاد، وزن و ظرفیت گشتاور ایجاد میکند.
قلب تپنده گیربکس حلزونی کاردان، مکانیزم حلزون و چرخ دنده آن است. ماردون فولادی و چرخ دنده برنزی (فسفر برنز) با نسبتهای کاهش دور بالا (از ۱:۵ تا ۱:۸۰)، امکان ایجاد یک گشتاور خروجی چشمگیر را فراهم میکنند. مهمترین ویژگی این نوع گیربکسها، “قفل شوندگی خودکار” (Self-Locking) در نسبت تبدیلهای خاص است که در آن، محور خروجی نمیتواند محور ورودی را بچرخاند. این قابلیت، یک مزیت ایمنی ضروری در سیستمهای بالابر، الواتور و نقالههای شیبدار محسوب میشود و نیاز به ترمز مکانیکی خارجی را کاهش میدهد.
ملاحظات کوپلینگ و راندمان درایو
انتخاب صحیح الکتروموتور برای کوپل شدن با گیربکس سایز ۱۵۰ کاردان، مستلزم رعایت استانداردهای فنی است.
انتخاب توان ورودی بهینه
به دلیل ابعاد و ظرفیت گشتاور بالا، گیربکس ۱۵۰ کاردان معمولاً برای کوپل شدن با موتورهای سه فاز با توانهای متوسط تا بالا (معمولاً بین ۵.۵ تا ۷.۵ کیلووات) در نظر گرفته میشود. قبل از نهایی کردن انتخاب، توجه به ضریب سرویس (Service Factor) و نوع کاربری (مداوم، متناوب، دارای شوک) برای اطمینان از طول عمر مکانیکی و عملکرد بدون نقص گیربکس ضروری است. برای کسب اطلاعات بیشتر در مورد انتخاب محرک، میتوانید به راهنمای انتخاب گیربکس مراجعه کنید.
با وجود مزایای متعدد، گیربکسهای حلزونی به دلیل اصطکاک لغزشی بالا، راندمان کمتری نسبت به گیربکسهایی نظیر گیربکس هلیکال دارند؛ راندمان آنها بسته به نسبت تبدیل میتواند تا ۵۰ درصد نیز کاهش یابد. با این حال، مزیت قفل شوندگی و همچنین قیمت تمام شده پایینتر نسبت به گیربکسهای خارجی مانند گیربکس ییلماز یا گیربکس SEW، آن را به یک انتخاب اقتصادی و منطقی در بسیاری از صنایع تبدیل کرده است. در مقاله مقایسه انواع گیربکس میتوانید جزئیات بیشتری از تفاوتهای عملکردی را مشاهده کنید.
گیربکس کاردان سایز ۱۵۰ به دلیل توانایی تحمل بار و گشتاور بالا، در صنایع زیر کاربرد فراوانی دارد:
- صنایع آجر و کاشی: در دستگاههای پرس و نوار نقالههای انتقال مواد اولیه و محصول نهایی.
- آسانسورها و بالابرهای کارگاهی: به عنوان درایو اصلی سیستم بالابر، جایی که ویژگی قفل شوندگی حیاتی است.
- صنایع غذایی و دارویی: در میکسرهای بزرگ و همزنهای با ویسکوزیته بالا که نیازمند گشتاور ثابت هستند.
- تجهیزات کشاورزی: در درایو ماشینآلات سنگین کشاورزی و سیستمهای انتقال نیرو.
این محصول، در کنار سایر تولیدات داخلی، سهم بسزایی در تکمیل زنجیره تأمین بهترین برندهای گیربکس صنعتی در ایران دارد و یک راهکار قابل اعتماد برای فعالان حوزه صنعت به شمار میرود. رعایت دستورالعملهای نگهداری، از جمله استفاده از روغن مناسب گیربکس صنعتی، برای حفظ عملکرد بهینه این گیربکس ضروری است.
