راهنمای جامع انتخاب پمپ بر اساس هد و دبی مورد نیاز
خرید پمپ آب برای یک ساختمان مسکونی، یک زمین کشاورزی یا یک کارگاه صنعتی، اغلب با یک چالش بزرگ همراه است: مواجهه با پلاک مشخصات پمپ و اعدادی که در نگاه اول گیجکننده به نظر میرسند. بسیاری از خریداران هنگام مراجعه به بازار یا فروشگاههای اینترنتی تجهیزات صنعتی، تنها بر اساس توان موتور (مثلاً پمپ یک اسب یا نیم اسب) تصمیمگیری میکنند. اما این یک اشتباه استراتژیک و پرهزینه است.
راز اصلی انتخاب پمپ مناسب، درک و محاسبه دقیق دو پارامتر حیاتی به نام «هد» (Head) و «دبی» (Flow Rate) است. انتخاب پمپ بدون در نظر گرفتن این دو عامل، نتیجهای جز استهلاک سریع دستگاه، مصرف بالای برق، افت فشار آب و یا ترکیدگی لولهها نخواهد داشت.
در این مقاله جامع، قصد داریم به دور از پیچیدگیهای آکادمیک و با زبانی ساده اما کاملاً فنی، شما را با مفاهیم هد و دبی آشنا کنیم. در پایان این راهنما، شما قادر خواهید بود مانند یک متخصص، نیاز واقعی سیستم خود را محاسبه کرده و بهترین پمپ را بر اساس هد و دبی مورد نیاز خریداری کنید.

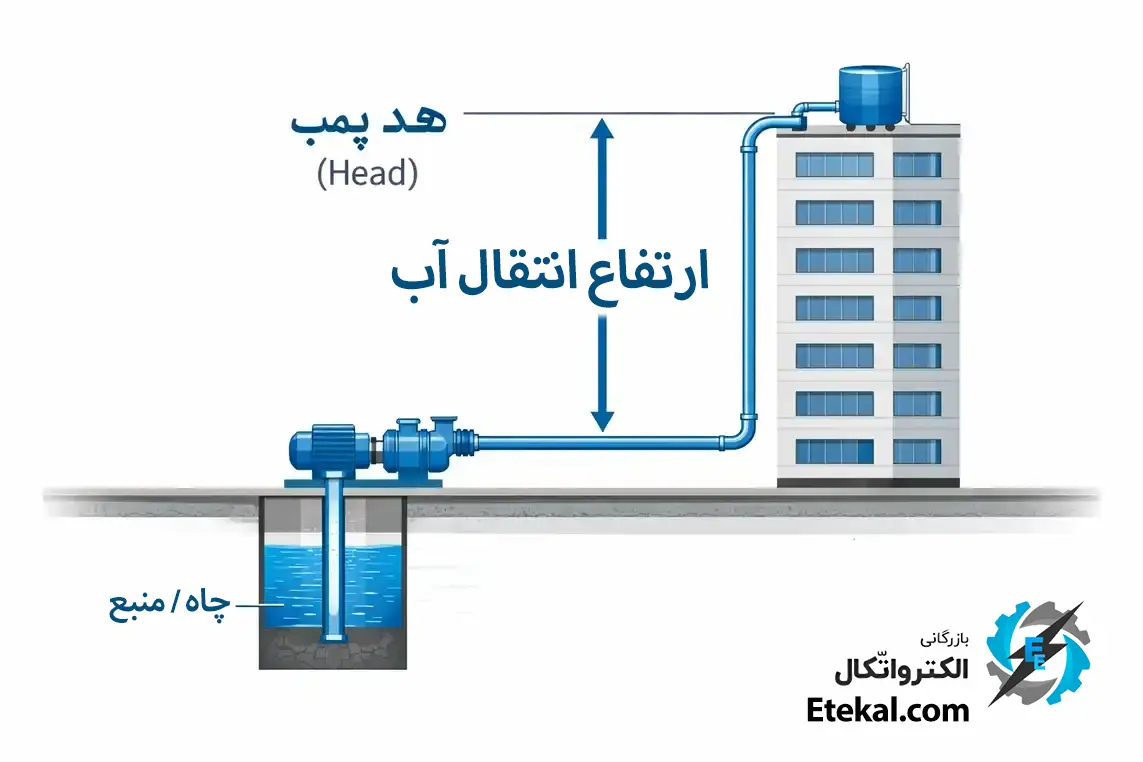

هد (Head) پمپ چیست؟ (تعریف ساده و دقیق)
به زبان بسیار ساده، هد (Head) به معنای ارتفاع یا قدرت پرتاب آب توسط پمپ است. هد نشان میدهد که یک پمپ تا چه ارتفاعی میتواند سیال را در برابر نیروی جاذبه زمین به سمت بالا حرکت دهد. این پارامتر معمولاً بر حسب «متر» (Meter) یا «فوت» (Foot) اندازهگیری و روی پلاک پمپ با علامت اختصاری H نمایش داده میشود.
اما هد پمپ صرفاً ارتفاع عمودی ساختمان شما نیست. برای درک دقیقتر و محاسبه درست، باید بدانید که هد کل یک سیستم از سه بخش مجزا تشکیل میشود:
۱. هد استاتیکی (Static Head)
هد استاتیکی، همان اختلاف ارتفاع عمودی بین سطح آب در مبدأ (مثلاً عمق چاه یا مخزن ذخیره در طبقه همکف) و بالاترین نقطه خروجی آب در مقصد (مثلاً شیر آب در طبقه چهارم) است. این مقدار کاملاً به شرایط فیزیکی محل نصب بستگی دارد. اگر قرار است آب را از یک مخزن همسطح زمین به پشت بامی در ارتفاع ۱۵ متری برسانید، هد استاتیکی شما دقیقاً ۱۵ متر است.
۲. هد افت اصطکاک (Friction Head)
این بخش یکی از مهمترین و در عین حال نادیدهگرفتهشدهترین موارد در انتخاب پمپ است. آب برای رسیدن به مقصد باید از داخل لولهها، زانوها، سهراهیها، شیرآلات و فیلترها عبور کند. برخورد آب با دیواره داخلی این تجهیزات باعث ایجاد اصطکاک و افت فشار میشود. هد اصطکاک به عوامل زیر بستگی دارد:
- طول مسیر لولهکشی (هرچه طولانیتر، افت بیشتر)
- قطر لولهها (لولههای باریکتر اصطکاک بسیار بیشتری ایجاد میکنند)
- جنس لوله (لولههای فلزی زنگزده افت بیشتری نسبت به لولههای پلیمری و صاف دارند)
- تعداد اتصالات و زانوها در مسیر
۳. هد فشار (Pressure Head)
در برخی از سیستمهای صنعتی یا تاسیساتی، آب باید به داخل یک مخزن تحت فشار (مانند دیگ بخار یا سیستمهای اسمز معکوس) پمپاژ شود. فشار موجود در این مخازن معادل یک ارتفاع مشخص از ستون آب است که باید به محاسبات هد پمپ اضافه شود تا پمپ بتواند بر آن فشار غلبه کند.
در نهایت، برای انتخاب پمپ شما باید «هد کل» را محاسبه کنید که برابر است با مجموع هد استاتیکی، هد اصطکاک و هد فشار.
دبی (Flow Rate) پمپ چیست؟ (تعریف و مفهوم)
دبی (Flow Rate) یا آبدهی، نشاندهنده حجم سیالی است که پمپ میتواند در یک واحد زمانی مشخص جابجا کند. اگر هد را معادل “ارتفاع” در نظر بگیریم، دبی معادل “حجم و مقدار” آب است. دبی روی پلاک پمپ با علامت Q نشان داده میشود.
واحدهای رایج اندازهگیری دبی عبارتند از:
- لیتر بر دقیقه (LPM یا L/min)
- متر مکعب بر ساعت (m³/h)
- گالن بر دقیقه (GPM)
انتخاب دبی مناسب کاملاً به میزان مصرف شما بستگی دارد. برای مثال، اگر در یک ساختمان مسکونی چندین نفر به طور همزمان شیر آب، حمام و ماشین لباسشویی را باز کنند، شما به پمپی با دبی بالاتر نیاز دارید تا حجم آب کافی برای همه این مصارف در یک لحظه تامین شود. در مصارف کشاورزی نیز، دبی نشان میدهد که پمپ در هر ساعت چند لیتر آب را برای سیستم آبیاری تامین میکند.
رابطه و تقابل هد و دبی در پمپها
یکی از مهمترین اصول در انتخاب پمپ، درک رابطه الاکلنگی (معکوس) بین هد و دبی در پمپهای سانتریفیوژ (گریز از مرکز) است.
به طور کلی، هرچه پمپ آب را به ارتفاع بالاتری بفرستد (هد بیشتر)، حجم آبی که در آن ارتفاع تحویل میدهد کمتر خواهد بود (دبی کمتر). بالعکس، اگر ارتفاع انتقال کم باشد، پمپ میتواند حجم آب بسیار بیشتری را جابجا کند. سازندگان پمپ این رابطه را روی یک نمودار به نام «منحنی مشخصه پمپ» یا Pump Curve رسم میکنند که در ادامه به نحوه خواندن آن خواهیم پرداخت.
کاربردهای محاسبه هد و دبی در دنیای واقعی و صنعت
محاسبه دقیق هد و دبی در صنایع و کاربردهای مختلف، تفاوت بین یک سیستم کارآمد و یک سیستم پردردسر را رقم میزند:
کاربرد در مصارف خانگی و آپارتمانها
در ساختمانهای چند طبقه، پمپ باید بتواند فشار آب مناسب را برای بالاترین طبقه تامین کند (نیاز به هد مناسب) و در عین حال زمانی که ساکنین در طبقات مختلف همزمان از آب استفاده میکنند، دچار افت فشار نشود (نیاز به دبی مناسب). محاسبه اشتباه در اینجا باعث میشود طبقات پایین فشار آب بسیار بالا و مخربی داشته باشند و طبقات بالا با قطعی آب مواجه شوند.
کاربرد در کشاورزی و آبیاری
در کشاورزی مدرن (مانند آبیاری قطرهای یا بارانی)، آب باید در مساحتهای وسیع پخش شود. در اینجا طول لولهکشی بسیار زیاد است (هد اصطکاک بالا) و نیاز به حجم عظیمی از آب در ساعت داریم (دبی بالا). انتخاب پمپ اشتباه در کشاورزی میتواند منجر به عدم رسیدن آب به انتهای زمین یا سوختن موتور پمپ به دلیل فشار بیش از حد شود.
کاربرد در صنایع و کارخانجات
در سیستمهای خنککننده صنعتی، دیگهای بخار، انتقال مواد شیمیایی و تصفیهخانهها، نیاز به جابجایی دقیق حجم مشخصی از سیال در فشارهای خاص است. کوچکترین خطا در انتخاب پمپ بر اساس هد و دبی در صنعت، میتواند خطوط تولید را متوقف کرده و خسارات میلیاردی به بار آورد.
راهنمای عملی و گامبهگام انتخاب پمپ برای خریداران
اکنون که با مفاهیم پایهای آشنا شدید، بیایید به صورت عملی ببینیم هنگام خرید یک پمپ چگونه باید هد و دبی مورد نیاز خود را محاسبه کرده و محصول مناسب را انتخاب کنیم.
گام اول: محاسبه دبی مورد نیاز
ابتدا باید مشخص کنید که در زمان اوج مصرف، چه مقدار آب نیاز دارید. برای یک ساختمان مسکونی، معمولاً بر اساس تعداد شیرهای آب، دوشها و ماشینهای شستشو یک تخمین زده میشود. به طور استاندارد برای هر واحد مسکونی معمولی، دبی حدود ۱۰ الی ۱۵ لیتر بر دقیقه (LPM) در نظر گرفته میشود. بنابراین برای یک آپارتمان ۴ واحدی، دبی پمپ باید در حدود ۴۰ تا ۶۰ لیتر بر دقیقه باشد.
گام دوم: محاسبه هد کل سیستم
برای محاسبه هد، ابتدا ارتفاع عمودی (از محل پمپ تا بالاترین شیر آب) را اندازه بگیرید. هر طبقه ساختمان معمولاً حدود ۳ تا ۳.۲ متر ارتفاع دارد. سپس افت ناشی از طول لولهها و اتصالات را اضافه کنید. یک قانون سرانگشتی برای مصارف عمومی این است که به ازای هر ۱۰ متر طول لوله افقی، حدود ۱ متر به هد استاتیکی اضافه کنید. همچنین برای جبران افت فشار زانوها و ایجاد فشار مناسب در خروجی شیر، معمولاً ۱۰ الی ۱۵ متر به عدد نهایی اضافه میکنند.
مثال: برای یک ساختمان ۴ طبقه با پارکینگ (حدود ۱۵ متر ارتفاع) و ۲۰ متر لولهکشی مسیر، هد محاسبه شده حدود ۳۰ تا ۳۵ متر خواهد بود.

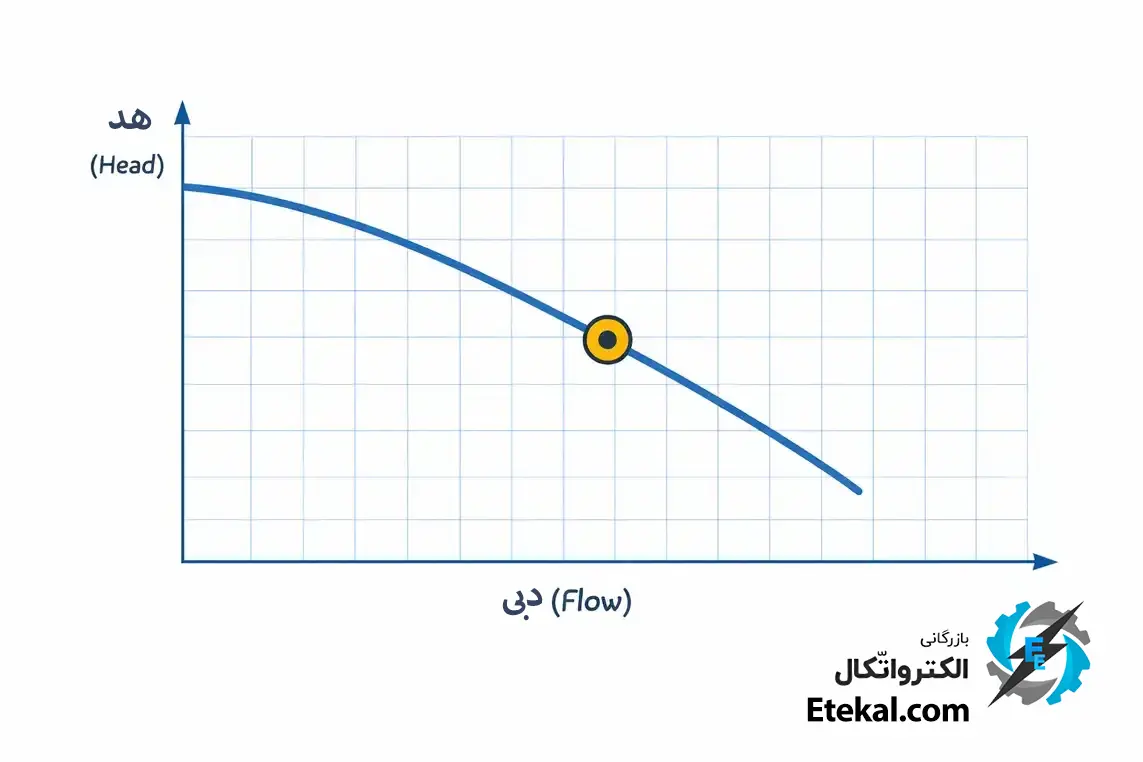

گام سوم: بررسی منحنی مشخصه پمپ (Pump Curve)
مهمترین ابزار شما برای خرید، نمودار پمپ است که توسط تولیدکننده در کاتالوگ قرار داده میشود. روی این نمودار:
- محور افقی (X) نشاندهنده دبی است.
- محور عمودی (Y) نشاندهنده هد است.
شما باید روی نمودار، نقطهای که هد و دبی محاسبه شده شما به یکدیگر میرسند را پیدا کنید. پمپی برای شما مناسب است که منحنی عملکرد آن، دقیقاً از روی این نقطه یا کمی بالاتر از آن عبور کند.
گام چهارم: توجه به نقطه بهترین راندمان (BEP)
هر پمپی در یک نقطه خاص از منحنی خود، بیشترین بازدهی (کمترین مصرف برق و کمترین لرزش) را دارد که به آن BEP میگویند. تلاش کنید پمپی را انتخاب کنید که نیاز شما (نقطه تلاقی هد و دبی در نمودار) در محدوده میانی منحنی قرار گیرد، نه در ابتدا یا انتهای آن.
انواع پمپ و ارتباط آن با هد و دبی
شناخت انواع پمپ به شما کمک میکند تا گزینه مناسبتری را برای نیاز خود فیلتر کنید. پمپها از نظر عملکرد به دو دسته اصلی تقسیم میشوند:
۱. پمپهای سانتریفیوژ (دینامیکی): این پمپها که رایجترین نوع در مصارف خانگی و کشاورزی هستند، برای دبیهای متوسط رو به بالا و هد متوسط عالی عمل میکنند. پمپهای بشقابی و جتی نمونههایی از این دسته هستند.
۲. پمپهای جابجایی مثبت (پیستونی، دندهای و دیافراگمی): این پمپها برای ایجاد فشارهای بسیار بالا (هد بسیار زیاد) اما دبی کم طراحی شدهاند. همچنین برای جابجایی سیالات غلیظ (مثل روغن یا عسل) بهترین انتخاب هستند. کارواشهای خانگی و صنعتی از پمپهای پیستونی استفاده میکنند.
مقایسه کلی گزینهها: پمپ جتی در برابر پمپ بشقابی
به عنوان یک مثال ملموس برای خریداران، مقایسه این دو پمپ رایج بسیار کمککننده است:
- پمپ بشقابی: پروانه این پمپها پهنتر است. در نتیجه دبی (آبدهی) بیشتری دارند و صدای آنها در حین کار کمتر است. اما هد کمتری نسبت به پمپهای جتی همتوان خود تولید میکنند. مناسب برای ساختمانهایی با تعداد واحد بالا اما ارتفاع کم.
- پمپ جتی: ساختار پروانه و محفظه آنها به گونهای است که آب را با فشار بالاتری پرتاب میکنند. یعنی هد بالاتری دارند اما دبی آنها کمتر است. مناسب برای ساختمانهای مرتفع با تعداد واحدهای کمتر.
اشتباهات رایج خریداران در انتخاب پمپ
در سالها تجربه در بازار تجهیزات صنعتی، اشتباهات پرتکراری از سوی کاربران دیده میشود که آگاهی از آنها برای شما ضروری است:
۱. اشتباه گرفتن H-max با هد کاری
روی پلاک تمام پمپها عددی به نام H-max (حداکثر هد) نوشته شده است. بزرگترین اشتباه خریداران این است که فکر میکنند پمپ میتواند در این ارتفاع آبدهی مناسبی داشته باشد. در واقع، H-max نقطهای است که دبی پمپ در آن به «صفر» میرسد! یعنی در آن ارتفاع، آب فقط در داخل لوله میایستد و قطرهای خارج نمیشود. شما همیشه باید پمپی را انتخاب کنید که H-max آن بسیار بیشتر از هد محاسبه شده شما باشد.
۲. خرید پمپ با دبی بیش از حد نیاز (Over-sizing)
برخی تصور میکنند “هرچه بزرگتر، بهتر”. خرید پمپی با دبی بسیار بالاتر از نیاز، باعث میشود پمپ به طور مداوم روشن و خاموش شود (استارت و استاپ مکرر). این پدیده نه تنها مصرف برق را به شدت افزایش میدهد، بلکه باعث سوختن زودهنگام موتور پمپ، سوراخ شدن منبع تحت فشار و آسیب به سیستم لولهکشی میشود.
۳. نادیده گرفتن افت فشار در طول مسیر
بسیاری از کشاورزان تنها ارتفاع عمودی چاه تا سطح زمین را در نظر میگیرند و فراموش میکنند که آب باید صدها متر روی سطح زمین نیز حرکت کند. این اشتباه باعث میشود آب با فشار ضعیف به انتهای زمین برسد و سیستم آبیاری مختل شود.
نکات مهم نگهداری و استفاده صحیح از پمپ آب
پس از انتخاب و خرید پمپ بر اساس هد و دبی مناسب، نگهداری صحیح از آن شرط اصلی برای افزایش طول عمر دستگاه است:
- جلوگیری از کارکرد خشک: پمپهای آب هرگز نباید بدون آب کار کنند. کارکرد خشک باعث از بین رفتن سریع فیبر و فنر (سیل مکانیکی) و سوختن موتور میشود. استفاده از کلید اتوماتیک یا فلوتر برای جلوگیری از این اتفاق الزامی است.
- تطابق قطر لوله با دهانه پمپ: هرگز لوله ورودی (مکش) پمپ را باریکتر از دهانه طراحی شده توسط کارخانه در نظر نگیرید. این کار دبی ورودی را محدود کرده و باعث بروز پدیده مخرب کاویتاسیون (خرد شدن پروانه بر اثر حبابهای هوا) میشود.
- هواگیری دورهای: در صورت ورود هوا به سیستم، پمپ نمیتواند به هد و دبی نامی خود برسد. در این مواقع دستگاه با صدای غیرعادی کار میکند و نیاز به هواگیری از طریق پیچ مخصوص روی کلگی پمپ دارد.
- محافظت در برابر یخزدگی: در فصول سرد، ماندن آب درون محفظه پمپ و یخ زدن آن میتواند باعث ترک خوردن بدنه چدنی یا استیل پمپ شود.
جمعبندی نهایی و توصیه کاربردی
انتخاب پمپ بر اساس هد و دبی مورد نیاز، فرآیندی است که نیازمند دقت و توجه به جزئیات سیستم شماست. به خاطر داشته باشید که هد (فشار و ارتفاع) و دبی (حجم آبدهی) دو بال پرواز یک پمپ هستند و عدم تناسب آنها باعث خرابی زودرس سیستم میشود.
پیشنهاد نهایی ما به عنوان متخصصین تجهیزات صنعتی این است که قبل از خرید نهایی، حتماً طول لولهکشی، ارتفاع عمودی و میزان مصرف همزمان خود را روی کاغذ یادداشت کنید. سپس از فروشنده بخواهید «منحنی مشخصه پمپ» را به شما نشان دهد. با تطابق اعداد خود روی منحنی، میتوانید با اطمینان کامل محصولی را خریداری کنید که سالها بدون افت فشار و با بالاترین راندمان برای شما کار کند.
سوالات متداول (FAQ)
۱. تفاوت هد و دبی در پمپ چیست؟
هد نشاندهنده قدرت پمپ برای پرتاب آب به سمت بالا (ارتفاع یا فشار) است که با متر بیان میشود، در حالی که دبی نشاندهنده حجم و مقدار آبی است که پمپ در یک زمان مشخص جابجا میکند و با لیتر بر دقیقه اندازهگیری میشود.
۲. منظور از H-max و Q-max روی پلاک پمپ چیست؟
پارامتر H-max حداکثر ارتفاعی است که پمپ میتواند آب را بالا ببرد (در این نقطه آبدهی یا دبی صفر است). پارامتر Q-max نیز حداکثر حجم آبدهی پمپ است (که در هد و ارتفاع صفر رخ میدهد). پمپ هیچگاه نباید در این دو نقطه کار کند.
۳. چرا پمپ آب من فشار کافی به طبقات بالا نمیرساند؟
این مشکل معمولاً به دلیل انتخاب پمپی با “هد استاتیکی” کمتر از ارتفاع واقعی ساختمان، محاسبه نکردن افت فشار ناشی از طول لولهها، و یا انتخاب سایز لوله نامناسب رخ میدهد.
۴. چگونه دبی مورد نیاز برای یک ساختمان مسکونی را محاسبه کنم؟
به طور سرانگشتی، برای هر واحد مسکونی با مصرف استاندارد، دبی حدود ۱۰ تا ۱۵ لیتر بر دقیقه (LPM) در نظر گرفته میشود. این عدد را در تعداد واحدهای ساختمان ضرب کنید تا حداقل دبی پمپ مشخص شود.
۵. آیا میتوان برای افزایش هد، خروجی پمپ را باریک کرد؟
خیر. باریک کردن لوله خروجی باعث افزایش سرعت آب میشود اما همزمان هد اصطکاک را به شدت بالا میبرد که در نهایت منجر به کاهش دبی خروجی، فشار مضاعف به موتور پمپ و کاهش عمر دستگاه خواهد شد. ابعاد لوله باید متناسب با دهانه پمپ باشد.
