راهنمای جامع محاسبه جریان مصرفی موتور سه‌فاز و یک‌فاز

در دنیای تجهیزات صنعتی، دانستن نحوه محاسبه جریان مصرفی الکتروموتورها یکی از پایه‌ای‌ترین و مهم‌ترین مهارت‌ها برای مهندسان، تکنسین‌ها و حتی خریداران است. محاسبه دقیق آمپر مصرفی نه تنها برای انتخاب صحیح کابل‌ها و تجهیزات حفاظتی (مانند فیوز و بی‌متال) ضروری است، بلکه از سوختن موتور و حوادث جبران‌ناپذیر نیز جلوگیری می‌کند.

اگر قصد خرید یا راه‌اندازی یک الکتروموتور را دارید، باید بدانید که این دستگاه چقدر برق مصرف می‌کند. در این مقاله از سایت اتکال، قصد داریم با زبانی ساده و فرمول‌های کاربردی، به آموزش محاسبه جریان مصرفی موتور سه‌فاز و یک‌فاز بپردازیم تا بدون نیاز به دانش پیچیده مهندسی، بتوانید نیازهای سیستم خود را برآورد کنید.

منظور از جریان مصرفی یا آمپر موتور چیست؟ (تعریف)

الکتروموتورها برای تبدیل انرژی الکتریکی به انرژی مکانیکی طراحی شده‌اند. برای انجام این کار، موتور باید مقدار مشخصی الکتریسیته (جریان) را از شبکه برق دریافت کند. به مقدار برقی که موتور در حالت کارکرد عادی برای تولید توان نامی خود از شبکه می‌کشد، «جریان نامی» (Rated Current) یا جریان مصرفی می‌گویند. این مقدار معمولاً روی پلاک مشخصات (Nameplate) دستگاه بر حسب آمپر (A) درج می‌شود.

انواع جریان در الکتروموتورها

پیش از ورود به بحث محاسبات، باید بدانیم که یک موتور در شرایط مختلف، جریان‌های متفاوتی را مصرف می‌کند. آشنایی با این موارد برای طراحی شبکه برق الزامی است:

• جریان نامی (In): جریانی که موتور در صورت کار زیر بار کامل و ولتاژ استاندارد مصرف می‌کند.
• جریان راه‌اندازی (Starting Current): در لحظه استارت، موتورها (مخصوصاً مدل‌های قفس سنجابی) جریانی بین ۵ تا ۸ برابر جریان نامی مصرف می‌کنند تا بر اینرسی اولیه غلبه کنند.
• جریان بی‌باری: جریانی که موتور وقتی هیچ باری به شفت آن متصل نیست از شبکه می‌کشد (معمولاً ۳۰ تا ۵۰ درصد جریان نامی).

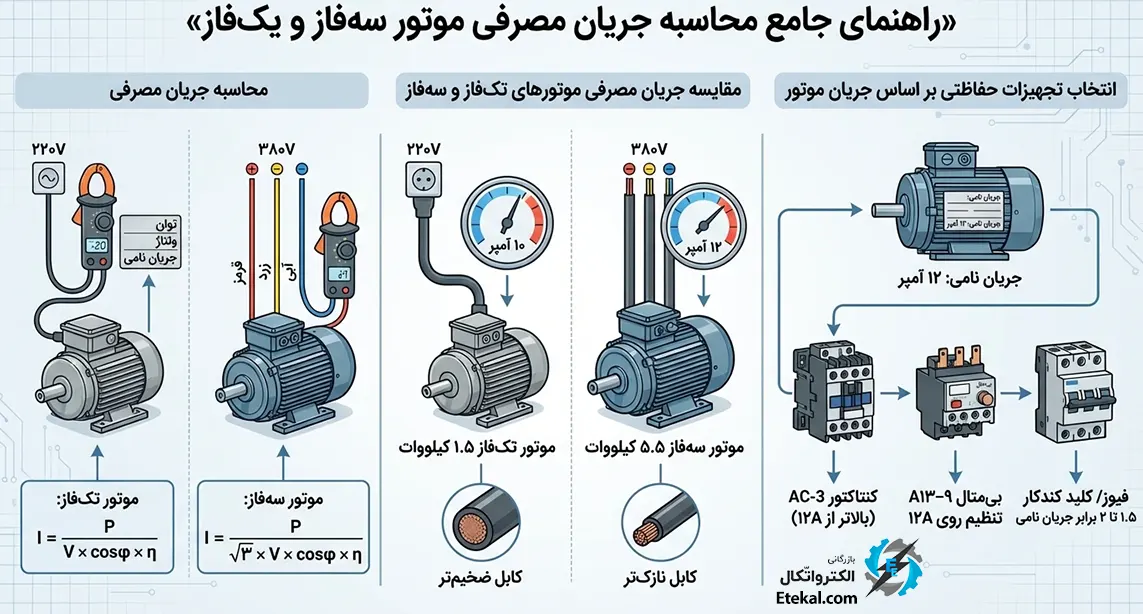

محاسبه جریان مصرفی موتور تک‌فاز

موتورهای تک‌فاز معمولاً در توان‌های پایین‌تر و برای مصارف خانگی، تجاری و صنعتی سبک استفاده می‌شوند. برای محاسبه جریان در یک موتور تک‌فاز، باید رابطه بین توان، ولتاژ، راندمان و ضریب توان را بدانیم.

فرمول جریان موتور تک‌فاز

فرمول محاسبه جریان به شکل زیر است:

در این فرمول:

• مؤلفه I: جریان مصرفی بر حسب آمپر (A)
• مؤلفه P: توان خروجی موتور بر حسب وات (W). (اگر توان بر حسب اسب بخار یا کیلووات داده شده باشد، باید به وات تبدیل شود).
• مؤلفه V: ولتاژ شبکه (در ایران معمولاً ۲۲۰ ولت است).
• مؤلفه cos(φ): ضریب توان (پاور فاکتور) که روی پلاک درج می‌شود (معمولاً بین ۰.۷ تا ۰.۹).
• مؤلفه η: راندمان یا بازدهی موتور به صورت اعشاری (مثلاً برای راندمان ۸۰ درصد باید عدد ۰.۸ قرار گیرد).

مثال محاسباتی تک‌فاز

فرض کنید یک الکتروموتور تک‌فاز با توان ۱.۵ کیلووات (۱۵۰۰ وات) داریم. ولتاژ ۲۲۰ ولت، ضریب توان ۰.۸۵ و راندمان آن ۰.۸ است. جریان مصرفی چقدر خواهد بود؟

بنابراین این موتور در بار کامل حدود ۱۰ آمپر جریان می‌کشد.

محاسبه جریان مصرفی موتور سه‌فاز

در صنایع بزرگ، کارخانه‌ها و کاربردهای سنگین‌تر، از موتورهای سه‌فاز استفاده می‌شود. این موتورها قدرت بالاتر و راندمان بهتری دارند. برای محاسبه آمپر یک موتور سه‌فاز، فرمول کمی متفاوت است و باید ریشه سوم یا همان رادیکال سه (√3) را در نظر بگیریم.

فرمول جریان موتور سه‌فاز

محاسبه جریان سه‌فاز با استفاده از فرمول زیر انجام می‌گیرد:

در اینجا:

• مقدار ثابت √3: تقریباً برابر است با ۱.۷۳۲.
• مؤلفه P: توان موتور بر حسب وات (W).
• مؤلفه V: ولتاژ خط به خط شبکه سه‌فاز (در ایران معمولاً ۳۸۰ یا ۴۰۰ ولت است).
• سایر پارامترها مانند راندمان و ضریب توان مشابه تک‌فاز هستند.

مثال محاسباتی سه‌فاز

یک الکتروموتور سه‌فاز با توان ۵.۵ کیلووات (۵۵۰۰ وات)، ولتاژ ۳۸۰ ولت، ضریب توان ۰.۸۲ و راندمان ۰.۸۵ در اختیار داریم. جریان نامی آن چقدر است؟

همانطور که می‌بینید، موتور حدود ۱۲ آمپر جریان نامی دارد.

مقایسه جریان مصرفی موتورهای سه‌فاز و یک‌فاز

در هنگام بررسی انواع محصولات صنعتی، یکی از سوالات رایج این است که تفاوت جریان‌کشی مدل‌های تک‌فاز و سه‌فاز در توان برابر چقدر است.

• تفاوت در میزان جریان: یک موتور تک‌فاز در توان برابر با یک موتور سه‌فاز، جریان بسیار بیشتری از شبکه می‌کشد. دلیل این امر، پایین‌تر بودن ولتاژ تک‌فاز (۲۲۰ ولت) نسبت به سه‌فاز (۳۸۰ ولت) و عدم وجود ضریب رادیکال ۳ است.
• ضخامت کابل‌ها: به دلیل جریان بالاتر موتورهای تک‌فاز در توان‌های بالا، به کابل‌های بسیار قطورتری نسبت به موتور سه‌فاز هم‌توان نیاز است. به همین دلیل تولید موتور تک‌فاز در توان‌های بالای ۳ یا ۴ کیلووات به ندرت انجام می‌شود.
• راندمان شبکه: موتورهای سه‌فاز به دلیل تقسیم بار روی سه سیم فاز، جریان متعادل‌تری از شبکه می‌کشند و افت ولتاژ کمتری ایجاد می‌کنند.

کاربردهای محاسبه دقیق جریان در صنعت

چرا تا این حد بر محاسبه دقیق جریان مصرفی الکتروموتورها تأکید می‌شود؟ دلایل اصلی عبارتند از:

1. سایزینگ کابل برق: مهم‌ترین کاربرد محاسبه جریان، انتخاب سطح مقطع مناسب برای کابل است تا از داغ شدن و آتش‌سوزی جلوگیری شود.
2. انتخاب تجهیزات سوئیچینگ: برای انتخاب کنتاکتور مناسب جهت قطع و وصل کردن مدار موتور، باید جریان نامی و جریان راه‌اندازی را به دقت بدانیم.
3. تنظیم تجهیزات حفاظتی: بی‌متال‌ها (رله‌های حرارتی) و کلیدهای حرارتی-مغناطیسی (MPCB) باید دقیقاً بر اساس جریان محاسبه شده تنظیم شوند تا در صورت اضافه بار، مدار را قطع کرده و از سوختن موتور جلوگیری کنند.
4. طراحی تابلو برق: برای طراحی صحیح ابعاد شینه مس‌ها و انتخاب کلید اصلی تابلو، مجموع جریان موتورها محاسبه می‌شود.

راهنمای انتخاب تجهیزات حفاظتی بر اساس جریان

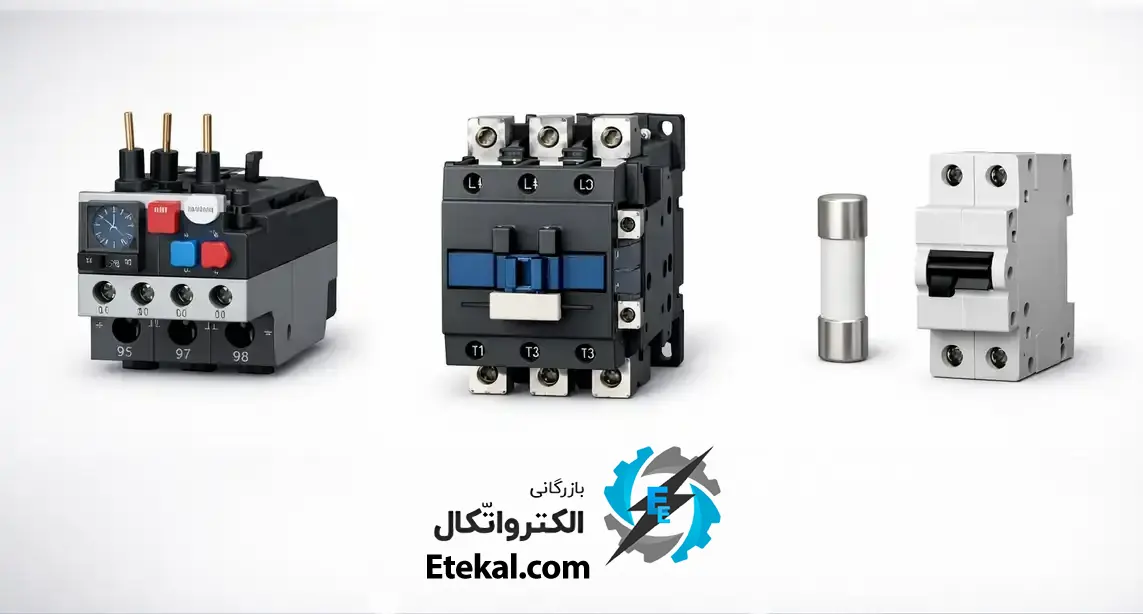

حال که جریان مصرفی موتور سه‌فاز و یک‌فاز را محاسبه کردید، چگونه باید تجهیزات حفاظتی را انتخاب کنید؟ در اینجا چند قانون سرانگشتی مهم آورده شده است:

• انتخاب بی‌متال (رله حرارتی): رنج بی‌متال باید به گونه‌ای انتخاب شود که جریان نامی موتور در وسط رنج آن قرار گیرد. به عنوان مثال، برای موتور سه‌فازی که ۱۲ آمپر جریان می‌کشد، بی‌متال رنج ۹ تا ۱۳ آمپر مناسب است و باید روی عدد ۱۲ تنظیم شود.
• انتخاب کنتاکتور: در دسته‌بندی AC-3 (مخصوص الکتروموتورهای قفس سنجابی)، جریان نامی کنتاکتور باید حداقل برابر با جریان نامی موتور باشد. اما برای افزایش طول عمر پلاتین‌ها، توصیه می‌شود کنتاکتور را یک رنج بالاتر انتخاب کنید.
• انتخاب فیوز: فیوزهای تندکار برای موتورها مناسب نیستند زیرا در لحظه راه‌اندازی (که جریان بالا می‌رود) سریعاً می‌سوزند. از فیوزهای کندکار (موتوری) یا کلیدهای مینیاتوری تیپ C (کندکار) با جریانی حدود ۱.۵ تا ۲ برابر جریان نامی استفاده کنید.

اشتباهات رایج در محاسبه و اندازه‌گیری جریان

در فرآیند راه‌اندازی موتورها، گاهی اشتباهاتی رخ می‌دهد که می‌تواند منجر به خرابی سیستم شود:

• اشتباه گرفتن توان اسب بخار با کیلووات: در فرمول‌ها همیشه باید از “وات” استفاده کنید. یک اسب بخار (HP) معادل ۷۴۶ وات (۰.۷۴۶ کیلووات) است. فراموش کردن این تبدیل واحد، محاسبات جریان را کاملاً به هم می‌ریزد.
• عدم توجه به جریان راه‌اندازی در سایز کابل‌های طولانی: اگر فاصله موتور تا تابلو برق زیاد باشد و تنها جریان نامی را ملاک قرار دهید، در لحظه استارت به دلیل جریان راه‌اندازی بالا، افت ولتاژ شدیدی در کابل ایجاد شده و موتور نمی‌تواند راه بیفتد.
• نادیده گرفتن ضریب توان و راندمان: برخی افراد به صورت سرانگشتی فقط توان را بر ولتاژ تقسیم می‌کنند. این کار باعث به دست آمدن جریانی کمتر از واقعیت می‌شود و خطای بزرگی در انتخاب کابل و کنتاکتور است.
• تکیه کامل به کلمپ آمپرمتر در حالت بی‌باری: اگر جریان موتور را با دستگاه آمپرمتر در حالتی که هنوز به گیربکس یا پمپ متصل نشده اندازه بگیرید، جریان بسیار کمی را نشان می‌دهد. ملاک انتخاب تجهیزات، باید جریان پلاک (تحت بار کامل) باشد.

نکات مهم در نگهداری و پایش جریان موتور

برای افزایش طول عمر موتورهای صنعتی، پایش مداوم آمپر مصرفی الزامی است.

• ثبت دوره‌ای جریان: آمپر موتور را در شرایط کاری نرمال و تحت بار با آمپرمتر کلمپی ثبت کنید. اگر متوجه شدید موتور به مرور زمان جریان بیشتری نسبت به گذشته می‌کشد، نشانگر بروز مشکل مکانیکی (مانند خرابی بلبرینگ) یا افت ولتاژ شبکه است.
• بررسی تعادل فازها: در الکتروموتورهای سه‌فاز، جریان هر سه سیم فاز باید به یک اندازه (با اختلاف کمتر از ۵ درصد) باشد. عدم تقارن جریان باعث ایجاد حرارت مخرب در سیم‌پیچ‌ها می‌شود.
• تهویه و تاثیر حرارت: اگر موتور در محیط بسیار گرمی کار کند، مقاومت سیم‌پیچ‌ها تغییر کرده و ممکن است جریان دچار نوسان شود. مطمئن شوید پروانه خنک‌کننده موتور سالم است.

جمع‌بندی

محاسبه دقیق آمپر و جریان مصرفی موتور سه‌فاز و یک‌فاز، خشت اول در طراحی سیستم‌های محرک الکتریکی است. با استفاده از فرمول‌های ساده‌ای که معرفی شد و توجه به پارامترهای پلاک موتور (شامل توان، ولتاژ، ضریب توان و راندمان)، به راحتی می‌توانید جریان نامی را به دست آورید. همیشه به خاطر داشته باشید که موتورها در لحظه راه‌اندازی جریانی بسیار بیشتر از مقدار نامی می‌کشند؛ بنابراین انتخاب کابل و تجهیزات حفاظتی باید با نگاه مهندسی و در نظر گرفتن تمامی جوانب انجام شود.

---

سوالات متداول (FAQ)

۱. آیا می‌توان از فرمول جریان مستقیم (DC) برای موتورهای AC استفاده کرد؟
خیر. در موتورهای جریان متناوب (AC) پارامترهایی مانند ضریب توان و راندمان تأثیرگذار هستند. فرمول ساده جریان مساوی است با توان تقسیم بر ولتاژ، فقط برای بارهای اهمی خالص یا مدارهای DC کاربرد دارد.

۲. اگر موتور جریان بیشتری از عدد نوشته شده روی پلاک بکشد چه معنایی دارد؟
این حالت که به آن «اضافه بار» یا Overload می‌گویند، نشان می‌دهد که فشار مکانیکی روی شفت موتور بیش از توان آن است یا ولتاژ شبکه به شدت افت کرده است. ادامه این روند باعث سوختن موتور می‌شود.

۳. ضریب √3 در فرمول موتور سه‌فاز دقیقاً چیست؟
در سیستم‌های سه‌فاز، سه موج ولتاژ با اختلاف فاز ۱۲۰ درجه نسبت به هم وجود دارند. عدد رادیکال سه (حدود ۱.۷۳۲) ضریب ریاضی ارتباط دهنده بین مقادیر خطی و فازی در اتصالات ستاره و مثلث است.

۴. برای تبدیل اسب بخار (HP) به کیلووات (kW) در فرمول جریان چه کنیم؟
کافی است مقدار اسب بخار را در عدد ۰.۷۴۶ ضرب کنید تا توان بر حسب کیلووات به دست آید؛ سپس برای قرار دادن در فرمول جریان، آن را در ۱۰۰۰ ضرب کنید تا به وات تبدیل شود.

۵. جریان راه‌اندازی موتور سه‌فاز چقدر طول می‌کشد؟
بسته به اندازه موتور و نوع بار متصل به آن، زمان کشش جریان راه‌اندازی معمولاً بین چند دهم ثانیه تا چند ثانیه طول می‌کشد تا موتور به دور نامی خود برسد.
