| fig |
Cable gland |
N |
M |
L |
I |
H |
F |
E |
D |
C |
ØG |
B |
A |
MODEL |
| C |
M32*1.5 |
264 |
124 |
278.5 |
281 |
148.5 |
34 |
318 |
308 |
526.5 |
25 |
255 |
155 |
MV3200/3 |
ساختار بدنه و طراحی مکانیکی

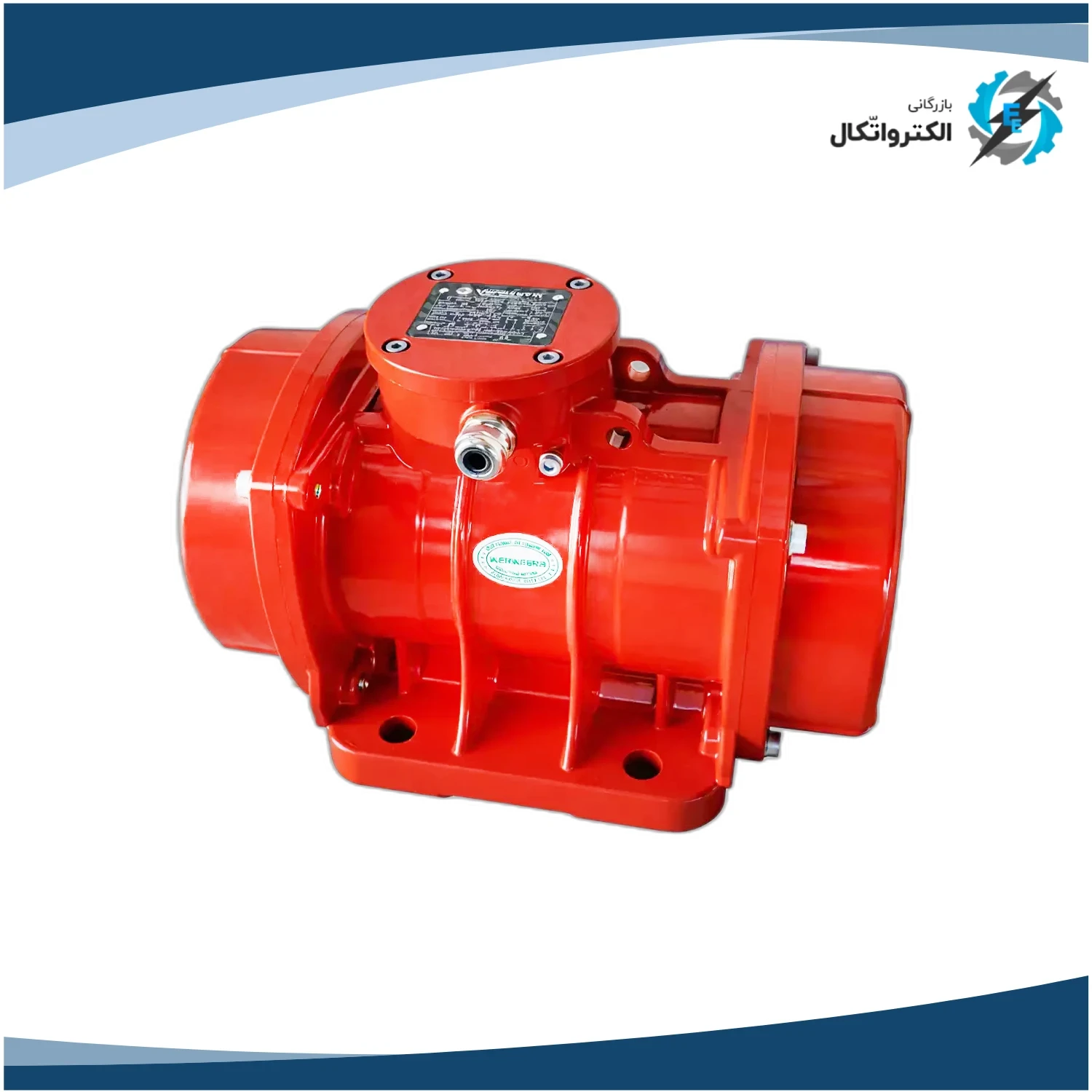

بدنه موتور ویبره ونزتی MV3200-3 از چدن صنعتی سنگین و مقاوم ساخته شده که تحمل بسیار بالایی در برابر ارتعاشهای شدید، فشارهای مکانیکی و شرایط کاری سخت دارد. این ساختار مستحکم علاوه بر افزایش طول عمر موتور، به دفع مناسب حرارت کمک کرده و عملکرد پایدار دستگاه را در کاربریهای مداوم تضمین میکند. شافت فولادی آلیاژی تقویتشده به همراه بلبرینگهای صنعتی باکیفیت، پایداری مکانیکی بالایی ایجاد کرده و امکان کارکرد ایمن در بارهای بسیار سنگین را فراهم میسازد.
وزنههای گریز از مرکز با دقت بالا بالانس شدهاند تا نیروی ارتعاشی بهصورت یکنواخت و بدون لرزشهای مخرب به سازه منتقل شود. این ویژگی باعث میشود موتور در تجهیزاتی مانند فیدر ویبره صنعتی عملکردی دقیق، قابلکنترل و ایمن داشته باشد و از آسیب به شاسی و قطعات جانبی جلوگیری گردد.
مشخصات فنی و عملکرد الکتریکی
موتور ویبره MV3200-3 به سیمپیچ تمام مس با کلاس حرارتی F مجهز است که مقاومت بالایی در برابر افزایش دما داشته و برای کارکرد طولانیمدت در شرایط صنعتی ایدهآل محسوب میشود. طراحی سه فاز این موتور، راندمان بالا، مصرف انرژی بهینه و گشتاور یکنواخت را در زمان راهاندازی و حین کار تضمین میکند. سرعت ۳۰۰۰ دور در دقیقه، ارتعاشی با فرکانس بالا ایجاد میکند که برای فرآیندهایی با نیاز به لرزش سریع، قوی و مؤثر بسیار مناسب است.
استاندارد حفاظتی IP65، این موتور را در برابر نفوذ گردوغبار و رطوبت مقاوم کرده و امکان استفاده از آن را در محیطهای صنعتی آلوده، مرطوب یا دارای ذرات معلق فراهم میسازد. همچنین قابلیت تنظیم شدت ارتعاش از طریق تغییر زاویه وزنهها، انعطافپذیری بالایی در بهرهبرداری ایجاد کرده و موتور را با شرایط کاری و نوع مواد مختلف سازگار میکند.
کاربردها در صنایع فوقسنگین
موتور ویبره ونزتی MV3200-3 در صنایع معدنی، سیمان، فولاد، صنایع شیمیایی و تولید مصالح ساختمانی کاربرد گستردهای دارد. این موتور در سرند ویبره برای دانهبندی و جداسازی مواد بسیار سنگین مانند سنگهای معدنی، شن و ماسه در تناژ بالا مورد استفاده قرار میگیرد و با ارتعاش پرقدرت خود، دقت و سرعت فرآیند را به شکل قابلتوجهی افزایش میدهد.
در میزهای ویبره صنعتی و تجهیزات قالبگیری بتن، این مدل نقش مهمی در تراکم عمیق مواد، حذف حبابهای هوا و افزایش استحکام نهایی قطعات ایفا میکند. همچنین در سیلوها و هاپرهای بزرگ، با جلوگیری از ایجاد پل مواد، تخلیه یکنواخت و پیوسته مواد را تضمین مینماید. به همین دلیل، این موتور در میان مجموعه متنوع تجهیزات صنعتی جایگاه ویژهای داشته و در پروژههای صنعتی بزرگ بهطور گسترده مورد استفاده قرار میگیرد.
مزایا و ویژگیهای کلیدی
- نیروی ارتعاشی بسیار بالا معادل ۳۲۰۰ کیلوگرم
- سرعت ۳۰۰۰ دور در دقیقه برای ارتعاش پرقدرت و فرکانس بالا
- طراحی سه فاز با راندمان بالا و عملکرد یکنواخت
- بدنه چدنی فوقمقاوم مناسب کاربریهای بسیار سنگین
- سیمپیچ تمام مس با کلاس حرارتی F
- استاندارد حفاظتی IP65 مقاوم در برابر گردوغبار و رطوبت
- قابلیت تنظیم شدت ارتعاش متناسب با نوع فرآیند
- طول عمر بالا و هزینه نگهداری پایین
جمعبندی
موتور ویبره سه فاز ونزتی مدل MV3200-3 با نیروی ارتعاش فوقالعاده بالا، سرعت ۳۰۰۰ دور و ساختار صنعتی بسیار مقاوم، انتخابی حرفهای برای افزایش بهرهوری در خطوط تولید فوقسنگین است. این موتور با ایجاد ارتعاش یکنواخت، قدرتمند و قابلکنترل، در کنار سایر محصولات حوزه الکتروموتور صنعتی، راهکاری مطمئن و ماندگار برای کاربردهای صنعتی سخت و مداوم محسوب میشود.
